| Габаритные размеры рейки в чехле, не более1070 х 180 х 250 мм | Градуировка шкалы эклиметра для измерений крутизны откосов (в об18º26' (1:3), 26º34' (1:2), 33º41' (1:1,5), 45º (1:1) | Диапазон измерений длиныот 0 до 3000 мм |
| Диапазон измерений неровностей (просветов под рейкой)от 1 до 15 мм | Диапазон измерений толщины слоев покрытийот 5 до 150 мм | Дискретность измерений неровностей (просветов под рейкой)1 мм |
| Длина рейки в рабочем состоянии3000 ± 2 мм | Допускаемое отклонение от номинальных значений длины шкалы измер± 0,5 мм | Масса рейки в чехле, не более10,7 кг |

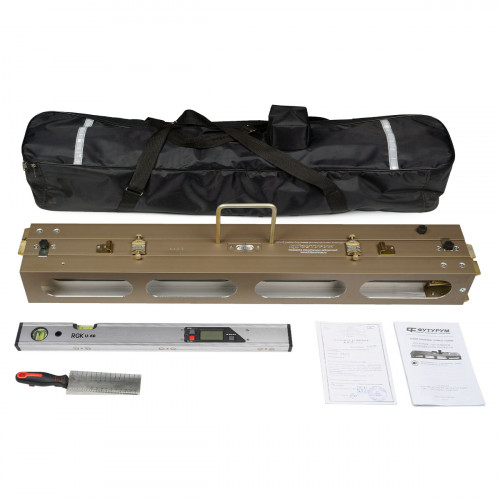

РДУ КОНДОР-Э - трехсекционный прибор для измерений неровностей дорожного полотна, крутизны насыпей и откосов при проведении ремонтных работ, а также при расследовании ДТП. Для измерения просветов рейка оснащена клинковым промерником. В отличие от механического аналога, данная модель оборудована съемным электронным уровнем, что повышает точность измерения.
Параметрические показатели
- Длина в разложенном виде 3 м.
- Встроенный эклиметр.
- Ребра жесткости во внутренней стороне конструкции.
- Масса не более 11 кг.
Продуманная конструкция

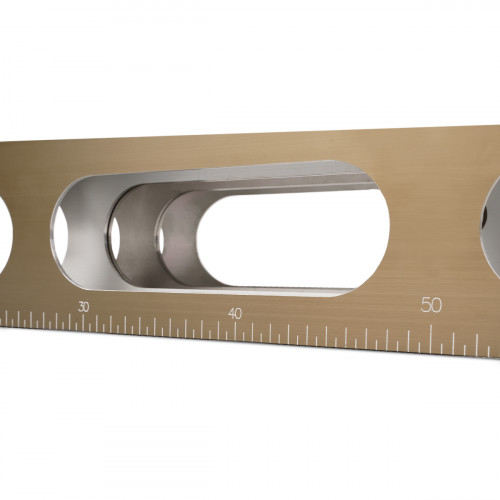

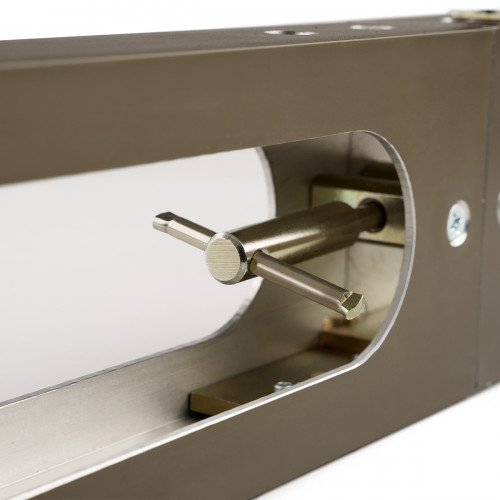

Все три составные части соединяются между собой с помощью специальных винтов с удлиненной рифленой головкой и самофиксирующимся подпружиненным пальцем для комфортной фиксации. Шарниры рейки расположены во внутренней стороне корпуса, что позволяет надежно зафиксировать дорожную рейку Русгеоком КОНДОР Э в рабочем положении. При этом для уменьшения веса всего прибора в шарнирах сделаны технологические отверстия.
Гальваническое покрытие корпуса
Высокая точность дорожной рейки - отклонение от прямолинейности составляет всего 0,2 мм на 3 м длины - достигается за счет специальной конструкции корпуса, который дополнительно упрочняется гальваническим покрытием, которое, кроме этого, обеспечивает невосприимчивость к повреждениям от механических воздействий при использовании на грунтовых, бетонных и иных жестких поверхностях. При этом такое покрытие защищает рейку от прилипания пыли и грязи.
| Габаритные размеры рейки в чехле, не более | 1070 х 180 х 250 мм |
|---|---|
| Градуировка шкалы эклиметра для измерений крутизны откосов (в об | 18º26' (1:3), 26º34' (1:2), 33º41' (1:1,5), 45º (1:1) |
| Диапазон измерений длины | от 0 до 3000 мм |
| Диапазон измерений неровностей (просветов под рейкой) | от 1 до 15 мм |
| Диапазон измерений толщины слоев покрытий | от 5 до 150 мм |
| Дискретность измерений неровностей (просветов под рейкой) | 1 мм |
| Длина рейки в рабочем состоянии | 3000 ± 2 мм |
| Допускаемое отклонение от номинальных значений длины шкалы измер | ± 0,5 мм |
| Масса рейки в чехле, не более | 10,7 кг |
| Пределы допускаемой абсолютной погрешности измерений длины | ± 2 мм |
| Предельно допускаемое отклонение боковой грани рейки от прямолин | 10 мм |
| Предельно допускаемое отклонение опорной грани от плоскостности | 0,2 мм |
| Предельно допускаемое отклонение шкалы эклиметра от номинальных | ± 2º30' |
| Прогиб рейки от собственного веса в середине пролета длиной 2900 | 0,4 |
| Средняя загрузка | 1,5 часов в сутки |
| Средняя наработка на отказ | 1000 час |
| Срок службы | 5 лет |
| Угол между гранями клинового промерника | 5º45'±5' |
| Цена деления шкалы измерений толщины слоев покрытия | 5 мм |
| Цена деления шкалы рейки | 5 мм |
| Шаг меток шкалы измерений неровностей | 10,0±0,1 мм |
| Ширина опорной грани рейки | 50 ± 2 мм |
| Ширина плоских граней клинового промерника | 50,0±0,5 мм |
-
