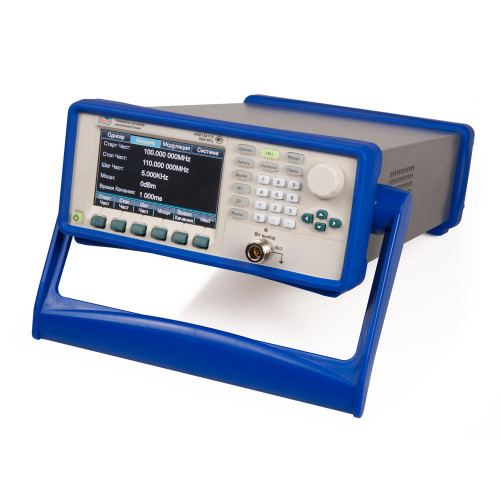

Высокочастотный генератор АКИП-3417/2
204243₽
Высокочастотный генератор АКИП-3417/2
Нет в наличии
₽
Покупка в кредит
от 11417₽ в месяц
Характеристики
| Время качания1 мс…800 с (лин.), 10 мс … 800 с (лог.) | Время нарастания≤ 15 нс | Выброс≤ 5% |
| Выходной уровень-127 дБм… + 13 дБм | Габаритные размеры, масса254 × 103 × 374 мм, 4,2 кг | Глубина АМГлубина: 1 … 120 % |
| Диапазон частотаКанал 1: 1 Гц … 100 МГц; Канал 2: 100 мГц … 2,5 ГГц | Длительность шага 50 мс … 10 с | ЖК-дисплейГрафический цветной (TFT, диагональ 11 см), 480 х 272 точек |
Информация о доставке
Нашли дешевле?
Введите адрес доставки
Описание
| Количество каналов | 2 |
| Частотный диапазон ОТ | 1 мкГц |
| Частотный диапазон ДО | 1500 МГц |
| Опорный генератор (погрешность установки частоты) | ±1×10-6 |
| Выходной уровень (минимум) | -127 дБм |
| Выходной уровень (максимум) | 13 дБм |
| Выходной импеданс (Ом) | 50 |
| Виды модуляции | АМ | ЧМ | ЧМн | ФМн |
| ГКЧ | да |
| BURST Пакетный режим | да |
| Экран (см, разрешение) | 11 см | 480 х 274 |
| Особенности | Канал A (система ФАПЧ) - синус, прямоугольник. Канал B (DDS) - синус, прямоугольник, треугольник, импульс, Sync, экспонента, шум, DC (пост. смещ.), до 10 Впик (50 Ом). |
| Интерфейс | USB | RS-232 | опция - GPIB |
Технические характеристики Высокочастотный генератор АКИП-3417/2
| Время качания | 1 мс…800 с (лин.), 10 мс … 800 с (лог.) |
|---|---|
| Время нарастания | ≤ 15 нс |
| Выброс | ≤ 5% |
| Выходной уровень | -127 дБм… + 13 дБм |
| Габаритные размеры, масса | 254 × 103 × 374 мм, 4,2 кг |
| Глубина АМ | Глубина: 1 … 120 % |
| Диапазон частота | Канал 1: 1 Гц … 100 МГц; Канал 2: 100 мГц … 2,5 ГГц |
| Длительность шага | 50 мс … 10 с |
| ЖК-дисплей | Графический цветной (TFT, диагональ 11 см), 480 х 272 точек |
| Интерфейс | USB, RS-232 |
| Комплект поставки | Сетевой шнур (1); соед. кабель BNC-BNC (1), CD-диск с ПО (по запросу), РЭ |
| МОДУЛЯЦИЯ Виды модуляции | АМ, ЧМ, ЧМн, ФМн |
| Напряжение питания | 220 В ( 22 В), 47~53 Гц; |
| Негармон. составляющие | < -40 дБн (при вых. уровне ≤ 4 дБм, девиация несущей ≥ 5 кГц) |
| ОБЩИЕ ДАННЫЕЧисло каналов | 2 |
| Опции | Интерфейс GPIB |
| ОСНОВНЫЕ ВЫХОДНЫЕ ПАРАМЕТРЫ Частотный диапазон (синус/ прямоугол | 1 мкГц … 1000 МГц1 мкГц … 80 МГц |
| ПАКЕТНЫЙ РЕЖИМ BURST Виды запуска | По счету (от 1 до 10.000 импульсов), по стробимпульсу |
| Паразитная ЧМ | < 100 Гц (диап. част.: 0,3 … 3 кГц, СКЗ, < 110 МГц) |
| Параметры входа | Связь: AC/DC; уровень: канал 1 - 50 мВскз … 1 Вскз; канал 2: -15 дБм … +13 дБм. Аттенюатор (кан 1) x1/x10/ |
| Период повторения | 1 мс – 800 с |
| Погрешность уст. частоты | 1х10-6 (≥ 1 кГц); 5х10-5 (< 1 кГц) |
| Рабочие условия | 0…40°С, 80% |
| Разрешение | 1 Гц (> 80 МГц) |
| СВИПИРОВАНИЕ/ ГКЧРежимы качания | Линейный, логарифмический - Fнес ≤ 80 МГц; пошаговый - Fнес ≥ 80 МГц |
| СПЕКТРАЛЬНАЯ ЧИСТОТА Коэффициент гармоник | < -30 дБн (при вых. уровне ≤ 4 дБм) |
| Субгармоники | < -40 дБн (выходной уровень ≤ 4 дБм) |
| Фазовые шумы | 90 дБн…-115 дБн |
| Частота модуляции | 1 мкГц … 20 кГц (внутр.), 20 Гц … 20 кГц (внеш.) |
