| Диапазон измерений мощности непрерывных синусоидальных сигналовот 0,1 до 10 мВт | Диапазон рабочих частот:-для сечения волновода7,2 x 3,4 ммот 25,86 до 37,50 ГГц | Диапазон регулировки мощности подогреваот 10 до 80 мВт |
| Диапазон регулировки сопротивленияот 70 до 2000 Ом | Допускаемые пределы погрешности калибровочного коэффициента±1,5 до ± 2,0 % | ИнтерфейсыUSB, Enthernet LAN, RS232 |
| Модуль эффективного коэффициента отражения выходане более 0,03 | Наименование параметраЗначение | Погрешность измерений мощности замещенияне более 0,2% |

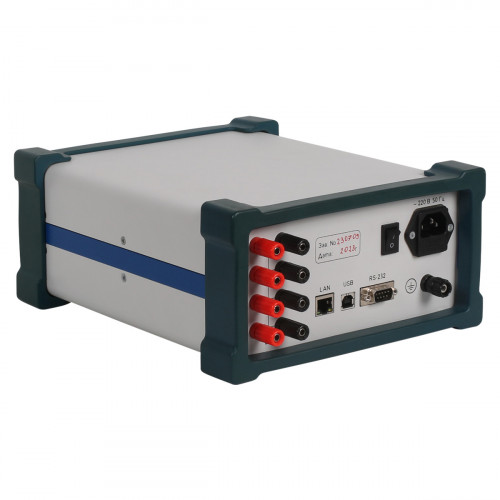

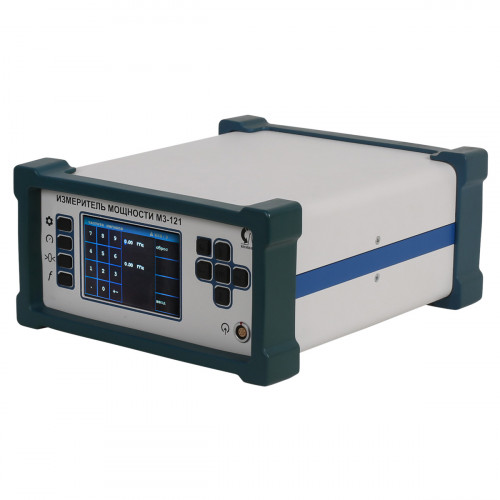

Предназначен для градуировки и поверки волноводных ваттметров, а также для измерений падающей мощности непрерывных синусоидальных сигналов и средней мощности импульсно-модулированных сигналов, проходящих в нагрузку СВЧ мощности в диапазоне частот от 25,86 до 37,5 ГГц.
Принцип действия ваттметра основан на методе замещения мощности СВЧ мощностью постоянного тока. Часть мощности СВЧ, поступающей на вход преобразователя, поглощается чувствительным элементом с последующим преобразованием в тепловую энергию. Изменение сопротивления термочувствительного элемента приводит к изменению мощности постоянного тока, подаваемого на чувствительный элемент, с последующим отображением количества измененной мощности постоянного тока на экран.
Применение ваттметров серии М1-37/2:
- для градуировки и поверки ваттметров М3-52, М3-53, М3-91, М3-91, М5-44, М5-45;
- для измерений падающей мощности непрерывных синусоидальных сигналов и средней мощности импульсно-модулированных сигналов в нагрузку мощности СВЧ в волноводных трактах с повышенной точностью в диапазоне частот от 16,7 до 37,5 ГГц.
Дополнительные опции к ваттметру М1-37/2:
- коаксиальный вход для ПТП-37 (в комплект поставки входит КВП 7,2x3,4 – РС 2.4 (m);*
- волноводный аттенюатор для расширения динамического диапазона измеряемой мощности до 3 000 Вт;
- волноводный направленный ответвитель для расширения динамического диапазона измеряемой мощности: 3 дБ, 6 дБ, 10 дБ, 20 дБ, 30 дБ.
* Калибровка ваттметра производится по коаксиальному входу.
** Для заказа дополнительных опций, пожалуйста, укажите требуемый набор в блоке Комментарии вашего заказа.
Особенности измерителя мощности термисторного М1-37/2:
- функция учёта температурного дрейфа термисторных преобразователей из комплекта поставки;
- удалённый доступ по интерфейсу USB 2.0;
- высокая скорость измерений;
- рабочий эталон 1-го разряда;
- облегченная конструкция.
| Диапазон измерений мощности непрерывных синусоидальных сигналов | от 0,1 до 10 мВт |
|---|---|
| Диапазон рабочих частот:-для сечения волновода7,2 x 3,4 мм | от 25,86 до 37,50 ГГц |
| Диапазон регулировки мощности подогрева | от 10 до 80 мВт |
| Диапазон регулировки сопротивления | от 70 до 2000 Ом |
| Допускаемые пределы погрешности калибровочного коэффициента | ±1,5 до ± 2,0 % |
| Интерфейсы | USB, Enthernet LAN, RS232 |
| Модуль эффективного коэффициента отражения выхода | не более 0,03 |
| Наименование параметра | Значение |
| Погрешность измерений мощности замещения | не более 0,2% |
| Поперечный размер волновода:-для диапазона частот от 25,86 до 37 | 7,2 x 3,4 мм |
-
