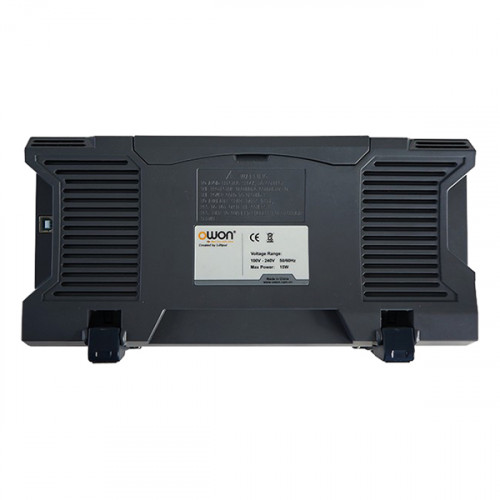

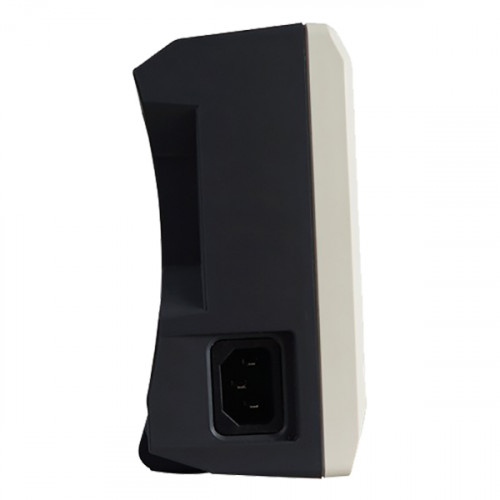

Цифровой осциллограф OWON SDS1102
26078₽
Цифровой осциллограф OWON SDS1102
Нет в наличии
₽
Покупка в кредит
от 1458₽ в месяц
Характеристики
| 50% уровень настройкичастота входного сигнала ≥ 50 Гц | Автоматическое измерениепериод, частота, среднее значение, PK-PK, RMS, максимум, минимум, верх, основание, амплитуда, перерегулирование, предварительная съемка, время нарастания, время спада, отрицательная ширина импульса, положительная ширина импульса, отрицательный рабочий цикл, положительный рабочий цикл, задержка A → B, среднеквадратичное значение цикла, среднеквадратичное значение курсора, коэффициент заполнения экрана, фаза + счетчик импульсов, счетчик импульсов, счетчик нарастания фронта, счетчик спадающего фронта, площадь и площадь цикла | Вертикальная развёртка5 мВ / дел - 5 В / дел |
| Вертикальное разрешение8 бит | Вес1,1 кг | Время задержки между каналами150 пс |
| Время нарастания≤ 3,5 нс | Входной импеданс1 МОм ± 2 %, 20 пФ ± 5 пФ | Габариты301 х 152 х 70 мм |
Информация о доставке
Нашли дешевле?
Введите адрес доставки
Описание
- Модель: SDS1102
- Количество каналов: 2
- Полоса пропускания: 100 МГц
- Частота дискретизации: 1 ГВыб/с
- Хранение и считывание осциллограмм
Технические характеристики Цифровой осциллограф OWON SDS1102
| 50% уровень настройки | частота входного сигнала ≥ 50 Гц |
|---|---|
| Автоматическое измерение | период, частота, среднее значение, PK-PK, RMS, максимум, минимум, верх, основание, амплитуда, перерегулирование, предварительная съемка, время нарастания, время спада, отрицательная ширина импульса, положительная ширина импульса, отрицательный рабочий цикл, положительный рабочий цикл, задержка A → B, среднеквадратичное значение цикла, среднеквадратичное значение курсора, коэффициент заполнения экрана, фаза + счетчик импульсов, счетчик импульсов, счетчик нарастания фронта, счетчик спадающего фронта, площадь и площадь цикла |
| Вертикальная развёртка | 5 мВ / дел - 5 В / дел |
| Вертикальное разрешение | 8 бит |
| Вес | 1,1 кг |
| Время задержки между каналами | 150 пс |
| Время нарастания | ≤ 3,5 нс |
| Входной импеданс | 1 МОм ± 2 %, 20 пФ ± 5 пФ |
| Габариты | 301 х 152 х 70 мм |
| Диапазон номеров строк | 1 - 525 (NTSC), 1 - 625 (PAL, SECAM) |
| Диапазон удержания триггера | 100 нс - 10 с |
| Диапазон уровня запуска триггера | ± 5 делений от центра экрана |
| Диапазон частоты дискретизации | 0,5 Выб / с - 1 ГВыб / с |
| Интерполяция формы волны | sin (х) / х |
| Интерфейс | USB 2.0 |
| Канальная изоляция | 50 Гц: 100 : 110 МГц: 40 : 1 |
| Количество каналов | 2 |
| Коэффициент развертки | 2 нс / дел - 1000 с / дел, 1, 2, 5 шаг |
| Курсорные измерения | △ V, △ T, △ T & △ V между курсорами, автоматический курсор |
| Максимальная частота дискретизации в реальном времени | 1 ГВыб / с |
| Максимальное входное напряжение | ± 400 В |
| Математические функции | +, -, *, / FFT |
| Метод охлаждения | естественная конвекция |
| Низкочастотный отклик (-3 дБ) | ≥ 10 Гц (на входе BNC) |
| Относительная влажность | до 90% |
| Питание | 100 - 240 В AC, 50 - 60 Гц, CAT II |
| Поддержка счетчика | есть |
| Полоса пропускания | 100 МГц |
| Потребляемая мощность | |
| Предохранитель | Т, 2 А, 250 В |
| Рабочая высота | рабочая до 3000 м хранения до 15000 м |
| Рабочая температура | от 0 °С до 40 °С |
| Развязка входа | DC, AC, GND |
| Размер памяти | 10 Кб |
| Разность фаз | ± 3 градуса |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту |
| Режимы триггера | фронт, видео сигнал |
| Серия | SDS1000 |
| Смещение | ± 2 В (5 мВ / дел - 100 мВ / дел)± 50 В (200 мВ / дел - 5 В / дел) |
| Смещение триггера | согласно длине и времени записи |
| Стандарт сигнала | NTSC, PAL, SECAM |
| Температура хранения | от -20 °С до 60 °С |
| Тип дисплея | 7 дюймов TFT LCD - экран, 800 * 480 точек, 65536 цветов |
| Точность | ± 100 ppm |
| Точность измерения временного интервала | однократный: ± (1 интервал выборки + 100 ppm x чтение + 0,6 нс)больше 16 средних значений: ± (1 интервал выборки + 100 ppm x чтение + 0,4 нс) |
| Точность уровня триггера | ± 0,3 дел |
| Точность усиления постоянного тока | ± 3% больше 16 средних значений: ± (3% от значения + 0,05 дел) |
| Установка коэффициента затухания датчика | 1 Х, 10 Х, 100 Х, 1000 Х |
| Хранение формы волны | 16 сигналов |
