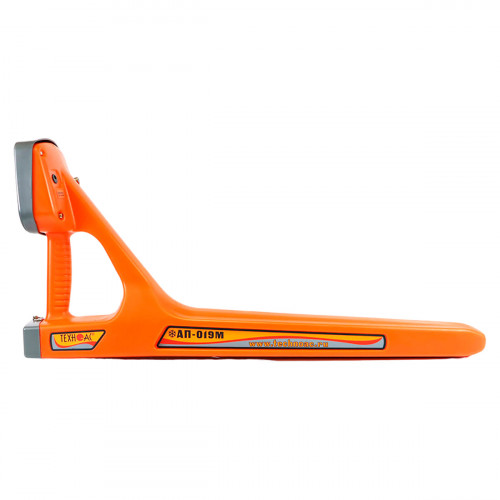

Описание кабелеискателя Успех КБИ-309М
- Трассопоисковый приемник в виде моноблока с морозоустойчивым ЖК дисплеем.
- Графическое изображение трассы на экране прибора.
- Автоматический расчет и вывод на экран глубины залегания коммуникации до 10 м, а также величины тока в линии.
Морозоустойчивое исполнение прибора.
Назначение кабелеискателя Успех КБИ-309М
- Поиск электрических кабелей под напряжением.
- Поиск и трассировка подземных инженерных коммуникаций (газопроводов, трубопроводов, силовых и телефонных кабелей).
- Определение залегания подземных коммуникаций на глубине до 10 м.

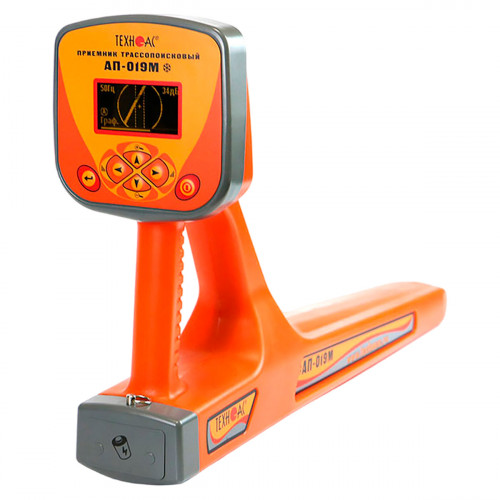

Особенности приемника АП-019М
- Современный цифровой трассопоисковый приемник-моноблок АП-019М.
- Изображение трассы на экране прибора.
- Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
- Несколько вариантов отображения информации на индикаторе приемника: "Трасса", "График", "График+", "Минимум максимум" и "2-частоты" позволяют оператору максимально эффективно использовать возможности прибора.
- Дополнительные функций при подключении внешних датчиков.
- Широкий набор рабочих частот (50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц, широкая полоса 40...8000 Гц, радио 8...40 кГц).
- Морозоустойчивый, работа при температурах до -30°С.
- Меню на двух языках (русский и английский).
Функциональные возможности приемника АП-019М в различных режимах работы
Режим "Трасса"
В режиме "Трасса" на индикаторе отображается положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы происходит в полуавтоматическом режиме наглядно и быстро.
Режим "График"
На индикаторе дополнительно с положением трассы отображается график изменения уровня сигнала на рабочей частоте. Режим "График" удобен при слабом уровне сигнала или в случае, когда электромагнитное поле искажено.
Режим "График+"
Режим позволяет находить пересекающие трассируемую коммуникацию силовые кабельные линии под напряжением.
Режим "Минимум максимум"
Режим "Минимум максимум" по графикам изменения уровня сигнала позволяет проводить точную локализацию коммуникации. А также используется для нахождения центров нескольких коммуникаций, находящихся близко друг к другу.
Режим "2-частоты"
Режим "2-частоты" применяется при работе совместно с трассировочным генератором и позволяет по направлению тока в коммуникации отличать "свою" коммуникацию от рядом проходящей коммуникации с наведенным в ней током (функция "Свой-чужой").
Подключением дополнительных внешних датчиков и трассировочного генератора решаются такие задачи как поиск дефектов коммуникаций, мест нарушения изоляции трубопроводов, идентификация отдельных кабелей, выбор кабеля из пучка.
Рекомендуемые области применения кабелеискателя Успех КБИ-309М
- Электросети.
- Телекоммуникация.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Нефтегазовая отрасль.
| Автоматическое отключение питания при бездействии для экономии з | после 30 мин |
|---|---|
| АП-019МКвазирезонансные частоты фильтров | 50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц |
| Визуальная индикация | OLED дисплей,178х64 пикс., 16 градаций "серого" |
| Время непрерывной работы от одного комплекта щелочных батарей | не менее 20 часов, при отрицательной температуре время работы сокращается |
| Габаритные размеры | 330 х 140 х 700 мм |
| Диапазон температур эксплуатации / хранения | -30…+60 / -30…+60°С |
| Диапазон частот "Радио" | 8…40 кГц |
| Диапазон частот "Широкая полоса" | 0,04…8 кГц |
| Добротность квазирезонансных фильтров (Q) | не менее 100 |
| Звуковая индикация | встроенный излучатель:синтезированный звук ЧМзвуковая индикация нажатия кнопок |
| Измерение тока принимаемого сигнала | автоматически в режиме "Трасса" 0,001....9,99 А |
| Индицируемые параметры | 2D визуализация положения трассы относительно прибора глубина залегания трассыток в коммуникацииграфики уровня сигнала с датчиковпараметры настройки и управления |
| Источник питания | 4…7 В (4 элемента тип "С", внешний аккумулятор 20000 мА*ч) |
| Количество встроенных датчиков | 4 |
| Максимальный коэффициент усиления электрического тракта | >100 дБ |
| Масса | 2,1 кг |
| Определение глубины залегания трассы | автоматически в режиме "Трасса" 0....9,99 м |
| Поддержка энергосберегающих (прерывистых) режимов работы трассир | при совместной работе с трассировочными генераторами производства ТЕХНО-АС ("Импульсный" режим) |
| Подключаемые внешние датчики | КИ-105/110, НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС) |
| Степень защиты корпуса | IP54 |
| Точность измерения тока принимаемого сигнала | ±5% |
| Точность определения глубины залегания | ±5% |
| Управление чувствительностью | автоматическое - для 2D отображения "Трасса"полуавтоматическое или ручное (по выбору) - для "Графиков"автоматическое или ручное (по выбору) - для режима "2 частоты" |
-
