Трассоискатель ТЕХНО-АС Успех АГ-501
160008₽
Трассоискатель ТЕХНО-АС Успех АГ-501
Нет в наличии
₽
Покупка в кредит
от 8944₽ в месяц
Характеристики
| "Антенные" режимы8192 - "8.2" / 32768 - "33" для "Lc" или 8192 - "8.2" для "AH" | "Широкая полоса" (частотный диапазон)0,05…2,00 кГц0,31…2,00 кГц | АГ-105Частоты непрерывного "НП" или прерывистого "ПР" сигнала, Г512 "0.5" / 1024 "1.0" / 8192 "8.2" / 32768 "33" |
| АП-014Вид работы в зависимости от датчикаопределяется автоматически, при подключении датчика | Батарейный комплект "тип С×8"8 щелочных ("alkaline") элементов 1,5 В "тип С" | Варианты подключения к исследуемой коммуникации"Контактное" подключение с "возвратом тока через землю" "Бесконтактное" подключение с применением встроенной передающей антенны "LC""Бесконтактное" подключение с применением внешней передающей антенны "АН""Бесконтактное" подключение с применением индукционных передающих "клещей" |
| Вес2 кг | Визуальная индикациясветодиодная шкала – 7 значений | Внешние источники питания (не входят в комплект поставки)аккумулятор "12 В" (например, автомобильный) |
Информация о доставке
Нашли дешевле?
Введите адрес доставки
Описание
Описание трассоискателя Успех АГ-501

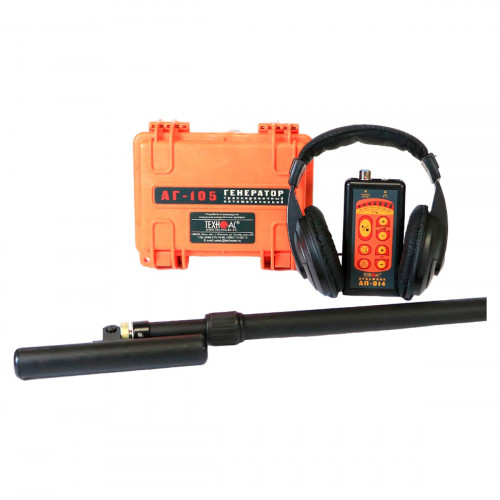

Трассопоисковый комплект для поиска подземных коммуникаций (кабельных линий, металлических трубопроводов, и прочих коммуникаций из токопроводящих материалов) с цифровым трассопоисковым приемником.
Комплект оснащен компактным автономным генератором с дисплеем и встроенной индукционной антенной. Выходная мощность генератора до 20 Вт и дальность работы до 3 км.
Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.
Назначение трассоискателя Успех АГ-501
- Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 6 м.
- Трассировка коммуникаций с использованием генератора на расстояние до 3 км.
- Поиск электрических кабелей под напряжением.
- Поиск мест пересечения трубопровода и кабеля.
- Обследование участков местности перед проведением земляных работ.
Особенности приемника АП-014
- Цифровой трассопоисковый приемник.
- Дополнительная светодиодная индикация уровня сигнала.
- Широкий набор рабочих частот (50 / 100 / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 50...2000 Гц).
- Морозоустойчивый, работа при температурах до -30°С.
- Легкий, компактный корпус.

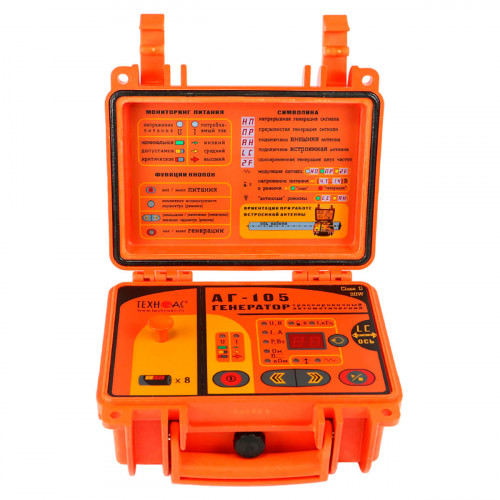

Особенности генератора АГ-105
- Встроенный "мультиметр" отображает по выбору оператора - напряжение, ток, сопротивление, мощность на выходе или напряжение питания.
- Встроенная передающая антенна для бесконтактного наведения сигнала на коммуникацию.
- Ручное уменьшение/увеличение мощности после автосогласования.
- Небольшие габариты и вес.
Рекомендуемые области применения трассоискателя Успех АГ-501
- Электросети.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Геодезия.
Технические характеристики Трассоискатель ТЕХНО-АС Успех АГ-501
| "Антенные" режимы | 8192 - "8.2" / 32768 - "33" для "Lc" или 8192 - "8.2" для "AH" |
|---|---|
| "Широкая полоса" (частотный диапазон) | 0,05…2,00 кГц0,31…2,00 кГц |
| АГ-105Частоты непрерывного "НП" или прерывистого "ПР" сигнала, Г | 512 "0.5" / 1024 "1.0" / 8192 "8.2" / 32768 "33" |
| АП-014Вид работы в зависимости от датчика | определяется автоматически, при подключении датчика |
| Батарейный комплект "тип С×8" | 8 щелочных ("alkaline") элементов 1,5 В "тип С" |
| Варианты подключения к исследуемой коммуникации | "Контактное" подключение с "возвратом тока через землю" "Бесконтактное" подключение с применением встроенной передающей антенны "LC""Бесконтактное" подключение с применением внешней передающей антенны "АН""Бесконтактное" подключение с применением индукционных передающих "клещей" |
| Вес | 2 кг |
| Визуальная индикация | светодиодная шкала – 7 значений |
| Внешние источники питания (не входят в комплект поставки) | аккумулятор "12 В" (например, автомобильный) |
| Время непрерывной работы, не менее | 8 часов, при отрицательной температуре время работы сокращается |
| Время работы ("жизненный цикл" зависит от качества батарей) | при работе от батарейного комплекта "тип С×8" ≈ 5 часов в режимах "НП" и "2F" (при исходной выходной мощности 7 Вт) или ≈ 25 часов в режиме "ПР" (при исходной выходной мощности 15 Вт) при внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сетевого блока, время работы не ограничено |
| Выходное напряжение | 15 В, мощность 60 Вт |
| Выходные параметры при напряжении питания 12…15ВВыходной ток, АО | 5 - при частотах 512 Гц "0.5" / 1024 Гц "1.0" / 8192 Гц "8.2" / "2F" 3 - при частоте 32768 Гц "33" |
| Габаритные размеры | 216 х 180 х 105 мм |
| Габаритные размеры электронного блока | 145 x 70 x 24 мм |
| Допустимый диапазон температур окружающей среды при эксплуатации | -30…+60ºС |
| Заданный для автоматического согласования, ≥ | 0,2 - при частотах 512 Гц "0.5" / 1024 Гц "1.0" / "2F"0,1 - при частотах 8192 Гц "8.2" / 32768 Гц "33" |
| Звуковая индикация | головные телефоны - синтезированный звук ЧМвстроенный излучатель - синтезированный звук ЧМ |
| Источники питанияНапряжение питания | 7…15 В |
| Класс защиты от внешних воздействий | IP54 |
| Коммутация резонанса | принудительная (управляется приемником) |
| Конструктивные параметрыВыходной усилитель мощности | технология: модифицированный CLASS D КПД до 85% |
| Коэффициент усиления электрического тракта и динамический диапаз | 100 dB |
| Максимальная выходная мощность, ВтОграниченная программой, ≥ | 20 - При частотах 512 Гц "0.5" / 1024 Гц "1.0" / 8192 Гц "8.2"6 - При частоте 32768 Гц "33" |
| Максимальное выходное напряжение, ВВ зависимости от "модуляции", | 32 - в двухчастотном режиме модуляции "2F"40 - в других режимах |
| Масса электронного блока, не более | 0,15 кг |
| Питание | напряжение 1.8…4 В – щелочные батарейки "тип АА" 1,5 В 2 шт. |
| Режим работы"Антенные" режимы | встроенная передающая антенна "LC"внешняя передающая антенна "АН" |
| Режим работыРежимы "модуляции" (сигналы специальной формы) | прерывистый "ПР" (кратковременные посылки сигнала)длительность посылки 0,12 секчастота следования посылок 1 Гцдвухчастотный "2F" (одновременная генерация частот 1024 Гц и 8192 Гц)соотношение амплитуд 4/1 (соответственно) |
| Сетевой блок питания | АГ114М.02.020 (дополнительная принадлежность) |
| Согласование с нагрузкой | автоматическое, до достижения определенной интенсивности потребления или до достижения тока в нагрузке: - ≥ 0,2 А при частотах 512 Гц "0.5" / 1024 Гц "1.0" / "2F"; - ≥ 0,1 А при частотах 8192 Гц "8.2" и 32768 Гц "33". ручное (кнопками МЕНЬШЕ / БОЛЬШЕ " ") после автоматического согласования |
| Степень защиты корпуса | IP65 (при закрытой крышке корпуса - кейса) |
| Тип питания | от приемника |
| Точность определения трассы, м | ±0,3 |
| Условия эксплуатацииДопустимый диапазон температур окружающей ср | -30…+60ºС с "батарейным" питанием, не рекомендуется эксплуатация при отрицательных температурах окружающей среды |
| Функциональные особенностиАвтоматическое управление выходной мощ | пропорциональное управление выходной мощностью в зависимости от "энергетического потенциала" источника питания |
| Частота резонанса, Гц | 50...60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц |
| Частоты переключаемых полосовых фильтров | центральная частота квазирезонансного фильтра 50…60 Гц / 100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГцне переключаемый диапазон 0,31…2,00 кГц |
| ЭМД-247Тип преобразователя | резонансная ферритовая магнитная антенна |
