Трассоискатель ТЕХНО-АС Успех АГ-309.60Ц
376188₽
Трассоискатель ТЕХНО-АС Успех АГ-309.60Ц
Нет в наличии
₽
Покупка в кредит
от 21028₽ в месяц
Характеристики
| АГ-144.1 Частоты генерируемого сигнала, ГцЧастоты SIN f1 / f2 / 512 / 1024 / 8192 | АП-019.4Частоты фильтров50(60) / 100(120) / 512/ 1024 / 8192 / 32768 Гц | Вес электронного блока, не более8,5 кг |
| Визуальная индикацияцветной дисплей 480х272 px, автоматическая и ручная регулировка яркости | Время непрерывной работы от одного комплекта Li-ion батарейне менее 8 часов при яркости экрана | Выходная мощность, Вт:- при автономном питании- с добавлением внот 7,5 до 120от 45 до 180от 18 до 72 |
| Выходные параметры синусоидальной генерацииМаксимальное выходное220330140 | Габаритные размеры330 х 140 х 700 мм | Габаритные размеры электронного блока (кейса), не более250 х 215 х 165 мм |
Информация о доставке
Нашли дешевле?
Введите адрес доставки
Описание
Описание трассоискателя Успех АГ-309.60Ц
Трассопоисковый комплект для поиска подземных коммуникаций (кабельных линий, металлических трубопроводов, и прочих коммуникаций из токопроводящих материалов).

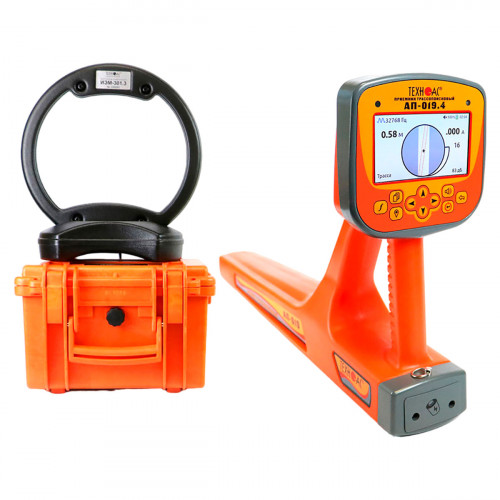

В составе комплекта приемник в виде моноблока с цветным ЖК дисплеем, на который выводится изображение трассы и в автоматическом режиме происходит расчет глубины залегания коммуникации до 30 м, а также величины тока в линии, а также генератор повышенной мощности до 180 Вт и дальностью работы до 10 км.
Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.
Назначение трассоискателя Успех АГ-309.60Ц
- Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 30 м.
- Трассировка коммуникаций с использованием генератора на расстояние до 10 км.
- Поиск электрических кабелей под напряжением.
- Поиск мест пересечения трубопровода и кабеля.
- Определение мест повреждения кабельных линий.
- Обследование участков местности перед проведением земляных работ.

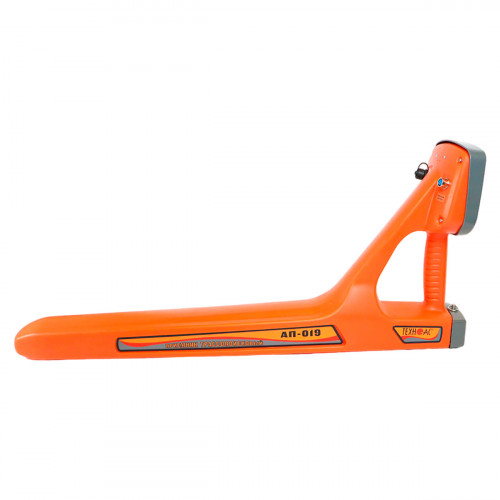

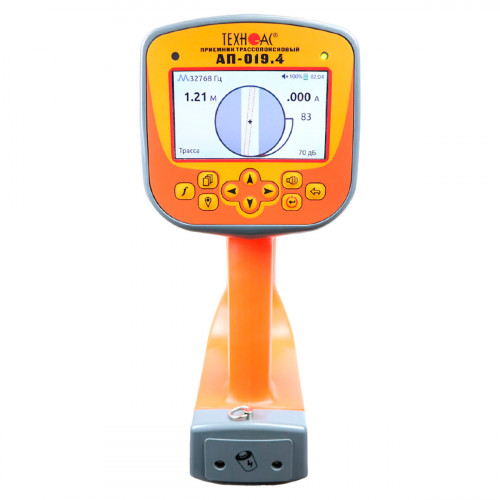

Особенности приемника АП-019.4
- Современный цифровой трассопоисковый приемник-моноблок.
- Цветной дисплей с автоматической и ручной регулировкой яркости.
- Температура эксплуатации от -30 до +60°С.
- Широкий набор рабочих частот: 50 Гц, 60 Гц, 100 Гц, 120 Гц, 512 Гц, 1024 Гц, 8192 Гц, 32768 Гц, двухчастотный режим 1024/2048 Гц, широкая полоса 50...7000 Гц и широкая полоса 7...14 кГц.
- Широкий набор режимов индикации: "Трасса", "Ноль", "Пик", "График Макс", "График Мин", "Мин./Макс.", "2F 1024/2048".
- Возможность выбора активных рабочих частот и режимов работы.
- Функция "Компас", шкалы и смещающиеся во времени графики изменения уровней входных сигналов на дисплее прибора позволяют оператору максимально эффективно использовать возможности прибора.
- Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
- Встроенный динамик с регулировкой уровня громкости.
- Настраиваемый режим "Сон" для экономии заряда батарей.
- Дополнительные функции при подключении внешних датчиков.
- Меню на двух языках (русский и английский).
- Возможность подключения внешнего аккумулятора Power Bank.

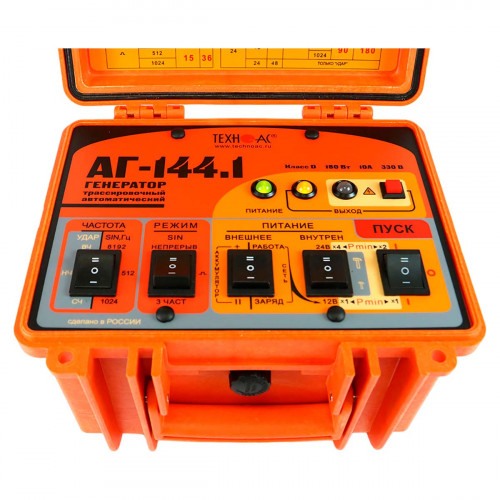

Особенности генератора АГ-144.1
- Возможность выбора мощности генератора в зависимости от решаемых задач (от 7,5 до 180 Вт).
- При работе генератора автоматическое согласование с нагрузкой в широком диапазоне сопротивлений, автоматическое повторное согласование.
- Длительное время непрерывной работы от собственного аккумулятора.
Рекомендуемые области применения трассоискателя Успех АГ-309.60Ц
- Электросети.
- Телекоммуникация.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Нефтегазовая отрасль.
- Геодезия.
Технические характеристики Трассоискатель ТЕХНО-АС Успех АГ-309.60Ц
| АГ-144.1 Частоты генерируемого сигнала, ГцЧастоты SIN f1 / f2 / | 512 / 1024 / 8192 |
|---|---|
| АП-019.4Частоты фильтров | 50(60) / 100(120) / 512/ 1024 / 8192 / 32768 Гц |
| Вес электронного блока, не более | 8,5 кг |
| Визуальная индикация | цветной дисплей 480х272 px, автоматическая и ручная регулировка яркости |
| Время непрерывной работы от одного комплекта Li-ion батарей | не менее 8 часов при яркости экрана |
| Выходная мощность, Вт:- при автономном питании- с добавлением вн | от 7,5 до 120от 45 до 180от 18 до 72 |
| Выходные параметры синусоидальной генерацииМаксимальное выходное | 220330140 |
| Габаритные размеры | 330 х 140 х 700 мм |
| Габаритные размеры электронного блока (кейса), не более | 250 х 215 х 165 мм |
| Диапазон температур эксплуатации / хранения | -30…+60°С / -30…+60°С |
| Диапазон частот "Две частоты" | 1024 / 2048 Гц |
| Диапазон частот "Широкая полоса" | 0,05…7,00 кГц; 7,00…14,00 кГц |
| Динамический диапазон входных сигналов | 140 дБ |
| Допустимое сопротивление нагрузки | любое (0…∞) |
| Звуковая индикация | синтезированный звук с ЧМ; звуковая индикация нажатия кнопок |
| Измерение "сигнального" тока в коммуникации | 0,001....50,00 А; - автоматически в режиме "Трасса" |
| Источник питания | 4 Li-ion батареи 3,7 В, 3200 мАч; 4 Ni-MH батареи тип "С" 1,2 В; внешний аккумулятор (Power Bank) |
| Источники питания | - встроенный аккумуляторный комплект; - сетевой блок питания |
| ИЭМ-301.3Максимальная мощность, подводимая к "рамке", не более В | 10 |
| Количество встроенных датчиков | 5 |
| Максимальная чувствительность (33 кГц) | 5 мкА на расстоянии 1 м |
| Масса | 2,45 кг |
| Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом | 36 |
| Определение глубины залегания коммуникации | 0,01....30,00 м; - автоматически в режиме "Трасса" |
| Подключаемые внешние датчики | ДКИ-117, ДОДК-117, МЭД-127, NR-117M, КИ-105/ХХ, КИ-110/ХХ производства "ТЕХНО-АС" |
| Работа с импульсными сигналами | при работе с генераторами "ТЕХНО-АС" |
| Режим "Сон" | 0…23 час 59 мин |
| Режимы генерации | "SIN" "непрерывный" "SIN" "_|¯|_" "SIN" "3 частоты" "УДАР" |
| Режимы индикации | "Трасса", "Ноль", "Пик", "График Макс", "График Мин", "Мин./Макс.", "2F 1024/2048" |
| Согласование с нагрузкой | автоматическое |
| Степень защиты корпуса | IP54 |
| Тип корпуса | пластмассовый, герметичный |
| Точность определения глубины залегания | ±5 см при глубине до 1 м, ±5% при глубине свыше 1 м |
| Точность определения оси коммуникации | ±5 см при глубине до 1 м, ±5% от глубины залегания при глубине свыше 1 м |
| Управление чувствительностью (усилением сигнала) | полуавтоматическое / ручное (по выбору); - автоматическое для режима "Трасса" |
| Условия эксплуатацииДопустимый диапазон температур окружающей ср | -30 ºС — +45 ºС Класс климатической защитыIP54 |
| Частоты следования ударов НЧ / СЧ / ВЧ | 0,5 / 1 / 2 |
