Трассоискатель ТЕХНО-АС Успех 1.108Д

Трассоискатель ТЕХНО-АС Успех 1.108Д 0 408900₽

Нет в наличии

Нет в наличии Код товара: 118272

tehno-as Производитель

408900₽

Быстрый заказ

Нашли дешевле?

₽ Покупка в кредит

от 22856₽ в месяц

Характеристики

"Антенные" режимы8192 / 32768 для "LC" или 8192 для "AH"	"Ударный" режим- "УР" - генерация импульсов управления ударным механизмом;- три разновидности силы удара: "слабый", "средний", "сильный";- частота следования импульсов: 30 уд./мин., 60 уд./мин., 120 уд./мин.	Автоматические выключения приборапри напряжении питания при напряжении питания>15,7 Впри коротком замыкании выхода в процессе автосогласованиячерез ≈100 сек. в режиме "стоп" (если не нажимаются кнопки)
Автоматическое отключение питания при бездействии для экономии зпосле 30 минут	Автономный аккумулятор"12,8 В / 8 Ач" 8 элементов LiFePO4 26700	АГ-108Частоты непрерывного "НЕПР" или прерывистого "ПРЕР" сигнал512 / 1024 / 8192 / 32768
АП-019.1Квазирезонансные частоты фильтров50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц	Варианты подключения к исследуемой коммуникации"контактное" подключение с "возвратом тока через землю""бесконтактное" подключение с применением встроенной передающей антенны "LC""бесконтактное" подключение с применением внешней индукционной передающей антенны "АН" (интенсивность излучения выше и доступ к коммуникации удобнее относительно встроенной передающей антенны "LC")"бесконтактное" подключение с применением индукционных передающих клещей (возможен выбор кабеля из пучка)	Вес электронного блока, не более3,8 кг

Все характеристики

Информация о доставке

Описание

Описание трассоискателя Успех 1.108Д

Трассопоисковый комплект предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов), поиска неисправностей кабельных линий, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.

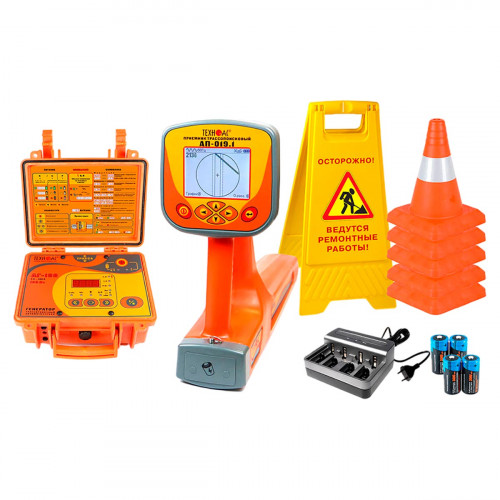

В составе комплекта приемник в виде моноблока с большим ЖК дисплеем, на который выводится изображение трассы и в автоматическом режиме происходит расчет глубины залегания коммуникации до 10 м, а также величины тока в линии.

Комплект оснащен новейшим компактным автономным генератором АГ-108 со встроенными элементами питания, дисплеем и встроенной индукционной антенной, для трассировки коммуникации бесконтактным способом.

Выходная мощность генератора до 100 Вт.

Назначение трассоискателя Успех 1.108Д

Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 10 м.
Трассировка коммуникаций с использованием генератора на расстояние до 10 км.
Поиск электрических кабелей под напряжением.
Поиск мест пересечения трубопровода и кабеля.
Определение мест повреждения кабельных линий.
Обследование участков местности перед проведением земляных работ.

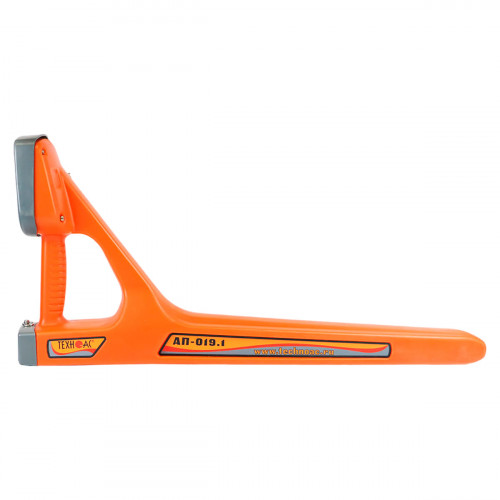

Особенности приемника АП-019.1

Современный цифровой трассопоисковый приемник-моноблок АП-019.1.
Изображение трассы на экране прибора.
Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
Несколько вариантов отображения информации на индикаторе приемника: "Трасса", "График", "График+", "Минимум максимум", режимы "Относительное расстояние до коммуникации" и "2-частоты" позволяют оператору максимально эффективно использовать возможности прибора.
Дополнительные функций при подключении внешних датчиков.
Широкий набор рабочих частот (50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 40...8000 Гц, Радио 8...40 кГц).
Меню на двух языках (русский и английский).

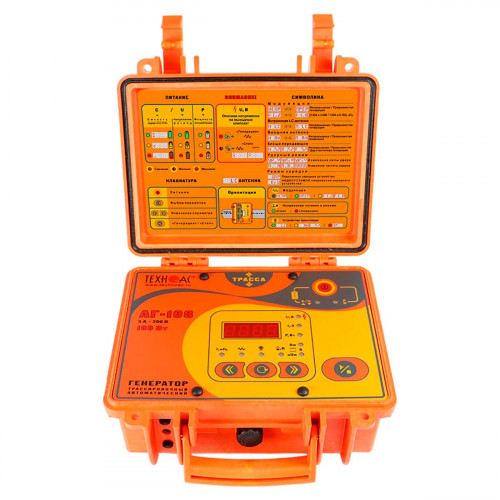

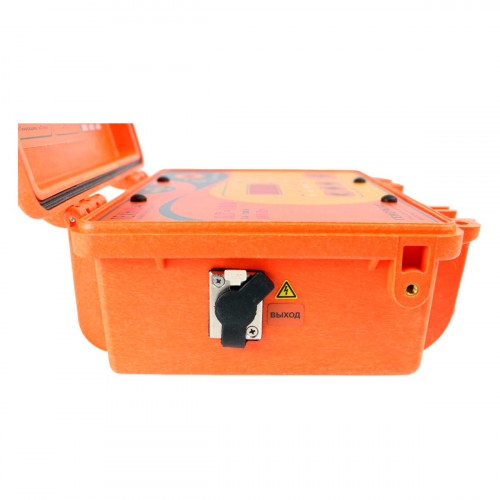

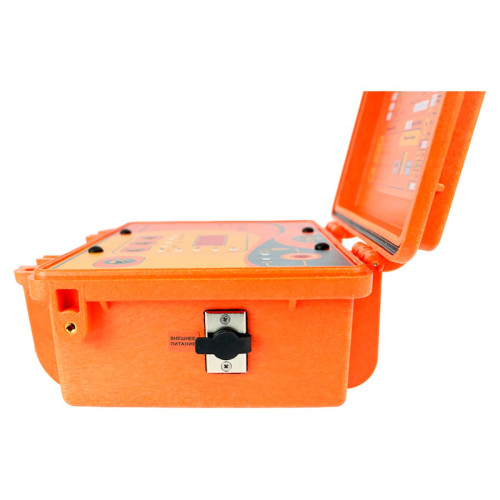

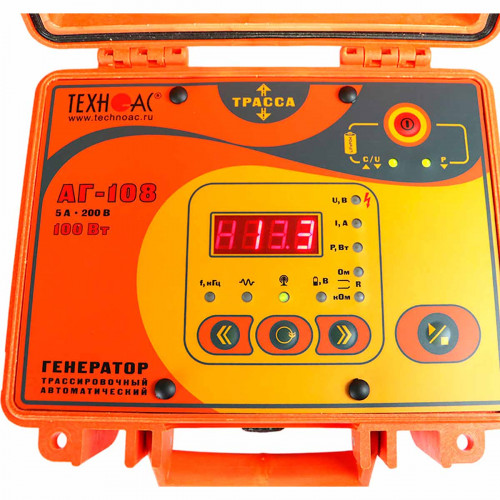

Особенности генератора АГ-108

Встроенный заряжаемый аккумулятор.
Максимальная выходная мощность до 50 Вт в непрерывном и до 100 Вт в прерывистом режиме работы.
Максимальное выходное напряжение до 200 В.
Возможность работы от внешнего аккумулятора или от сети ~220 В.
Реализовано несколько видов защиты от недопустимых факторов.
Встроенный аккумулятор на базе литий-железофосфатных (LiFePO4) элементов с низким саморазрядом.
Встроенный "мультиметр" отображает по выбору оператора - напряжение, ток, сопротивление, мощность на выходе или напряжение питания.
Ударный режим - генерация импульсов управления ударным механизмом.
Встроенная передающая антенна для бесконтактного наведения сигнала на коммуникацию.
Ручное уменьшение/увеличение мощности после автосогласования.
Небольшие габариты и вес.

Функциональные возможности приемника АП-019.1 в различных режимах работы

Режим "Трасса"

Режим "Трасса" является основным для трассировки. На индикаторе отображается положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы происходит в полуавтоматическом режиме наглядно и быстро.

Режим "График"

На индикаторе дополнительно с положением трассы отображается график изменения уровня сигнала на рабочей частоте. Режим "График" удобен при слабом уровне сигнала или в случае, когда электромагнитное поле искажено.

Режим "График+"

Режим позволяет находить пересекающие трассируемую коммуникацию силовые кабельные линии под напряжением.

Режим "Минимум максимум"

Режим "Минимум максимум" по графикам изменения уровня сигнала позволяет проводить точную локализацию коммуникации. А также используется для нахождения центров нескольких коммуникаций, находящихся близко друг к другу.

Режимы "Относительное расстояние до коммуникации"

Используются в случаях нахождения нескольких коммуникаций близко друг к другу для определения глубины их залегания.

Режим "2-частоты"

В режиме "2-частоты" реализована опция "свой-чужой", а также возможно провести диагностику состояния кабелей, изоляции трубопроводов с применением внешнего генератора.

Рекомендуемые области применения трассоискателя Успех 1.108Д

Электросети.
Телекоммуникация.
Строительно-монтажные организации.
ЖКХ.
Водоканалы.
Теплосети.
Нефтегазовая отрасль.
Геодезия.

Технические характеристики Трассоискатель ТЕХНО-АС Успех 1.108Д

"Антенные" режимы	8192 / 32768 для "LC" или 8192 для "AH"
"Ударный" режим	- "УР" - генерация импульсов управления ударным механизмом;- три разновидности силы удара: "слабый", "средний", "сильный";- частота следования импульсов: 30 уд./мин., 60 уд./мин., 120 уд./мин.
Автоматические выключения прибора	при напряжении питания при напряжении питания>15,7 Впри коротком замыкании выхода в процессе автосогласованиячерез ≈100 сек. в режиме "стоп" (если не нажимаются кнопки)
Автоматическое отключение питания при бездействии для экономии з	после 30 минут
Автономный аккумулятор	"12,8 В / 8 Ач" 8 элементов LiFePO4 26700
АГ-108Частоты непрерывного "НЕПР" или прерывистого "ПРЕР" сигнал	512 / 1024 / 8192 / 32768
АП-019.1Квазирезонансные частоты фильтров	50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц
Варианты подключения к исследуемой коммуникации	"контактное" подключение с "возвратом тока через землю""бесконтактное" подключение с применением встроенной передающей антенны "LC""бесконтактное" подключение с применением внешней индукционной передающей антенны "АН" (интенсивность излучения выше и доступ к коммуникации удобнее относительно встроенной передающей антенны "LC")"бесконтактное" подключение с применением индукционных передающих клещей (возможен выбор кабеля из пучка)
Вес электронного блока, не более	3,8 кг
Визуальная индикация	LCD дисплей, 320х240 пикселей, LED подсветка
Внешние источники питания (не входят в комплект поставки)	- напряжение 10...15 В, мощность ≥ 140 Вт;- например, аккумуляторы автомобильные "12 В"
Время непрерывной работы от одного комплекта щелочных батарей	не менее 20 часов
Время работы ("жизненный цикл")	- 1,5 часа в режимах "НЕПР" и "F1_2" / "F1_8" при исходной выходной мощности 50 Вт или 7,5 часов в режиме "ПРЕР" при исходной выходной мощности 100 Вт;- 8 часов при 10 Вт "НЕПР" или 90 Вт "ПРЕР"при внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сети время работы не ограничено
Выходной ток, АОграниченный программой при ручном повышении, ≥	5 – при частотах 512 Гц / 1024 Гц / 8192 Гц / "F1_2" / "F1_8" 3 – при частоте 32768 Гц
Габаритные размеры	330 х 140 х 700 мм
Габаритные размеры электронного блока (кейса), не более	250 х 220 х 120 мм
Диапазон температур эксплуатации / хранения	-20…60 / -30…60°С
Диапазон частот "Радио"	8…40 кГц
Диапазон частот "Широкая полоса"	0,04…8 кГц
Добротность квазирезонансных фильтров (Q)	100
Заданный программой для автоматического согласования с внешней н	0,1 - всегда при включении питания
Звуковая индикация	встроенный излучатель:- синтезированный звук ЧМ- звуковая индикация нажатия кнопок
Измерение тока принимаемого сигнала	автоматически в режиме "Трасса" 0,001...9,99 А
Индицируемые параметры	- параметры настройки и управления- 2D визуализация положения трассы относительно прибора- графики уровня сигнала с датчиков- глубина залегания трассы- ток сигнала
Источник питания	4…7 В (4 элемента тип "С")
Источники питанияРабочий диапазон питающих напряжений, В	минимально допустимое напряжение 10 максимально допустимое напряжение 15
Количество встроенных датчиков	4
Конструктивные параметрыВыходной усилитель мощности	технология - модифицированный CLASS D, КПД до 85%
Максимальная выходная мощность, ВтОграниченная программой, ≥	50 – в непрерывном "НЕПР" режиме на сопротивления нагрузки до 800 Ом, в двухчастотном режиме "F1_2" / "F1_8" на сопротивления нагрузки до 450 Ом100 – в прерывистом "ПРЕР" режиме на сопротивления нагрузки до 400 Ом
Максимальное выходное напряжение, ВВ зависимости от "модуляции",	150 – в двухчастотном режиме модуляции "F1_2" / "F1_8" 200 – в других режимах
Максимальный коэффициент усиления электрического тракта	100 дБ
Масса	2,4 кг
Определение глубины залегания трассы	автоматически в режиме "Трасса" 0...10 м
Поддержка энергосберегающих (прерывистых) режимов работы трассир	при совместной работе с трассировочными генераторами пр-ва "ТЕХНО-АС" ("Импульсный" режим)
Подключаемые внешние датчики	КИ-110(105), НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС)
Режимы "модуляции" (сигналы специальной формы)	- прерывистый "ПРЕР" (кратковременные посылки синусоидального сигнала);- длительность посылки 0,1 сек.;- частота следования посылок 1 Гц- двухчастотный "F1_2" (одновременная генерация частот 1024 Гц и 2048 Гц);- соотношение амплитуд 2/1 (соответственно)- двухчастотный "F1_8" (одновременная генерация частот 1024 Гц и 8192 Гц);- соотношение амплитуд 4/1 (соответственно)
Режимы работы"Антенные" режимы	встроенная передающая антенна "LC" внешняя индукционная передающая антенна "АН"
Светодиодные индикаторы	отдельные светодиоды, обозначающие параметры и режимы цифровой четырехразрядный индикатор, отображающий значения параметров и режимов, а также реализующий "МУЛЬТИМЕТР" выходных параметров: выходное напряжение (В), ток в нагрузке (А), мощность в нагрузке (Вт) и сопротивление нагрузки (Ом/кОм)
Согласование с нагрузкой	автоматическое – до достижения тока в нагрузке:- ≥ 0,1 А – всегда "по умолчанию";- "0.2/0.5/1.0/2.0/3.0" (А) – из "банка токов" (до окончания "сеанса");- "опционального" значения, дополнительно "сохранённого" оператором "в банк" при генерацииили до достижения предела энергопотребления определяемого программойручное (кнопками ИЗМЕНЕНИЕ ПАРАМЕТРА " ") после автоматического согласования
Степень защиты корпуса	IP65
Точность измерения тока принимаемого сигнала	±5%
Точность определения глубины залегания	±5%
Управление чувствительностью	- автоматическое - для 2D отображения "Трасса"- полуавтоматическое или ручное (по выбору) - для "Графиков"- автоматическое или ручное (по выбору) - для режима "2 частоты"
Условия эксплуатацииДопустимый диапазон температур окружающей ср	-30 °С +60 °С
Устройство зарядное	- заряжает до напряжения 14,6 В током до 10 А; - обеспечивает генерацию одновременно с зарядкой
Функциональные особенностиАвтоматическое энергосбережение в проц	автоматическое понижение выходной мощности в соответствии с деградацией "энергетического потенциала" источника питания
Электромагнитная совместимостьКлассификация по ГОСТ Р 51318.22-2	класс А
