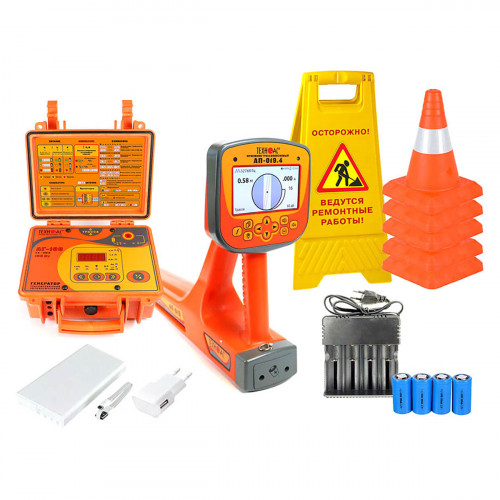

Трассоискатель с цветным экраном ТЕХНО-АС Успех 4.108Д

Трассоискатель с цветным экраном ТЕХНО-АС Успех 4.108Д 0 514716₽

Нет в наличии

Нет в наличии Код товара: 124849

tehno-as Производитель

514716₽

Быстрый заказ

Нашли дешевле?

₽ Покупка в кредит

от 28771₽ в месяц

Характеристики

"Антенные" режимы8192 / 32768 для "LC" или 8192 для "AH"	"Ударный" режим- "УР" - генерация импульсов управления ударным механизмом;- три разновидности силы удара: "слабый", "средний", "сильный";- частота следования импульсов: 30 уд./мин., 60 уд./мин., 120 уд./мин.	Автоматические выключения приборапри напряжении питания при напряжении питания>15,7 Впри коротком замыкании выхода в процессе автосогласованиячерез ≈100 сек. в режиме "стоп" (если не нажимаются кнопки)
Автономный аккумулятор"12,8 В / 8 Ач" 8 элементов LiFePO4 26700	АГ-108Частоты непрерывного "НЕПР" или прерывистого "ПРЕР" сигнал512 / 1024 / 8192 / 32768	АП-019.4Частоты фильтров50(60) / 100(120) / 512/ 1024 / 8192 / 32768 Гц.
Варианты подключения к исследуемой коммуникации"контактное" подключение с "возвратом тока через землю""бесконтактное" подключение с применением встроенной передающей антенны "LC""бесконтактное" подключение с применением внешней индукционной передающей антенны "АН" (интенсивность излучения выше и доступ к коммуникации удобнее относительно встроенной передающей антенны "LC")"бесконтактное" подключение с применением индукционных передающих клещей (возможен выбор кабеля из пучка)	Вес электронного блока, не более3,8 кг	Визуальная индикацияцветной дисплей 480х272 px, автоматическая и ручная регулировка яркости

Все характеристики

Информация о доставке

Описание

Описание кабелеискателя Успех КБИ-309Н

Трассопоисковый приемник в виде моноблока с большим ЖК дисплеем.
Изображение трассы на экране прибора.
Автоматический расчет и вывод на экран глубины залегания коммуникации до 10 м, а также величины тока в линии.

Назначение кабелеискателя Успех КБИ-309Н

Поиск электрических кабелей под напряжением.
Поиск и трассировка подземных инженерных коммуникаций (газопроводов, трубопроводов, силовых и телефонных кабелей).
Определение залегания подземных коммуникаций на глубине до 10 м.

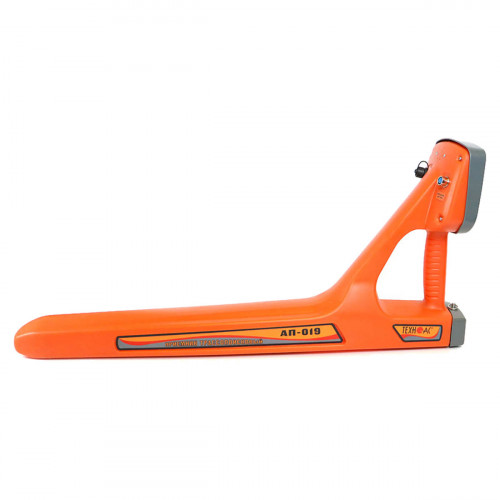

Особенности приемника АП-019.1

Современный цифровой трассопоисковый приемник-моноблок АП-019.1.
Изображение трассы на экране прибора.
Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
Несколько вариантов отображения информации на индикаторе приемника: "Трасса", "График", "График+", "Минимум максимум", режимы "Относительное расстояние до коммуникации" и "2-частоты" позволяют оператору максимально эффективно использовать возможности прибора.
Дополнительные функций при подключении внешних датчиков.
Широкий набор рабочих частот (50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц, широкая полоса 40...8000 Гц, радио 8...40 кГц).
Меню на двух языках (русский и английский).

Функциональные возможности приемника АП-019.1 в различных режимах работы

Режим "Трасса"

Режим "Трасса" является основным для трассировки. На индикаторе отображается положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы происходит в полуавтоматическом режиме наглядно и быстро.

Режим "График"

На индикаторе дополнительно с положением трассы отображается график изменения уровня сигнала на рабочей частоте. Режим "График" удобен при слабом уровне сигнала или в случае, когда электромагнитное поле искажено.

Режим "График+"

Режим позволяет находить пересекающие трассируемую коммуникацию силовые кабельные линии под напряжением.

Режим "Минимум максимум"

Режим "Минимум максимум" по графикам изменения уровня сигнала позволяет проводить точную локализацию коммуникации. А также используется для нахождения центров нескольких коммуникаций, находящихся близко друг к другу.

Режимы "Относительное расстояние до коммуникации"

Используются в случаях нахождения нескольких коммуникаций близко друг к другу для определения глубины их залегания.

Режим "2-частоты"

В режиме "2-частоты" реализована опция "свой-чужой", а также возможно провести диагностику состояния кабелей, изоляции трубопроводов с применением внешнего генератора.

Рекомендуемые области применения кабелеискателя Успех КБИ-309Н

Электросети.
Телекоммуникация.
Строительно-монтажные организации.
ЖКХ.
Водоканалы.
Теплосети.
Нефтегазовая отрасль.

Технические характеристики Трассоискатель с цветным экраном ТЕХНО-АС Успех 4.108Д

"Антенные" режимы	8192 / 32768 для "LC" или 8192 для "AH"
"Ударный" режим	- "УР" - генерация импульсов управления ударным механизмом;- три разновидности силы удара: "слабый", "средний", "сильный";- частота следования импульсов: 30 уд./мин., 60 уд./мин., 120 уд./мин.
Автоматические выключения прибора	при напряжении питания при напряжении питания>15,7 Впри коротком замыкании выхода в процессе автосогласованиячерез ≈100 сек. в режиме "стоп" (если не нажимаются кнопки)
Автономный аккумулятор	"12,8 В / 8 Ач" 8 элементов LiFePO4 26700

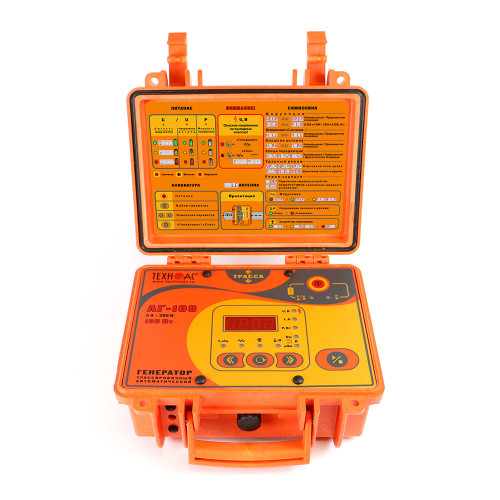

АГ-108Частоты непрерывного "НЕПР" или прерывистого "ПРЕР" сигнал	512 / 1024 / 8192 / 32768
АП-019.4Частоты фильтров	50(60) / 100(120) / 512/ 1024 / 8192 / 32768 Гц.
Варианты подключения к исследуемой коммуникации	"контактное" подключение с "возвратом тока через землю""бесконтактное" подключение с применением встроенной передающей антенны "LC""бесконтактное" подключение с применением внешней индукционной передающей антенны "АН" (интенсивность излучения выше и доступ к коммуникации удобнее относительно встроенной передающей антенны "LC")"бесконтактное" подключение с применением индукционных передающих клещей (возможен выбор кабеля из пучка)
Вес электронного блока, не более	3,8 кг
Визуальная индикация	цветной дисплей 480х272 px, автоматическая и ручная регулировка яркости

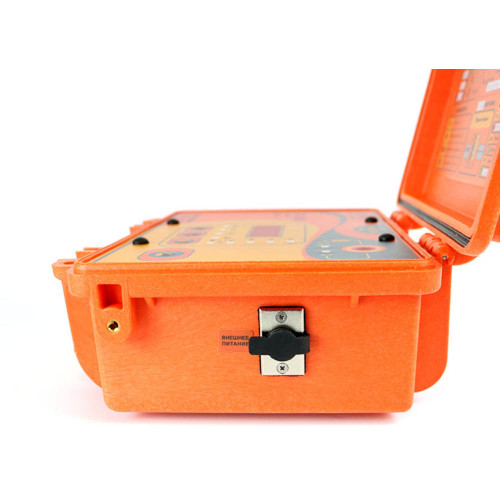

Внешние источники питания (не входят в комплект поставки)	- напряжение 10...15 В, мощность ≥ 140 Вт;- например, аккумуляторы автомобильные "12 В"
Время непрерывной работы от одного комплекта Li-ion батарей	не менее 8 часов при яркости экрана
Время работы ("жизненный цикл")	- 1,5 часа в режимах "НЕПР" и "F1_2" / "F1_8" при исходной выходной мощности 50 Вт или 7,5 часов в режиме "ПРЕР" при исходной выходной мощности 100 Вт;- 8 часов при 10 Вт "НЕПР" или 90 Вт "ПРЕР"при внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сети время работы не ограничено
Выходной ток, АОграниченный программой при ручном повышении, ≥	5 – при частотах 512 Гц / 1024 Гц / 8192 Гц / "F1_2" / "F1_8" 3 – при частоте 32768 Гц
Габаритные размеры	330 х 140 х 700 мм
Габаритные размеры электронного блока (кейса), не более	250 х 220 х 120 мм
Диапазон температур эксплуатации / хранения	-30…+60°С / -30…+60°С
Диапазон частот "Две частоты"	1024 / 2048 Гц
Диапазон частот "Широкая полоса"	0,05…7,00 кГц; 7,00…14,00 кГц
Динамический диапазон входных сигналов	140 дБ
Заданный программой для автоматического согласования с внешней н	0,1 - всегда при включении питания
Звуковая индикация	синтезированный звук с ЧМ; звуковая индикация нажатия кнопок
Измерение "сигнального" тока в коммуникации	0,001....50,00 А; - автоматически в режиме "Трасса"
Источник питания	4 Li-ion батареи 3,7 В, 3200 мАч; 4 Ni-MH батареи тип "С" 1,2 В; внешний аккумулятор (Power Bank)
Источники питанияРабочий диапазон питающих напряжений, В	минимально допустимое напряжение 10 максимально допустимое напряжение 15
Количество встроенных датчиков	5
Конструктивные параметрыВыходной усилитель мощности	технология - модифицированный CLASS D, КПД до 85%
Максимальная выходная мощность, ВтОграниченная программой, ≥	50 – в непрерывном "НЕПР" режиме на сопротивления нагрузки до 800 Ом, в двухчастотном режиме "F1_2" / "F1_8" на сопротивления нагрузки до 450 Ом100 – в прерывистом "ПРЕР" режиме на сопротивления нагрузки до 400 Ом
Максимальная чувствительность (33 кГц)	5 мкА на расстоянии 1 м
Максимальное выходное напряжение, ВВ зависимости от "модуляции",	150 – в двухчастотном режиме модуляции "F1_2" / "F1_8" 200 – в других режимах
Масса	2,45 кг
Определение глубины залегания коммуникации	0,01....30,00 м; - автоматически в режиме "Трасса"
Подключаемые внешние датчики	ДКИ-117, ДОДК-117, МЭД-127, NR-117M, КИ-105/ХХ, КИ-110/ХХ производства "ТЕХНО-АС"
Работа с импульсными сигналами	при работе с генераторами "ТЕХНО-АС"
Режим "Сон"	0…23 час 59 мин
Режимы "модуляции" (сигналы специальной формы)	- прерывистый "ПРЕР" (кратковременные посылки синусоидального сигнала);- длительность посылки 0,1 сек.;- частота следования посылок 1 Гц- двухчастотный "F1_2" (одновременная генерация частот 1024 Гц и 2048 Гц);- соотношение амплитуд 2/1 (соответственно)- двухчастотный "F1_8" (одновременная генерация частот 1024 Гц и 8192 Гц);- соотношение амплитуд 4/1 (соответственно)
Режимы индикации	"Трасса", "Ноль", "Пик", "График Макс", "График Мин", "Мин./Макс.", "2F 1024/2048"
Режимы работы"Антенные" режимы	встроенная передающая антенна "LC" внешняя индукционная передающая антенна "АН"
Светодиодные индикаторы	отдельные светодиоды, обозначающие параметры и режимы цифровой четырехразрядный индикатор, отображающий значения параметров и режимов, а также реализующий "МУЛЬТИМЕТР" выходных параметров: выходное напряжение (В), ток в нагрузке (А), мощность в нагрузке (Вт) и сопротивление нагрузки (Ом/кОм)
Согласование с нагрузкой	автоматическое – до достижения тока в нагрузке:- ≥ 0,1 А – всегда "по умолчанию";- "0.2/0.5/1.0/2.0/3.0" (А) – из "банка токов" (до окончания "сеанса");- "опционального" значения, дополнительно "сохранённого" оператором "в банк" при генерацииили до достижения предела энергопотребления определяемого программойручное (кнопками ИЗМЕНЕНИЕ ПАРАМЕТРА " ") после автоматического согласования
Степень защиты корпуса	IP65
Точность определения глубины залегания	±5 см при глубине до 1 м, ±5% при глубине свыше 1 м
Точность определения оси коммуникации	±5 см при глубине до 1 м, ±5% от глубины залегания при глубине свыше 1 м
Управление чувствительностью (усилением сигнала)	полуавтоматическое / ручное (по выбору); - автоматическое для режима "Трасса"
Условия эксплуатацииДопустимый диапазон температур окружающей ср	-30 °С +60 °С
Устройство зарядное	- заряжает до напряжения 14,6 В током до 10 А; - обеспечивает генерацию одновременно с зарядкой
Функциональные особенностиАвтоматическое энергосбережение в проц	автоматическое понижение выходной мощности в соответствии с деградацией "энергетического потенциала" источника питания
Электромагнитная совместимостьКлассификация по ГОСТ Р 51318.22-2	класс А
