| Входное значение триггераМинимальный импульс: 5 мксМинимальная задержка: 100 мс"Высокое" входное значение: от 2,0 до 7,0 В"Низкое" входное значение: от –0,6 до 0,8 В, без изоляции, замыкание контактов, совместим с TTL | Высота над уровнем моряЭксплуатация: 2000 мХранение: 12 200 м | Диапазон температур при храненииот –40 до 70 °C |
| Емкость каналаОт 20 до 120 каналов на раме (6 аналоговых модулей ввода на каждые 20 каналов)Единый предупредительный сигнал на раму (открытый коллектор)Соединения: 10BaseT/100BaseT, TCP/IP через разъем RJ45, категория 5 | ИнтерфейсыEthernet: отвечает стандарту IEEE 802.3 Ethernet, совместим со стандартами 100BaseT и 10BaseT, использует протокол TCP/IP RS-232C: только для калибровки | Масса8,47 кг (только рама) |
| Математические функцииПомимо аналоговых и цифровых каналов ввода каждая система поддерживает 60 вычислительных каналов. Доступные вычисления: время и скорость, сложение, вычитание, умножение, деление, логарифм, натуральный логарифм, экспонента, квадратный корень, абсолютное значение, целая функция и среднее значение. | Мощность, срок службы батарейОт 100 до 240 В перем. тока, 50 или 60 Гц 100 ВА максимальное значение, или от 9 до 45 В пост. тока (50 Вт максимальное значение – все слоты заняты + установлена карта памяти) (если оба источника работают параллельно, то используется большее из двух значений) при 120 В переменного тока эквивалентное напряжение постоянного тока составляет ~14,5 В | Основа системы сбора данныхПО Fluke DAQРуководство по продукту на компакт-дискеПредупредительный сигнал / триггер / разъем постоянного токаКросс-кабель Ethernet, 1 метрСетевой шнурТермопара типа T |

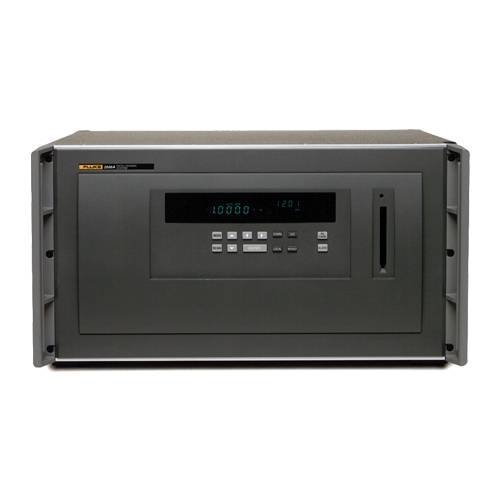

Система сбора данных Fluke 2680A сочетает в себе высокую точность и гибкость, позволяя реализовать функции многоканального автоматизированного контроля в промышленных и исследовательских приложениях. Базовый блок предназначен для работы в сетевом режиме и оснащается шестью слотами для установки 20-канальных аналоговых модулей для измерений. Один из слотов можно использовать также для цифрового модуля, расширяющего функции управления.
От регистраторов семейства Hydra система сбора данных отличается повышенной производительностью и эффективностью, позволяя при использовании одного шасси задействовать до 120 каналов контроля, а при объединении нескольких таких изделий в общую систему, отслеживать более 2000 параметров.
Функциональные возможности Fluke 2680A
Системы семейства 268xA выполняют сбор данных путем опроса подключенных каналов и датчиков. При этом могут отслеживаться показатели постоянного и переменного напряжения, сопротивления, постоянного тока, частоты, а при задействовании термопар, RTD-датчиков или термисторов – определяется температура. Наличие математических функций позволяет выполнять автоматические вычисления для 60 каналов. Они обладают такими же возможностями по сигнализации, что и аналоговые каналы, обеспечивая мониторинг и подачу сигналов тревоги по расчетным значениям в режиме реального времени. Для дистанционного считывания данных и реализации функций удалённого управления шасси Fluke 2680A оборудуется интерфейсом Ethernet с поддержкой 10BaseT и 100BaseT, а для калибровочных операций – портом RS-232.
Типы сменных модулей
- FAI – аналоговый быстродействующий, на основе 16-битного АЦП с системой коммутации на твердотельных переключателях, обладает наивысшей производительностью.
- PAI – аналоговый высокоточный, с 18-разрядным АЦП и коммутационной системой на герконовых реле, способен работать с напряжениями повышенного номинала.
- DIO – цифровой, с 20 универсальными дискретными каналами входа-выхода, 8 релейными линиями и интегрированным счетчиком с функцией суммирования.
Комбинированное питание
Базовый блок функционирует под управлением ПО Fluke DAQ с удаленного ПК и может применяться в любых условиях. В местах, где отсутствуют розетки для подключения к стационарной сети переменного тока, предусмотрена возможность работы от батареи или аккумуляторов напряжением от 9 до 45 В, способных запитывать 30-ваттную нагрузку продолжительное время.
| Входное значение триггера | Минимальный импульс: 5 мксМинимальная задержка: 100 мс"Высокое" входное значение: от 2,0 до 7,0 В"Низкое" входное значение: от –0,6 до 0,8 В, без изоляции, замыкание контактов, совместим с TTL |
|---|---|
| Высота над уровнем моря | Эксплуатация: 2000 мХранение: 12 200 м |
| Диапазон температур при хранении | от –40 до 70 °C |
| Емкость канала | От 20 до 120 каналов на раме (6 аналоговых модулей ввода на каждые 20 каналов)Единый предупредительный сигнал на раму (открытый коллектор)Соединения: 10BaseT/100BaseT, TCP/IP через разъем RJ45, категория 5 |
| Интерфейсы | Ethernet: отвечает стандарту IEEE 802.3 Ethernet, совместим со стандартами 100BaseT и 10BaseT, использует протокол TCP/IP RS-232C: только для калибровки |
| Масса | 8,47 кг (только рама) |
| Математические функции | Помимо аналоговых и цифровых каналов ввода каждая система поддерживает 60 вычислительных каналов. Доступные вычисления: время и скорость, сложение, вычитание, умножение, деление, логарифм, натуральный логарифм, экспонента, квадратный корень, абсолютное значение, целая функция и среднее значение. |
| Мощность, срок службы батарей | От 100 до 240 В перем. тока, 50 или 60 Гц 100 ВА максимальное значение, или от 9 до 45 В пост. тока (50 Вт максимальное значение – все слоты заняты + установлена карта памяти) (если оба источника работают параллельно, то используется большее из двух значений) при 120 В переменного тока эквивалентное напряжение постоянного тока составляет ~14,5 В |
| Основа системы сбора данных | ПО Fluke DAQРуководство по продукту на компакт-дискеПредупредительный сигнал / триггер / разъем постоянного токаКросс-кабель Ethernet, 1 метрСетевой шнурТермопара типа T |
| Подавление нормального режима | 50 дБ при 50/60 Гц, ±0,1 % |
| Рабочая температура | от –20 до 60 °C |
| Размер | 473 x 423 x 237 мм |
| Системные требования | Совместимость с IBM, процессор Pentium IIMicrosoft Windows® NT/98/2000/XP64 МБ ОЗУ150 МБ свободного дискового пространстваЭкран VGA или SVGA, полная совместимость с IBM, с видеокартой 2 МБ RAM (VRAM)Привод CD-ROMMicrosoft Internet Explorer 4.0 или более новой версии |
| Стандарты | Все входные сигналы: Продукты с уровнем перенапряжения IEC категории II отвечают следующим стандартам по безопасности и излучению: EN50082-2; EN55022-1; EN550aa, класс A; EN610000-4-2, 3, 4, 6, 8; EN61326; EN61010-1, CAT II; CSA C22.2 № 1010.1 |
| Температура, влажность (без конденсата) | Эксплуатация: от –20 до 28 °C, при относительной влажностиХранение:от –40 до 70 °C при относительной влажности от 5 до 95 % |
| Часы | Точность до 1 мин/месяц в диапазоне от 0 до 50 °C |
-
