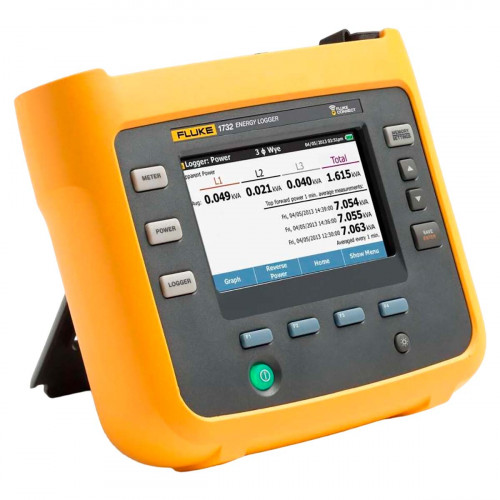

Регистратор качества электроэнергии Fluke 1734

Назначение трехфазного анализатора качества электроэнергии Fluke 1734:

Трехфазные регистраторы качества электроэнергии Fluke 1732 и Fluke 1734 позволяют легко обнаружить источники потерь электроэнергии. Определяйте, когда и где на вашем объекте потребляется энергия – от технологических входов до отдельных цепей. Удаленный доступ и обмен данными с вашей бригадой осуществляется через приложение Fluke Connect, так что вы можете оставаться на безопасном рабочем расстоянии и принимать важные решения в режиме реального времени. Это снижает необходимость в использовании защитных средств, а также в посещении объекта и контроле.

Профилирование энергопотребления на всех участках объекта позволяет выявить возможности для экономии электроэнергии, а также предоставляет необходимые для этого данные. Новый пакет ПО Energy Analyze позволяет сравнивать несколько точек данных во времени и создавать полную картину энергопотребления, что является первым шагом к сокращению расходов на электроэнергию.

Особенности трехфазного анализатора качества электроэнергии Fluke 1734:

• Основные измерения: Автоматическое получение и регистрация значений напряжения, силы тока, мощности, коэффициента мощности, потребляемой электроэнергии и связанных с ними параметров;
• Совместимость с Fluke Connect: Просмотр данных локально на приборе или через мобильное приложение Fluke Connect и программное обеспечение для настольного компьютера или через инфраструктуру WiFi предприятия;
• Удобная подача питания на прибор: Питание прибора непосредственно от измеряемой цепи;
• Наивысший рейтинг безопасности в отрасли: Соответствует стандартам безопасности 600 В CAT IV/1000 В CAT III для использования на технологическом входе и на более низких уровнях;
• Измерение параметров всех трех фаз: С 3 гибкими токоизмерительными датчиками в комплекте;
• Подробная регистрация: В приборах можно сохранять более 20 отдельных сеансов регистрации. Фактически все измеренные значения регистрируются автоматически, так что вы не потеряете тенденции измерения. Их даже можно изучать во время сеансов регистрации и перед загрузкой для анализа в режиме реального времени;
• Оптимизированный пользовательский интерфейс: Быстрая, управляемая графическая настройка позволяет получить нужные данные в любое время, а интеллектуальные функции проверки позволяют проверить правильность соединений, делая работу пользователя более надежной;
• Яркий цветной сенсорный экран: Выполнение удобного в полевых условиях анализа, а также проверок данных с полным графическим отображением Оптимизированный пользовательский интерфейс: Получайте точные данные каждый раз при помощи быстрых управляемых графических настроек, будьте уверены в правильности соединений благодаря функции интеллектуальной проверки;
• Полная настройка в "полевых условиях на передней панели или в приложении Fluke Connect: Нет необходимости возвращаться в мастерскую для загрузки и установки или нести компьютер к электрическому шкафу;
• Полностью интегрированная регистрация: Подключите другие устройства Fluke Connect к Fluke 1734 для одновременной регистрации двух других параметров измерения — поддерживаются практически любые параметры, доступные на беспроводном цифровом мультиметре или модуле Fluke Connect;
• Прикладное программное обеспечение Energy Analyze Plus: Загрузите это приложение и при помощи наших автоматически генерируемых отчетов анализируйте все характеристики энергопотребления.

Области применения трехфазного анализатора качества электроэнергии Fluke 1734:

Исследование нагрузок: Узнайте, сколько энергии потребляют отдельные установки при работе на минимальной и максимальной мощности. Прежде чем подключать дополнительные нагрузки, проверьте нагрузочную способность схем (порядок проверки регулируется рядом стандартов). Исследование нагрузки также позволяет определить ситуации, в которых происходит превышение допустимой нагрузки на цепь или согласованная подача пикового потребления из коммунальной системы энергоснабжения. Для удобства некоторые исследования нагрузки служат для простого измерения тока, что позволяет быстро и легко установить измерительное оборудование. Часто рекомендуется проводить исследование нагрузки в течение 30 дней, чтобы обнаружить во время проверки все типичные нагрузки.

Оценка энергопотребления: определение потребления энергии до и после внесения улучшений для подтверждения эффективности энергосберегающих устройств.

Энергетические обследования: Пользователи часто спрашивают, где следует снимать показания для выполнения энергетического обследования. Это следует делать в нескольких точках на предприятии. Начните с главных распределительных устройств; сравните результаты измерения мощности и энергии с показаниями счетчика коммунальной системы энергоснабжения, чтобы убедиться, что счета выставляются правильно. Затем переместитесь ниже в сторону крупных нагрузок; их должно быть легко выявить по току на распределительных устройствах со стороны нагрузки от ввода энергосистемы. Измерение в нескольких точках позволит составить полную картину энергопотребления на предприятии. Следующий вопрос, который обычно задают пользователи, заключается в том, как долго следует проводить энергетическое обследование. Это, разумеется, зависит от предприятия, но рекомендуется проводить измерения в течение периода, соответствующего типичному периоду активности предприятия. Если предприятие работает в течение пяти дней в Области применения неделю и отключается на выходные, скорее всего, семидневное обследование позволит зафиксировать типовые условия. Если предприятие работает круглосуточно, 365 дней в году, один день позволяет получить представление об энергопотреблении, исключая периоды планового технического обслуживания. Чтобы составить полную картину энергопотребления предприятия, не обязательно выполнять измерения одновременно в каждой точке предприятия. Для получения исчерпывающей картины можно выполнить точечные измерения, а затем сравнить результаты по скользящей временной шкале. Например, можно сравнить результаты на вводе в электроустановку за типичный вторник с 06:00 до 12:00 с результатами на крупных нагрузках на предприятии. Обычно существует корреляция между этими профилями.

Регистрация результатов сопутствующих аналоговых измерений: В ходе энергетического обследования рекомендуется регистрировать результаты сопутствующих аналоговых измерений таких параметров, как температура, напряжение, ток или давление. Эти параметры дают более полное представление о рабочих условиях и помогают согласовать эксплуатационные данные оборудования с энергопотреблением. Сопоставляя эти параметры, вы получите большинство данных, необходимых для внесения корректировок и перевода оборудования в более экономный режим работы. Для аналоговых измерений можно задействовать до двух беспроводных модулей Fluke Connect, соединяемых с прибором Fluke 1734, который будет автоматически регистрировать результаты измерений вместе с показаниями мощности и потребляемой энергии.

Регистрация мощности и потребляемой энергии: При подключении оборудование имеет определенное мгновенное потребление мощности в ваттах (Вт) или киловаттах (кВт). Эта мощность накапливается в течение рабочего времени и выражается как потребляемая энергия в киловатт-часах (кВт⋅ч). Электроэнергия — это то, за что выставляет счет энергосбытовая компания, устанавливающая стандартный тариф за киловатт-час. Коммунальные службы могут взимать и другие дополнительные сборы, такие как за пиковое потребление — максимальное потребление мощности за определенный период времени, часто 15 или 30 минут.

Может также взиматься сбор за коэффициент мощности, в зависимости от работающей индуктивной или емкостной нагрузки на предприятии. Оптимизация пикового потребления и коэффициента мощности часто позволяют снизить ежемесячный счет за электроэнергию. Трехфазные регистраторы электроэнергии Fluke 1732 и Fluke 1734 способны измерить и охарактеризовать эти факторы, предоставляя вам возможность проанализировать результаты и сэкономить средства.

Упрощенное исследование нагрузки: В ситуациях, когда бывает трудно или невозможно подключиться для измерения напряжения, функция упрощенного исследования нагрузки позволяет упростить изучение нагрузки путем измерения только силы тока. Пользователь может ввести ожидаемое номинальное напряжение, чтобы выполнить имитацию исследования мощности. Для точного исследования мощности и энергии необходимо контролировать напряжение и ток, но этот упрощенный метод может оказаться полезным при определенных обстоятельствах.

Регистрация общих параметров: Предназначенные для измерения наиболее важных параметров трехфазного питания, приборы Fluke 1732 и Fluke 1734 могут одновременно регистрировать среднеквадратичное напряжение, среднеквадратичное значение тока, напряжение, THD напряжения и тока, активную мощность, реактивную мощность, коэффициент мощности, активную энергию, реактивную энергию и многое другое. Благодаря достаточному объему памяти для регистрации данных более чем за год, модели Fluke 1732 и Fluke 1734 могут определять, какие нагрузки следует оптимизировать, чтобы уменьшить счета за электроэнергию.

Простота использования трехфазного анализатора качества электроэнергии Fluke 1734:

Три датчика тока соединены по отдельности; прибор автоматически обнаруживает и масштабирует зонды. Тонкие датчики тока предназначены для удобства прохождения через узкие места между проводниками и легко настраиваются на 150 или 1500 А для высокой точности практически в любых условиях. Инновационный незапутывающийся плоский проводник напряжения делает подключение простым и надежным, а интеллектуальная функция "Проверить подключение" позволяет автоматически проверить, правильно ли подключен прибор, и выполнить цифровую корректировку типичных проблем подключения без необходимости отключать измерительные провода.

Съемный блок питания можно удобно и безопасно запитать непосредственно от измеряемого контура — больше не нужно искать розетки или вести удлинительные кабели в точку регистрации

Загрузка данных никогда не выполнялась проще или более гибким образом:

• Скачать прямо на флэш-накопитель USB, который подключается непосредственно к порту USB прибора;
• Удаленный просмотр измерений через мобильное приложение и программу для настольного компьютера Fluke Connect поможет вам поддерживать безопасные рабочие расстояния и уменьшит потребность в средствах индивидуальной защиты, ненужных посещениях объекта и контроле;
• Объединение в одном приборе результатов измерений параметров электроэнергии и других данных по техобслуживанию заводского оборудования.

Анализ и составление отчета с помощью трехфазного анализатора качества электроэнергии Fluke 1734:

Получение зарегистрированных данных — это лишь одна часть задачи. Когда у вас будут все необходимые данные, потребуется выделить полезную информацию и составить отчеты, которые можно будет легко передать другим лицам в организации или клиенту, и которые будут легко понятны. Программа Fluke Energy Analyze Plus максимально упрощает эту задачу. С мощными инструментами анализа и возможностью создания пользовательских отчетов вы в считаные минуты сможете передать информацию о своих находках и быстро решить проблемы, чтобы оптимизировать надежность и экономичность системы.
