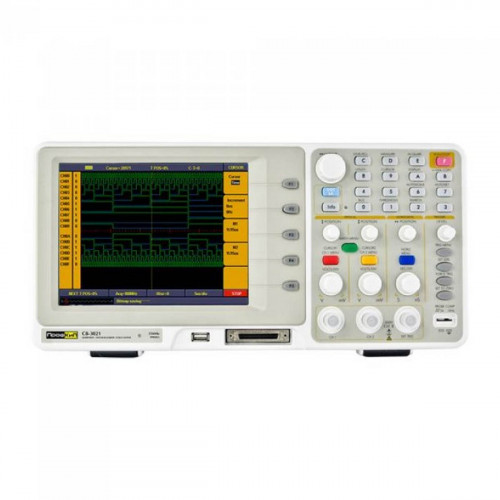

ПрофКиП С8-3021 осциллограф смешанных сигналов

ПрофКиП С8-3021 осциллограф смешанных сигналов 0 162293₽

Нет в наличии

Нет в наличии Код товара: 120997

profkip Производитель

162293₽

Быстрый заказ

Нашли дешевле?

₽ Покупка в кредит

от 9072₽ в месяц

Характеристики

Автоматические измеренияразмах (Uпик-пик), максимальное значение (Uмакс), минимальное значение (Uмин), уровень вершины (Top), уровень основания (Base), амплитуда (Amp), СКЗ (RMS), усреднение (Uavg), выброс (Overshot), выброс до измерения напряжения (Preshoot), частота (Frequency), период (Period), длительность фронта (Rise Time), длительность среза (Fall Time), задержка (Delay), длительность положительного импульса (+Width), длительность отрицательного импульса (-Width), коэффициент заполнения для положительных импульсов (+Duty), коэффициент заполнения для отрицательных импульсов (-Duty)	Вертикальное разрешение (A /D)8 бит (2 канала одновременно)	Вес2.2 кг
Время нарастания≤ 14 нс	Входной импеданс600 кОм ±5%, параллельно с 15 пФ ±5 пФ	Габаритные размеры370 х 180 х 120 мм
Глубина памятимаксимум 4 М каждый канал	Горизонтальная шкала5 нс /дел … 5 с /дел (шаг 1-2.5-5)	Диапазон входного сигнала±30 В

Все характеристики

Информация о доставке

Описание

Назначение осциллографа смешанных сигналов ПрофКиП С8-3021

ПрофКиП С8-3021 – это цифровой двухканальный осциллограф смешанных сигналов, сочетающий в себе функциональность цифрового запоминающего осциллографа и возможности 16-канального логического анализатора. Это дает широкие возможности для наблюдения как аналоговых сигналов до 25 МГц с частотой дискретизации в реальном времени 100 Мвыб /с, так и цифровых сигналов с тактовой частотой до 33 МГц. Широкие технические возможности и функциональность, позволяют использовать цифровой осциллограф смешанных сигналов ПрофКиП С8-3021 для различных научно-технических приложений, при сервисных работах, при технической эксплуатации, диагностики и ремонта, а также в учебных заведениях для образовательных целей.

Особенности и преимущества осциллографа смешанных сигналов ПрофКиП С8-3021

Количество каналов: 2
Полоса пропускания: 0 МГц … 25 МГц
Экран: 7.8 дюймов, цветной (640х800) LCD
Максимальная частота дискретизации в реальном времени: 100 МГц
Глубина памяти: 6 К
Отдельный АЦП для каждого канала
Чувствительность: 5 мВ /дел … 5 В /дел
Сохранение во внутреннюю память: 4 осциллограммы (запись /чтение)
16-канальный логический анализатор в комплекте с логическим пробником
Сбор данных: выборка, пиковый детектор, усреднение
Режимы синхронизации: по фронту, по видео (PAL, SECAM, NTSC поле /строка), по длительности импульса, по скорости нарастания, поочередный запуск каналов
Интерполяция sin X /x, режим растяжки окна (ZOOM)
Автоматические измерения: 20 параметров
Курсорные измерения: ΔU, ΔT
Математические функции: сложение, вычитание, деление, умножение, БПФ (FFT)
Полоса пропускания логического анализатора: 33 МГц
Память логического анализатора: 4 М на канал
Режимы запуска: по фронту, по шине, по шаблону, по последовательному коду, по длительности
Интерфейс: USB (сохранение данных на внешний USB-носитель)

Технические характеристики ПрофКиП С8-3021 осциллограф смешанных сигналов

Автоматические измерения	размах (Uпик-пик), максимальное значение (Uмакс), минимальное значение (Uмин), уровень вершины (Top), уровень основания (Base), амплитуда (Amp), СКЗ (RMS), усреднение (Uavg), выброс (Overshot), выброс до измерения напряжения (Preshoot), частота (Frequency), период (Period), длительность фронта (Rise Time), длительность среза (Fall Time), задержка (Delay), длительность положительного импульса (+Width), длительность отрицательного импульса (-Width), коэффициент заполнения для положительных импульсов (+Duty), коэффициент заполнения для отрицательных импульсов (-Duty)
Вертикальное разрешение (A /D)	8 бит (2 канала одновременно)
Вес	2.2 кг
Время нарастания	≤ 14 нс
Входной импеданс	600 кОм ±5%, параллельно с 15 пФ ±5 пФ
Габаритные размеры	370 х 180 х 120 мм
Глубина памяти	максимум 4 М каждый канал
Горизонтальная шкала	5 нс /дел … 5 с /дел (шаг 1-2.5-5)
Диапазон входного сигнала	±30 В
Интерполяция	sin X /x, режим растяжки окна (ZOOM)
Интерфейс	USB 1.1, RS-232
Количество каналов	2, отдельный АЦП для каждого канала
Курсорные измерения	ΔU, ΔT
Логический анализатор Количество каналов	16
Максимальная частота дискретизации в реальном времени	20 выб /с … 100 Мвыб /с
Максимальное входное напряжение	300 В
Математические функции	сложение, вычитание, деление, умножение, БПФ (FFT)
Настройки сохранения данных	10 настроек
Ослабление пробников	1х, 10х, 100х, 1000х
Питание	100 В … 240 В, 50 Гц /60 Гц
Поиск данных	установлен
Полоса пропускания	0 МГц … 33 МГц
Пороговое напряжение	6 В (4 установки)
Режимы синхронизации	по фронту, по шине, по шаблону, по последовательному коду, по длительности
Сбор данных	выборка, пиковый детектор, усреднение
Система данных	двоичная, десятичная, шестнадцатеричная
Сохранение во внутреннюю память	4 осциллограммы (запись /чтение)
Точность	±3%
Точность (усреднение)	усреднение > 16: ±(3% показаний + 0.05 дел) для ΔU
Установка синхронизации по позиции	предварительная синхронизация, синхронизация с середины экрана, повторная синхронизация
Фигуры Лиссажу	диапазон: полный разность фаз: ±3°
Цифровые фильтры	0, 1, 2 опционально
Чувствительность	5 мВ /дел … 5 В /дел
