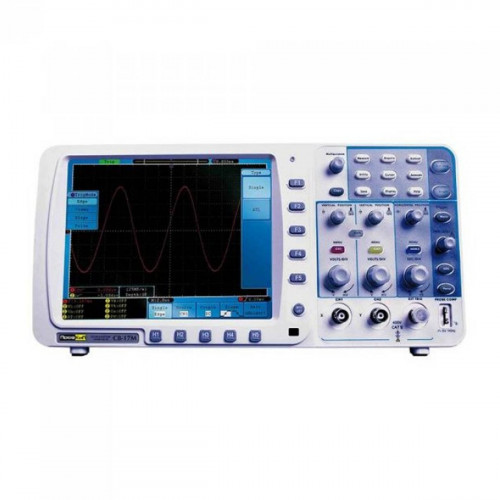

ПрофКиП С8-23М осциллограф цифровой

ПрофКиП С8-23М осциллограф цифровой 0 122130₽

Нет в наличии

Нет в наличии Код товара: 120962

profkip Производитель

122130₽

Быстрый заказ

Нашли дешевле?

₽ Покупка в кредит

от 6827₽ в месяц

Характеристики

Автоматическая установка уровня 50% (типично)входной сигнал ≥ 50 Гц	Автоматические измеренияразмах (Uпик-пик), максимальное значение (Uмакс), минимальное значение (Uмин), уровень вершины (Top), уровень основания (Base), амплитуда (Amp), СКЗ (RMS), усреднение (Uavg), выброс (Overshot), выброс до измерения напряжения (Preshoot), частота (Frequency), период (Period), длительность фронта (Rise Time), длительность среза (Fall Time), задержка (Delay), длительность положительного импульса (+Width), длительность отрицательного импульса (-Width), коэффициент заполнения для положительных импульсов (+Duty), коэффициент заполнения для отрицательных импульсов (-Duty)	Батарея (опционально)7.4 В, 8000 мА
Блокировка уровня100 нс … 10 с	Вертикальное отклонение2 мВ /дел … 10 В /дел	Вес1.8 кг
Время нарастания (60 МГц)≤ 3.5 нс (типично)	Вход Вход усилителяоткрытый (DC), закрытый (AC) и заземленный (GND)	Входной импеданс1 МОм ±2% /10 пФ ±5пФ

Все характеристики

Информация о доставке

Описание

Назначение осциллографа цифрового ПрофКиП С8-23М

Осциллограф цифровой ПрофКиП С8-23М предназначен для исследования сложных периодических и однократных сигналов в полосе частот от 0 МГц до 100 МГц путем их регистрации в цифровой памяти с частотой дискретизации до 1 Гвыб /с, измерения амплитудных и временных параметров исследуемого сигнала и наблюдения самого сигнала и результатов измерений на цифровом дисплее. Отличительной особенностью осциллографа цифрового ПрофКиП С8-23М является большая глубина записи, которая составляет 10 миллионов точек на каждый канал. Пользователь может выбрать один из пяти вариантов длины записи: 1000 точек, 10 К точек, 100 К точек, 1 М точек и 10 М точек. Осциллограф цифровой ПрофКиП С8-23М имеет большой цветной экран с разрешением 800х600 точек, возможность вывода изображения на внешний монитор, сверхкомпактный корпус толщиной всего 7 см. и возможность автономного питания, при подключении батареи, что позволяет использовать прибор при работе в полевых условиях.

Особенности и преимущества осциллографа цифрового ПрофКиП С8-23М

Количество каналов: 2
Полоса пропускания: 0 МГц … 100 МГц
Экран: 8 дюймов, цветной TFT (800х600) LCD
Максимальная частота дискретизации: 1 Гвыб /с
Глубина памяти: 10 М
Интерфейс: USB, LAN, RS-232
Автоматическое измерение параметров (20 видов)
Курсорные измерения (ΔU, ΔT, Δ1 /ΔT)
Математические функции: сложение, вычитание, умножение, деление
Сбор данных: выборка, пиковый детектор, усреднение, интерполяция (sin X /x)
Частотный анализ: БПФ, БПФ с.к.з.
Цифровые фильтры: ФВЧ, ФНЧ
Режим растяжки окна (ZOOM)
Самописец X-Y
Покадровая регистрация осциллограмм (запись /воспроизведение до 1000 кадров)
Память: 15 осциллограмм, 8 профилей настроек

Технические характеристики ПрофКиП С8-23М осциллограф цифровой

Автоматическая установка уровня 50% (типично)	входной сигнал ≥ 50 Гц
Автоматические измерения	размах (Uпик-пик), максимальное значение (Uмакс), минимальное значение (Uмин), уровень вершины (Top), уровень основания (Base), амплитуда (Amp), СКЗ (RMS), усреднение (Uavg), выброс (Overshot), выброс до измерения напряжения (Preshoot), частота (Frequency), период (Period), длительность фронта (Rise Time), длительность среза (Fall Time), задержка (Delay), длительность положительного импульса (+Width), длительность отрицательного импульса (-Width), коэффициент заполнения для положительных импульсов (+Duty), коэффициент заполнения для отрицательных импульсов (-Duty)
Батарея (опционально)	7.4 В, 8000 мА
Блокировка уровня	100 нс … 10 с
Вертикальное отклонение	2 мВ /дел … 10 В /дел
Вес	1.8 кг
Время нарастания (60 МГц)	≤ 3.5 нс (типично)
Вход Вход усилителя	открытый (DC), закрытый (AC) и заземленный (GND)
Входной импеданс	1 МОм ±2% /10 пФ ±5пФ
Габаритные размеры	340 х 155 х 70 мм
Глубина записи	10 млн. точек на канал
Диапазон смещения	±1 В (2 мВ … 50 мВ) ±10 В (100 мВ … 1 В) ±100 В (2 В … 10 В)
Задержка между аналами	150 пс
Измерения Курсорные измерения	ΔU, ΔT, 1 /ΔT
Изолированность каналов	50 МГц: 100:1 10 МГц: 40:1
Интерполяция	sin Х /x
Канал вертикального отклонения АЦП	8 бит
Канал горизонтального отклонения Коэффициент развертки	2 нс /дел … 100 с /дел (шаг 1-2-5)
Количество каналов	2 + 1 внешний канал синхронизации
Максимальное входное напряжение	400 В
Математические операции	сложение (+), вычитание (-), умножение (*), деление (/), БПФ (FFT)
Низкочастотный предел	≥ 5 Гц (на входе, закрытый вход, -3 дБ)
Ограничение полосы пропускания	20 МГц
Ослабление пробников	1х, 10х, 100х, 1000х
Питание	100 В … 240 В, 50 Гц /60 Гц
Погрешность (типично)	внутренняя (INT): ±0.3 дел внешняя (EXT): ±(40 мВ + 6% от установленного значения) EXT /5: ±(200 мВ + 6% от установленного значения)
Погрешность времени выборки и времени задержки	±100 ppm
Погрешность измерения интервалов (100 МГц)	однократный сигнал: ±(время выборки + 100 ppm х измеренное значение + 0.6 нс) усреднение > 16: ±(время выборки + 100 ppm х измеренное значение + 0.4 нс)
Погрешность коэффициента усиления	±3%
Погрешность коэффициента усиления (усреднения)	усреднение по 16 регистрациям: ±(3% + 0.05 дел)
Полоса пропускания	0 МГц … 100 МГц
Полоса пропускания для аналогового периодического сигнала	100 МГц
Полоса пропускания для однократного сигнала	полный диапазон
Поочередная синхронизация	CH1: фронт, длина импульса, ТВ-синхронизация, спад CH2: фронт, длина импульса, ТВ-синхронизация, спад
Регистрация Режим	обычный, пиковый детектор, усреднение
Синхронизация Диапазон	внутренняя (INT): ±6 дел внешняя (EXT): ±600 мВ EXT /5: ±3 В
Синхронизация по видеосигналу	система: NTSC, PAL, SECAM диапазон строк: 1 … 525 (NTSC), 1 … 625 (PAL /SECAM)
Синхронизация по длительности импульса	условие запуска (положительная полярность импульса): >, <, = условие запуска (отрицательная полярность импульса): >, <, = диапазон установок: 24 нс … 10 с
Синхронизация по скорости нарастания	условие запуска (положительная полярность импульса): >, <, = условие запуска (отрицательная полярность импульса): >, <, = диапазон установок: 24 нс … 10 с
Синхронизация по фронту	наклон: нарастающий чувствительность: 0.3 дел
Сохранение во внутреннюю память	15 осциллограмм, 8 профилей настроек
Фигуры Лиссажу	диапазон: полный разность фаз: ±3°
Частота (типично)	1 кГц (прямоугольный сигнал)
Частота дискретизации	0.5 выб /с …1 Гвыб /с
Частота дискретизации на канал	0.5 выб /с … 500 Мвыб /с
