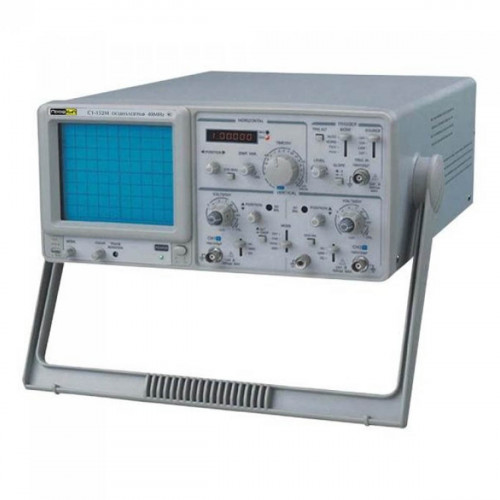

ПрофКиП С1-152М осциллограф сервисный
269280₽
ПрофКиП С1-152М осциллограф сервисный
Нет в наличии
₽
Покупка в кредит
от 15052₽ в месяц
Характеристики
| Z-вход Входной сопротивление~47 кОм | Вес8 кг | Внешний вход синхронизации Входной импеданс1 МОм ±3% /25 пФ ±5 пФ |
| Время нарастания≤ 8.75 нс | Вход усилителязакрытый (AC) | Входной импеданс~ 1МОм /25 пФ |
| Входной уровень≥ 5 Впик-пик | Выходное напряжение2 Впик-пик ±2% | Выходной импеданс1 кОм |
Информация о доставке
Нашли дешевле?
Введите адрес доставки
Описание
Назначение осциллографа сервисного ПрофКиП С1-152М
Осциллограф сервисный ПрофКиП С1-152М предназначен для исследования формы электрических сигналов путем визуального наблюдения на экране электронно-лучевой трубки (ЭЛТ) и измерения их амплитудных и временных характеристик. Область применения осциллографа сервисного ПрофКиП С1-152М – контроль параметров, наладка и ремонт различных радиоэлектронных устройств в лабораториях и промышленных условиях.
Особенности и преимущества осциллографа сервисного ПрофКиП С1-152М
- Количество каналов: 2
- Полоса пропускания: 0 МГц … 40 МГц
- ЭЛТ: 6 дюймов (8 х 10 дел)
- ТВ-синхронизация, режим Y-X
- Масштабирование развертки: х 10
- Отключаемая функция автоматического выбора уровня запуска
- Встроенный 6-разрядный частотомер
Технические характеристики ПрофКиП С1-152М осциллограф сервисный
| Z-вход Входной сопротивление | ~47 кОм |
|---|---|
| Вес | 8 кг |
| Внешний вход синхронизации Входной импеданс | 1 МОм ±3% /25 пФ ±5 пФ |
| Время нарастания | ≤ 8.75 нс |
| Вход усилителя | закрытый (AC) |
| Входной импеданс | ~ 1МОм /25 пФ |
| Входной уровень | ≥ 5 Впик-пик |
| Выходное напряжение | 2 Впик-пик ±2% |
| Выходной импеданс | 1 кОм |
| Выходной сигнал Выход сигнала канала 1 Калибратор Форма сигнала | положительный меандр |
| Габаритные размеры | 310 х 150 х 455 мм |
| Источник синхронизации | канал 1 (CH1), канал 2 (CH2), сложение каналов синхронизации (ALT), сеть (LINE), внешний (EXT) |
| Канал вертикального отклонения Чувствительность | 1 мВ /дел … 1 В /дел ±5% |
| Канал горизонтального отклонения Коэффициент развертки | 0.2 мкс /дел … 0.5 с /дел 20 нс /дел … 50 мс /дел при масштабировании |
| Коэффициент | в пределах 48:52 |
| Линейность развертки | ±5% ±10% при масштабировании |
| Максимальное входное напряжение | 400 В при 1 кГц |
| Максимальный коэффициент развертки | 20 нс /дел |
| Масштабирование развертки | х 10 |
| Питание | 110 В /220 В ±10%, 50 Гц /60 Гц |
| Полоса пропускания (-3 дБ) | 0 МГц … 40 МГц (открытый вход) 10 Гц … 40 МГц (закрытый вход) |
| Полярность синхронизации | "+" или "-" |
| Режим работы | канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV) |
| Режим X-Y Чувствительность | 5 мВ /дел … 5 В /дел ±4% |
| Сдвиг фазы | ≤3° (50 кГц) |
| Синхронизация | блокировка уровня синхронизации |
| Синхронизация Режим | автоматический (AUTO), ждущий (NORM), ТВ-строки (TV-H), ТВ-кадры (TV-V) |
| Точность | ±3% ±5% при масштабировании (20 нс /дел … 50 нс /дел некалиброванное) |
| Ускоряющее напряжение | 12 кВ |
| Частота | 1 кГц |
| Частотный диапазон | 10 Гц … 40 МГц |
| Частотный диапазон X-входа | 500 кГц |
| Частотомер Разрядность | 6-разрядный |
| Чувствительность (2 МГц … 20 МГц) | 1.5 дел (CH1, CH2) 3.0 дел (ALT) 800 мВ (EXT) ТВ-синхронизация > 1дел или 1 В (EXT) |
| Чувствительность (20 Гц … 2 МГц) | 0.5 дел (CH1, CH2) 2.0 дел (ALT) 200 мВ (EXT) ТВ-синхронизация > 1дел или 1 В (EXT) |
| Экспозиционная площадь | 8 х 10 дел (1 дел = 1 см) |
| Электронно-лучевая трубка (ЭЛТ) Тип | прямоугольный, 6 дюймов |
