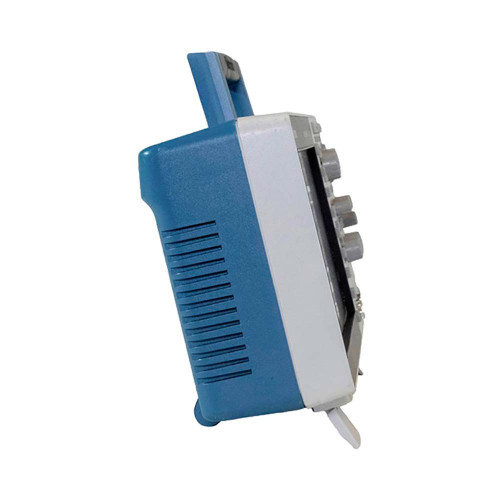

Осциллограф Tektronix TBS2202B
0₽
Осциллограф Tektronix TBS2202B
Нет в наличии
Характеристики
| Автоматизированные измеренияизмеряется 32 параметра, до шести из которых можно вывести на экран одновременновозможно измерение следующих параметров: период, частота, задержка, длительность положительного перепада, длительность отрицательного перепада, скважность положительных импульсов, скважность отрицательных импульсов, длительность положительного импульса, длительность отрицательного импульса, длительность пакета, фаза, положительный глитч, отрицательный глитч, двойной размах, амплитуда, высокий уровень, низкий уровень, максимум, минимум, среднее значение, среднее по периоду, среднеквадратическое значение, среднеквадратическое по периоду, число положительных импульсов, число отрицательных импульсов, число положительных перепадов, число отрицательных перепадов, площадь, площадь периода, задержка между спадом первого канала и фронтом второго канала, задержка между спадами первого и второго каналов, задержка между фронтом первого канала и спадом второго канала и задержка между фронтами первого и второго каналов | Аналоговая полоса пропускания, связь по постоянному токумодели с полосой пропускания 200 МГц: от 0 до>200 МГцмодели с полосой пропускания 100 МГц: от 0 до ≥100 МГцмодели с полосой пропускания 70 МГц: от 0 до ≥70 МГц | БезопасностьUL61010-1, UL61010-2-030, CAN/CSA-C22.2 No. 61010.1, CAN/CSA-C22.2 No. 61010-2:030; соответствует требованиям Директивы по низковольтному оборудованию 2014/35/EU |
| БПФамплитудный спектрвыбор вертикального масштаба БПФ согласно линейному среднеквадратическому значению или среднеквадратическому значению в дБВвыбор окна БПФ: прямоугольное, Хемминга, Хеннинга или БлэкманаХарриса | Вход любого аналогового канала0,4 деления от 0 до 50 МГц0,6 деления от 50 до 100 МГц0,8 деления от 100 до 200 МГц | Входное сопротивление1 МОм ± 1%, 13 пФ ± 1,5 пФ |
| Высокое разрешениеусреднение нескольких выборок за один интервал времени регистрации в одну точку осциллограммы | Высота над уровнем моря ограничена механической прочностью ЖК дидиректива совета EC 2014/30/EU | Высота над уровнем моряРаботадо 3 000 м |
Информация о доставке
Нашли дешевле?
Введите адрес доставки
Описание
Осциллограф Tektronix TBS2202B оборудован двумя аналоговыми каналами с полосой пропускания 200 МГц и частотой дискретизации до 2 Гвыб/с. Прибор отличается от бюджетных аналогов повышенной эффективностью и производительностью, благодаря чему широко используется в лабораторной практике и в сфере образования.
Цифровой осциллограф способен решать различные задачи, обеспечивая 32 типа автоматических измерений, с одновременным выводом на экран до шести параметров, и поддерживая возможность выполнения арифметических операций с сигналами разных каналов между собой и анализ в частотной области с помощью БПФ. Использование интерфейса TekVPI упрощает выполнение работ при задействовании различных активных и пассивных пробников, за счет автоматической настройки параметров измерений.
Особенности и преимущества
Запоминающий осциллограф Tektronix TBS2202B оборудован TFT-экраном c увеличенным количеством делений по горизонтали и вертикали, который отображает на 50% больше информации, по сравнению изделиями младшей линейки TBS1000, позволяя визуально контролировать сигналы значительной протяженности без прокрутки. Дистанционные интерфейсы с обратной стороны корпуса можно использовать как для автоматизации работ с помощью ПК, так и для интеграции осциллографа в состав исследовательской/измерительной системы либо учебного комплекса для выполнения лабораторных работ.
Функции обучения Tektronix TBS2202B
- Поддержка платформы TekSmartLab – осциллограф может быть легко интегрирован в состав лабораторной системы, с поддержкой контроля выполнения работ через единую центральную станцию.
- Функция Courseware предназначена для обучения студентов, которым при загрузке в прибор лабораторных работ предоставляется доступ к пошаговым инструкциям и шаблонам отчетов; центр Tektronix предлагает более сотни готовых типовых лабораторных работ.
- Встроенное руководство – по нажатию кнопки Function на экран выводится информация по функциональным возможностям и особенностям самого прибора и лабораторной системы TekSmartLab.
- Система HelpEverywhere предоставляет справочные материалы в виде текстовых и графических подсказок и рекомендаций при навигации по пунктам основного меню.
- Отключаемые автоматические режимы позволяют обучаемым практиковаться в использовании органов управления – для тренировки правильности ручной установки параметров настройки и измерений с целью усвоения принципов работы.
Технические характеристики Осциллограф Tektronix TBS2202B
| Автоматизированные измерения | измеряется 32 параметра, до шести из которых можно вывести на экран одновременновозможно измерение следующих параметров: период, частота, задержка, длительность положительного перепада, длительность отрицательного перепада, скважность положительных импульсов, скважность отрицательных импульсов, длительность положительного импульса, длительность отрицательного импульса, длительность пакета, фаза, положительный глитч, отрицательный глитч, двойной размах, амплитуда, высокий уровень, низкий уровень, максимум, минимум, среднее значение, среднее по периоду, среднеквадратическое значение, среднеквадратическое по периоду, число положительных импульсов, число отрицательных импульсов, число положительных перепадов, число отрицательных перепадов, площадь, площадь периода, задержка между спадом первого канала и фронтом второго канала, задержка между спадами первого и второго каналов, задержка между фронтом первого канала и спадом второго канала и задержка между фронтами первого и второго каналов |
|---|---|
| Аналоговая полоса пропускания, связь по постоянному току | модели с полосой пропускания 200 МГц: от 0 до>200 МГцмодели с полосой пропускания 100 МГц: от 0 до ≥100 МГцмодели с полосой пропускания 70 МГц: от 0 до ≥70 МГц |
| Безопасность | UL61010-1, UL61010-2-030, CAN/CSA-C22.2 No. 61010.1, CAN/CSA-C22.2 No. 61010-2:030; соответствует требованиям Директивы по низковольтному оборудованию 2014/35/EU |
| БПФ | амплитудный спектрвыбор вертикального масштаба БПФ согласно линейному среднеквадратическому значению или среднеквадратическому значению в дБВвыбор окна БПФ: прямоугольное, Хемминга, Хеннинга или БлэкманаХарриса |
| Вход любого аналогового канала | 0,4 деления от 0 до 50 МГц0,6 деления от 50 до 100 МГц0,8 деления от 100 до 200 МГц |
| Входное сопротивление | 1 МОм ± 1%, 13 пФ ± 1,5 пФ |
| Высокое разрешение | усреднение нескольких выборок за один интервал времени регистрации в одну точку осциллограммы |
| Высота над уровнем моря ограничена механической прочностью ЖК ди | директива совета EC 2014/30/EU |
| Высота над уровнем моряРабота | до 3 000 м |
| Габаритные размеры TBS2xx4(ВxШxГ) | 201.5 x 412.8 x 128.1 мм |
| Диапазон задержки запуска | от 20 нс до 8 с |
| Диапазон задержки развертки | от -15 дел. до 5000 с |
| Диапазон сдвига фаз | ±100 нс |
| Диапазон скорости развертки | от 1 нс/дел. до 100 с/дел. |
| Диапазон смещения по вертикали | ± 1 В при чувствительности по вертикали от 2 мВ/дел. до 63 мВ/дел.± 10 В при чувствительности по вертикали от 64 мВ/дел. до 999 мВ/дел.± 100 В при чувствительности по вертикали от 1 В/дел. до 10 В/дел. |
| Диапазон чувствительности по вертикали | от 2 мВ/дел. до 10 В/дел. |
| Диапазоны уровней запуска | любой входной канал: ±4,9 делений от центра экрана |
| Длина записи | 5 млн. точек |
| Для четырехканальных моделей | Ch 3 - Ch 4Ch 3 + Ch 4Ch 4 - Ch 3Ch 3 X Ch 4 |
| Зазоры для охлаждения | 50 мм с левой и с задней сторон прибора |
| Замок Кенсингтона | гнездо на задней панели для стандартного замка Кенсингтона |
| Измерение параметров сигнала Курсоры | время, амплитуда и экранные курсоры |
| Источник питанияНапряжение источника питания | от 100 до 240 Вср.кв., ±10 % |
| Количество каналов | 2 |
| Компенсатор пробника | амплитуда 5 Вчастота 1 кГц |
| Координатная сетка | сетка, без сетки |
| Коэффициент подавления синфазного сигнала (тип.) | 100:1, на частоте 60 Гц, снижение до 10:1 при синусоидальном сигнале 50 МГц для одинаковых настроек чувствительности по вертикали и режима связи в каждом канале |
| Макс. входное напряжение, 1 МОм | 300 В ср. кв., категория электробезопасности II; с пиковым напряжением ≤±450 В |
| Масса TBS2xx2 | 2,62 кг (с упаковкой 5,1 кг) |
| Масса TBS2xx4 | 4,17 кг (с упаковкой 7 кг) |
| Математическая обработка осциллограммАрифметические операции | сложение, вычитание и умножение |
| Математические операцииДля всех моделей | Ch 1 - Ch 2Ch 2 - Ch 1Ch 1 + Ch 2Ch 1 X Ch 2FFT |
| Обнаружение пиковых значений | захват глитчей длительностью от 3,5 нс на всех режимах развертки |
| Относительная влажностьПри работе | от 5% до 95% при температуре до +30°C от 5% до 60% при температуре от +30°Cдо +50°C без образования конденсата |
| Погрешность генератора развертки | ±25 х 10-6 в любом интервале ≥1 мс |
| Погрешность измерения пост. напряжения в режиме усреднения | усреднение>16 сигналов ±((погрешн. усиления пост. напряжения) * |показание - (смещение - положение)| + погрешн. смещения + 0,11 дел. + 1 мВ) |
| Погрешность усиления постоянного напряжения | ± 2% при чувствительности от 10 В/дел. до 5 мВ/дел± 3% (тип.) при чувствительности 2 мВ/дел |
| Полоса пропускания | 200 МГц |
| Порт LAN (Ethernet) | розетка RJ-45, поддерживает стандарт 10/100BASE-T |
| Порт ведомого устройства | расположен на задней панели. Поддерживает управление осциллографом через интерфейс USBTMC или GPIB (с переходником TEK-USB-488) |
| Порты ввода/выводаВысокоскоростной хост-порт USB 2.0 | поддерживает USB накопители, адаптеры Wi-Fi. Один порт на задней панели, один – на передней панели |
| Потребляемая мощность | не более 80 Вт |
| Представление сигналов | векторы, переменное послесвечение и бесконечное послесвечение |
| При хранении | от 5% до 95% при температуре до +30°C от 5% до 60% при температуре от +30°Cдо +50°C без образования конденсата |
| Программное обеспечение для дистанционного управленияВеб-сервер | встроенный веб-сервер обеспечивает дистанционное управление чувствительностью и разверткой, запуском и измерениямипозволяет сохранять осциллограммы и снимки экран на флеш-накопитель USB |
| Прокрутка | прокрутка осциллограммы по экрану справа налево со скоростью развертки, меньшей или равной 40 мс/дел. (400 мс/дел. при длине записи 20 млн точек) |
| Развязка между каналами | ≥100:1 при ≤200 МГц |
| Размер шкалы по вертикали | ± 5 делений |
| Разрешение | 800 x 480 (WVGA) |
| Разрешение по вертикали | 8 бит |
| Режим входа запуска | связь по постоянному току, ФВЧ (подавление частоты>50 кГц), ФНЧ (подавление частоты |
| Режимы входа | переменный ток, постоянный ток |
| Режимы захвата данныхВыборка | захват значений выборок |
| Система вертикального отклонения аналоговых каналовАппаратное ог | 20 МГц |
| Система вертикального отклонения аналоговых каналовОтклонение по | ± (1 мВ + 0,1 дел) |
| Система горизонтального отклонения аналоговых каналовМаксимальна | 5 мс |
| Система запускаРежимы запуска | автоматический, ждущий и однократный |
| Система хранения данныхВремя хранения данных в энергонезависимой | неограниченное время хранения настроек, введенных с передней панели, сохраненных осциллограмм и калибровочных коэффициентов |
| Совместимые USB адаптеры Wi-Fi | NETGEAR WNA1000M, WNA3100M, D-LINK DWA-131, TP-LINK TL-WN823N |
| Стробирование | выделяет конкретное появление события в захваченном сигнале для выполнения его измеренияизмерение выполняется по курсорам экрана, курсорам сигнала или по всей длине записи. |
| Типы запуска | по перепаду (по положительному, отрицательному или любому перепаду сигнала в любом канале. Возможна связь по постоянному току, ФНЧ, ФВЧ и подавление шума) длительность импульса (запуск по положительным или отрицательным импульсам, длительность которых>,рант (запуск по импульсу, который пересек один порог, но не пересек второй порог перед повторным пересечением первого) |
| Усреднение | усреднение от 2 до 512 осциллограмм |
| Физические характеристикиГабаритные размеры TBS2xx2(ВxШxГ) | 174.9 x 372.4 x 103.3 мм |
| Формат | YT и XY |
| Характеристики экранаТип дисплея | жидкокристаллический цветной TFT дисплей с диагональю 9 дюймов (228 мм) |
| Хранение | до 12 000 м |
| Частота дискретизации | 2 Гвыб./с - половина каналов 1 Гвыб./с - все каналы |
| Частота источника питания | от 47 до 63 Гц (от 100 до 240 В)от 360 до 440 Гц (от 100 до 132 В) |
| Часы реального времени | программируемые часы считают время в годах, месяцах, днях, часах, минутах и секундах |
| Электромагнитная совместимость, условия окружающей среды и безоп | работа: от 0°C до +50°Cхранение:от -40°C до +71°C |
