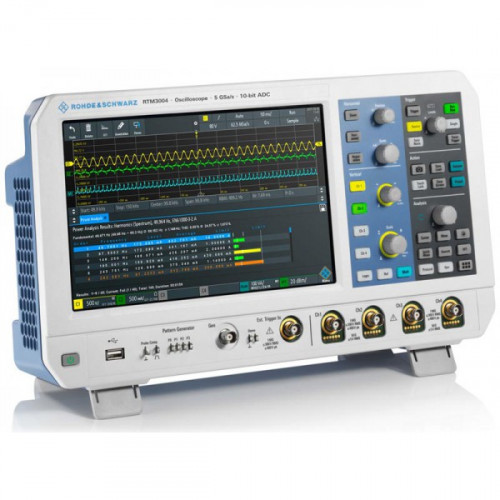

Осциллограф Rohde Schwarz RTM3004-B243 (RTM3000-34)

Осциллограф Rohde Schwarz RTM3004-B243 (RTM3000-34) 0 1005539₽

Нет в наличии

Нет в наличии Код товара: 81990

Rohde Schwarz Производитель

1005539₽

Быстрый заказ

Нашли дешевле?

₽ Покупка в кредит

от 56207₽ в месяц

Характеристики

Анализ осциллограммАвтоматические измеренияДо 31 измерений, разбитых по категориям амплитуда/ время/ частота/ мощность/статистика	Вертикальное разрешение10 бит(16 бит в режиме high-resolution)	Виды запускаСтандартно: edge, width, video (PAL, NTSC, SECAM, PAL-M, SDTV 576i, HDTV 720p/1080i/1080p), pattern, runt, rise/fall time, timeout, line Опционально: serial bus: I2C, SSPI, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN, audio (I2S, LJ, RJ, TDM), MIL-STD-1553, ARINC 429
Время нарастания переходной характеристики (расчетное)1 нс	Габаритные размеры (Ш×В×Г)90×220×152 мм	Глубина памяти40 млн. точек на канал / 80 млн. точек с чередованием до 428 млн. точек сегментированной памяти (RTB-K15)
Диапазон значений коэффициента отклонения по вертикалиНа 50 Ω: от 0,5 мВ/дел до 1 В/дел на 1 МΩ: от 0,5 мВ/дел до 10 В/дел	ДисплейТипЕмкостной цветной сенсорный, диагональ 10.1 дюймов	Дополнительные возможности(Опция RTM-B6)Генератор сигналов произРазрешение 14 бит, дискретизация 250 млн.выборок/сСинус: 0.1 Гц – 25 МГцИмпульс/прямоугольный: 0.1 Гц – 10 МГцпилообразный/треугольный/sinc/exp: 0.1 Гц – 1 МГцШум: макс. полоса 25 МГцПроизвольная форма: макс. 10 млн. выб./с, 32 тыс. точекТипы модуляции: AM, FM, ASK, FSK4 битные тестовые последовательностиI2C, SPI, UART, CAN/LIN

Все характеристики

Информация о доставке

Описание

R&S®RTM3000 – это не только осциллограф. Он может включать в себя логический анализатор, анализатор протоколов, генератор сигналов и цифровых последовательностей, цифровой вольтметр и специальные режимы работы для частотного анализа, тестирования по маске и длительного захвата данных. Отлаживать электронные системы всех видов становится просто и эффективно. R&S®RTM3000 - это выгодная инвестиция по очень привлекательной цене.

R&S®RTM3000 сочетает десятикратную эффективность (10-разрядный АЦП, 10-кратный объем памяти и сенсорный экран с диагональю 10,1") с интерфейсом пробников Rohde & Schwarz для всех пробников Rohde & Schwarz.

4 аналоговых канала. 16 цифровых каналов (опция).

Полоса пропускания (аналоговые каналы) - 350 МГц; частота дискретизации - 5 Гвыб/с (2,5 Гвыб/с на канал);

макс. память - 80 М (40 М на каждый канал), 400 М - сегментируемая память (опция);

скорость захвата 64000 осц/сек;

вертик. разрешение 10 бит (16 бит в режиме высокого разрешения);

коэф. отклонения от 0,5 мВ/дел до 10 В/дел;

входной импеданс: 1 МОм/50 ОМ;

развертка от 0,5 нс/дел до 500 с/дел.

Стандартно 7 типов запуска, опционально I2C/PI, UART/RS-232, CAN/LIN, аудио, ARINC, MIL.

Курсорные измерения. 31 автоизмерение;

матем. функции;

БПФ. Встроенный частотомер 6 разрядов. Цифровой вольтметр. Генератор сигналов произвольной формы и тестовых последовательностей (опция).

Спектроанализатор (опция)

Интерфейс: USB-host, USB-device, LAN. Дисплей: 10,1" 1280х800 пикселей (WXGA), сенсорный.

Вес: 3,3 кг.

Размеры: 390 x 220 x 152 мм.

Технические характеристики Осциллограф Rohde Schwarz RTM3004-B243 (RTM3000-34)

Анализ осциллограммАвтоматические измерения	До 31 измерений, разбитых по категориям амплитуда/ время/ частота/ мощность/статистика
Вертикальное разрешение	10 бит(16 бит в режиме high-resolution)
Виды запуска	Стандартно: edge, width, video (PAL, NTSC, SECAM, PAL-M, SDTV 576i, HDTV 720p/1080i/1080p), pattern, runt, rise/fall time, timeout, line Опционально: serial bus: I2C, SSPI, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN, audio (I2S, LJ, RJ, TDM), MIL-STD-1553, ARINC 429
Время нарастания переходной характеристики (расчетное)	1 нс
Габаритные размеры (Ш×В×Г)	90×220×152 мм
Глубина памяти	40 млн. точек на канал / 80 млн. точек с чередованием до 428 млн. точек сегментированной памяти (RTB-K15)
Диапазон значений коэффициента отклонения по вертикали	На 50 Ω: от 0,5 мВ/дел до 1 В/дел на 1 МΩ: от 0,5 мВ/дел до 10 В/дел
ДисплейТип	Емкостной цветной сенсорный, диагональ 10.1 дюймов
Дополнительные возможности(Опция RTM-B6)Генератор сигналов произ	Разрешение 14 бит, дискретизация 250 млн.выборок/сСинус: 0.1 Гц – 25 МГцИмпульс/прямоугольный: 0.1 Гц – 10 МГцпилообразный/треугольный/sinc/exp: 0.1 Гц – 1 МГцШум: макс. полоса 25 МГцПроизвольная форма: макс. 10 млн. выб./с, 32 тыс. точекТипы модуляции: AM, FM, ASK, FSK4 битные тестовые последовательностиI2C, SPI, UART, CAN/LIN
Импеданс	Аналоговые каналы: 50 Ω+/-1,5%, 1 МΩ+/-1%, 14 пФ +/-1 пФЛогические каналы: 100 кΩ+/-2%, ~4 пФ
Курсорные измерения	ВерАнализ осциллограммтикальные, горизонтальные, V-marker
Максимальная входная частота для логических каналов	400 МГц
Максимальное входное напряжение	Аналоговые каналы: на 50 Ω: 5 В(СКЗ), макс. 30 В(пик) на 1 МΩ: 300 В (СКЗ), макс. 400 В (ПИК)Логические каналы: +/- 40 В (ПИК)
Масса	3,3 кг
Математика	17 базовых фунций, БПФ
Общие характеристикиИнтерфейсы	USB host, USB device, LAN
Погрешность временной развертки	2,5x10-6 после калибровки, 3,5x10-6 в течение калибровочного интервала
Разрешение	1280х800 пикселей (WXGA)
Режимы запуска	Автоматический, ждущий, однократный
Система вертикального отклоненияВходные каналы	4 осциллографических 16 логических (RTM-B1)Полосы пропускания для аналоговых каналов350 МГц
Система горизонтального отклоненияДиапазон временной развертки	От 0,5 нс/дел до 500 с/дел
Система сбора данныхЧастота дискретизации аналоговые каналы	2,5 ГВыб/с (нормальный режим) 5 ГВыб/с (с чередованием)
Система синхронизацииИсточники синхронизации	Аналоговые каналы, логические каналы (опционально)
Скорость обновления	До 64’000 осциллограмм/с
Тестирование по маске	Тестирование по критерию годен/не годен;
Цифровой вольтметр (DVM)	Источник: аналоговые каналы; Разрешение: 3 разряда; Измерение напряжения: DC, AC+DCскз и ACскз
Частота дискретизации логические каналы	2,5 ГВыб/с (2 лог. пробника), 5 ГВыб/с (1 лог. пробник)
Частотомер	Измерения: частота, период, Разрешение: 6 разрядов;
