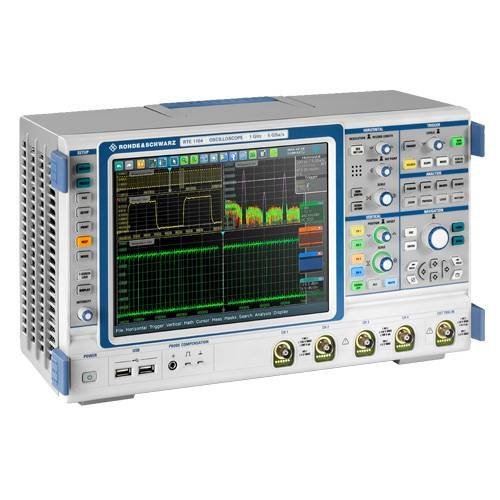

Осциллограф Rohde Schwarz RTE1054

Осциллограф Rohde Schwarz RTE1054 0 1858705₽

Нет в наличии

Нет в наличии Код товара: 53888

Rohde Schwarz Производитель

1858705₽

Быстрый заказ

Нашли дешевле?

₽ Покупка в кредит

от 103896₽ в месяц

Характеристики

c опц. RTE-B10120/80	c опц. RTE-B10250/200	Арифметические операцииВыключены, огибающая, усреднение
Время нарастания переходной характеристики (расчетное)<700 пс	Входной импеданс50 Ω+/- 1.5 %	Габаритные размеры (Ш-В-Г), мм427 × 249 × 204
Глубина памяти (все каналы/на одном канале), млн.точекстандартно10/40	Задержка между каналами<200 пс	ИнтерфейсыUSB (2 портатип- A, версия 2.0), USB (2портатип- A, версия3.0),LAN, DVI-D для внешнего монитора, GPIB(опционально)

Все характеристики

Информация о доставке

Описание

Цифровые осциллографы серии R&S®RTE
200 МГц, 350 МГц, 500 МГц, 1 ГГц, 1.5 ГГц и 2 ГГц; 2 и 4 канала

Цифровой осциллограф R&S®RTE представляют собой идеальное решение для выполнения расширенной отладки и решения задач анализа в лабораторных условиях. Кроме того, они могут быть использованы в специализированных областях применения, таких как - анализ мощности, анализ ЭМП и т.д. Опция смешанных сигналов MSO и различные опции анализа данных последовательных протоколов делают осциллографы прекрасным инструментом для тестирования аппаратной части различных устройств.

Семейство R&S®RTE
Базовый модуль /Полоса пропускания / Каналы
R&S®RTE1022 200 M Гц / 2
R&S®RTE1024 200 M Гц / 4
R&S®RTE1032 350 M Гц / 2
R&S®RTE1034 350 M Гц / 4
R&S®RTE1052 500 M Гц / 2
R&S®RTE1054 500 МГц / 4
R&S®RTE1102 1 ГГц / 2
R&S®RTE1104 1 ГГц / 4
R&S®RTE1152 1.5 ГГц / 2
R&S®RTE1154 1.5 ГГц / 4
R&S®RTE1202 2 ГГц /2
R&S®RTE1204 2 ГГц /4

С помощью опций B200-B214 можно расширить имеющиеся полосы пропускания.

Основные свойства
Производительность: Повышенная надежность измерений
Высокая разрешающая способность по времени и большая глубина памяти (частота дискретизации 5 млрд отсчетов/сек, глубина памяти 10 млн отсчетов на канал)
Быстрое обнаружение редко возникающих ошибок сигнала (частота обновления 1 млносц/сек)
Запуск по определенным событиям сигналов, а не по шуму (уникальная функция запуска по цифровому сигналу)

Анализ сигналов: Расширенный набор функций и быстрое получение результатов
Функция QuickMeas: получение ключевых результатов измерения нажатием одной кнопки
Функция БПФ: простой способ анализа спектра сигналов
Функция архива: возврат к предыдущим результатам измерения
Тестирование по маске: настройка в считанные секунды
Широкий выбор функций измерения
Многообразие прикладных решений

Удобство эксплуатации: Использование с удовольствием
Полностью настраиваемый экран (функция SmartGrid, пиктограммы сигналов)
Сенсорный экран высокого разрешения (разрешение XGA, 1024 x 768 пикселей)
Быстрый доступ к ключевым инструментам (настраиваемая панель инструментов с логически с группированными инструментами)
Получение подробной информации о сигнале одним касанием пальца (функция FingertipZoom)
Функция отмены/восстановления, обеспечивающая возможность исправления ошибок

Технические характеристики Осциллограф Rohde Schwarz RTE1054

c опц. RTE-B101	20/80
c опц. RTE-B102	50/200
Арифметические операции	Выключены, огибающая, усреднение
Время нарастания переходной характеристики (расчетное)	<700 пс
Входной импеданс	50 Ω+/- 1.5 %
Габаритные размеры (Ш-В-Г), мм	427 × 249 × 204
Глубина памяти (все каналы/на одном канале), млн.точекстандартно	10/40
Задержка между каналами	<200 пс
Интерфейсы	USB (2 портатип- A, версия 2.0), USB (2портатип- A, версия3.0),LAN, DVI-D для внешнего монитора, GPIB(опционально)
Максимальное входное напряжение	на 50 Ω: 5 В (СКЗ), макс. 30 В (пик)
Масса (номинально, без опций)	8,6 кг
Общие характеристикиДисплей	Диагональ 10,4" LC TFT цветной сенсорныйэкран, разрешение 1024х768
Операции с осциллограммамиАлгебраические категории	математические, логические операции, сравнение,частотная область, цифровые фильтры
Операции, оптимизированные на аппаратном уровне	+, -, *, 1/x, \|x\|, производная, log10, ln,log2,масштабирование,FIR, FFT
Погрешность временной развертки	+/- 5·10-6
Полоса пропускания (на уровне -3 дБ) при импедансе 50 Ω	500 МГц
Разрешение АЦП (ENOB)	При синусоидальном сигнале с максимальнойамплитудой и частотой –3 dB относительно полосы пропускания:
Режимы сбора данных	Комбинирование режимов с повышением разрешения(интерполяция и эквивалентная временная дискретизация) идецимацией/прореживанием (отсчётный, пиковое детектирование, высокоеразрешение и среднеквадратичный)
Система вертикального отклоненияКоличество каналов	4
Система горизонтального отклоненияДиапазон временной развертки	от 50 пс/дел до 50 с/дел
Система сбора данныхЧастота дискретизации (в режиме реального вр	макс. 5 Гвыб/с на каждом канале
Система синхронизацииРежимы синхронизации	по импульсу, по глитчу, по длительности,рант,по окну, по тайм-ауту, по интервалу, по крутизне сигнала, Data2Clock, пошаблону, по состоянию, по заданной последовательности, ТВ/видео
Скорость сбора данных (в режиме реального времени)	> 1 млн. осциллограмм/с
Функции анализа и измеренийФункции анализа с аппаратным ускорени	спектр, гистограмма, испытания на соответствиемаске, курсор
Функции измерения с аппаратным ускорением	амплитудные измерения, временные измерения
Чувствительность	на 50 Ω: от 500 мкВ/дел до 1 В/дел
Чувствительность (задание гистерезиса системы запуска)	Устанавливается автоматически или вручнуюот от0В дел до 5 дел * вх. чувствительность
