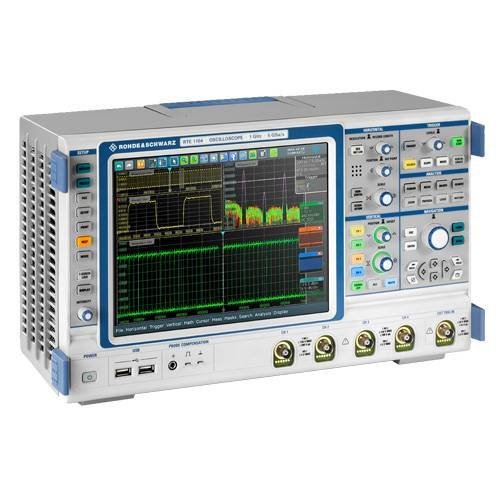

Осциллограф Rohde Schwarz RTE1024
813498₽
Осциллограф Rohde Schwarz RTE1024
Нет в наличии
₽
Покупка в кредит
от 45472₽ в месяц
Характеристики
| c опц. RTE-B10120/80 | c опц. RTE-B10250/200 | Арифметические операцииВыключены, огибающая, усреднение |
| Время нарастания переходной характеристики (расчетное)< 1,75 нс | Входной импеданс50 Ω+/- 1.5 % | Габаритные размеры (Ш-В-Г), мм427 × 249 × 204 |
| Глубина памяти (все каналы/на одном канале), млн.точекстандартно10/40 | Задержка между каналами<200 пс | ИнтерфейсыUSB (2 портатип- A, версия 2.0), USB (2портатип- A, версия3.0),LAN, DVI-D для внешнего монитора, GPIB(опционально) |
Информация о доставке
Нашли дешевле?
Введите адрес доставки
Описание
Цифровые осциллографы серии R&S®RTE
200 МГц, 350 МГц, 500 МГц, 1 ГГц, 1.5 ГГц и 2 ГГц; 2 и 4 канала
Цифровой осциллограф R&S®RTE представляют собой идеальное решение для выполнения расширенной отладки и решения задач анализа в лабораторных условиях. Кроме того, они могут быть использованы в специализированных областях применения, таких как - анализ мощности, анализ ЭМП и т.д. Опция смешанных сигналов MSO и различные опции анализа данных последовательных протоколов делают осциллографы прекрасным инструментом для тестирования аппаратной части различных устройств.
Семейство R&S®RTE
Базовый модуль /Полоса пропускания / Каналы
R&S®RTE1022 200 M Гц / 2
R&S®RTE1024 200 M Гц / 4
R&S®RTE1032 350 M Гц / 2
R&S®RTE1034 350 M Гц / 4
R&S®RTE1052 500 M Гц / 2
R&S®RTE1054 500 МГц / 4
R&S®RTE1102 1 ГГц / 2
R&S®RTE1104 1 ГГц / 4
R&S®RTE1152 1.5 ГГц / 2
R&S®RTE1154 1.5 ГГц / 4
R&S®RTE1202 2 ГГц /2
R&S®RTE1204 2 ГГц /4
С помощью опций B200-B214 можно расширить имеющиеся полосы пропускания.
Основные свойства
Производительность: Повышенная надежность измерений
Высокая разрешающая способность по времени и большая глубина памяти (частота дискретизации 5 млрд отсчетов/сек, глубина памяти 10 млн отсчетов на канал)
Быстрое обнаружение редко возникающих ошибок сигнала (частота обновления 1 млносц/сек)
Запуск по определенным событиям сигналов, а не по шуму (уникальная функция запуска по цифровому сигналу)
Анализ сигналов: Расширенный набор функций и быстрое получение результатов
Функция QuickMeas: получение ключевых результатов измерения нажатием одной кнопки
Функция БПФ: простой способ анализа спектра сигналов
Функция архива: возврат к предыдущим результатам измерения
Тестирование по маске: настройка в считанные секунды
Широкий выбор функций измерения
Многообразие прикладных решений
Удобство эксплуатации: Использование с удовольствием
Полностью настраиваемый экран (функция SmartGrid, пиктограммы сигналов)
Сенсорный экран высокого разрешения (разрешение XGA, 1024 x 768 пикселей)
Быстрый доступ к ключевым инструментам (настраиваемая панель инструментов с логически с группированными инструментами)
Получение подробной информации о сигнале одним касанием пальца (функция FingertipZoom)
Функция отмены/восстановления, обеспечивающая возможность исправления ошибок
200 МГц, 350 МГц, 500 МГц, 1 ГГц, 1.5 ГГц и 2 ГГц; 2 и 4 канала
Цифровой осциллограф R&S®RTE представляют собой идеальное решение для выполнения расширенной отладки и решения задач анализа в лабораторных условиях. Кроме того, они могут быть использованы в специализированных областях применения, таких как - анализ мощности, анализ ЭМП и т.д. Опция смешанных сигналов MSO и различные опции анализа данных последовательных протоколов делают осциллографы прекрасным инструментом для тестирования аппаратной части различных устройств.
Семейство R&S®RTE
Базовый модуль /Полоса пропускания / Каналы
R&S®RTE1022 200 M Гц / 2
R&S®RTE1024 200 M Гц / 4
R&S®RTE1032 350 M Гц / 2
R&S®RTE1034 350 M Гц / 4
R&S®RTE1052 500 M Гц / 2
R&S®RTE1054 500 МГц / 4
R&S®RTE1102 1 ГГц / 2
R&S®RTE1104 1 ГГц / 4
R&S®RTE1152 1.5 ГГц / 2
R&S®RTE1154 1.5 ГГц / 4
R&S®RTE1202 2 ГГц /2
R&S®RTE1204 2 ГГц /4
С помощью опций B200-B214 можно расширить имеющиеся полосы пропускания.
Основные свойства
Производительность: Повышенная надежность измерений
Высокая разрешающая способность по времени и большая глубина памяти (частота дискретизации 5 млрд отсчетов/сек, глубина памяти 10 млн отсчетов на канал)
Быстрое обнаружение редко возникающих ошибок сигнала (частота обновления 1 млносц/сек)
Запуск по определенным событиям сигналов, а не по шуму (уникальная функция запуска по цифровому сигналу)
Анализ сигналов: Расширенный набор функций и быстрое получение результатов
Функция QuickMeas: получение ключевых результатов измерения нажатием одной кнопки
Функция БПФ: простой способ анализа спектра сигналов
Функция архива: возврат к предыдущим результатам измерения
Тестирование по маске: настройка в считанные секунды
Широкий выбор функций измерения
Многообразие прикладных решений
Удобство эксплуатации: Использование с удовольствием
Полностью настраиваемый экран (функция SmartGrid, пиктограммы сигналов)
Сенсорный экран высокого разрешения (разрешение XGA, 1024 x 768 пикселей)
Быстрый доступ к ключевым инструментам (настраиваемая панель инструментов с логически с группированными инструментами)
Получение подробной информации о сигнале одним касанием пальца (функция FingertipZoom)
Функция отмены/восстановления, обеспечивающая возможность исправления ошибок
Технические характеристики Осциллограф Rohde Schwarz RTE1024
| c опц. RTE-B101 | 20/80 |
|---|---|
| c опц. RTE-B102 | 50/200 |
| Арифметические операции | Выключены, огибающая, усреднение |
| Время нарастания переходной характеристики (расчетное) | < 1,75 нс |
| Входной импеданс | 50 Ω+/- 1.5 % |
| Габаритные размеры (Ш-В-Г), мм | 427 × 249 × 204 |
| Глубина памяти (все каналы/на одном канале), млн.точекстандартно | 10/40 |
| Задержка между каналами | <200 пс |
| Интерфейсы | USB (2 портатип- A, версия 2.0), USB (2портатип- A, версия3.0),LAN, DVI-D для внешнего монитора, GPIB(опционально) |
| Максимальное входное напряжение | на 50 Ω: 5 В (СКЗ), макс. 30 В (пик) |
| Масса (номинально, без опций) | 8,6 кг |
| Общие характеристикиДисплей | Диагональ 10,4" LC TFT цветной сенсорныйэкран, разрешение 1024х768 |
| Операции с осциллограммамиАлгебраические категории | математические, логические операции, сравнение,частотная область, цифровые фильтры |
| Операции, оптимизированные на аппаратном уровне | +, -, *, 1/x, |x|, производная, log10, ln,log2,масштабирование,FIR, FFT |
| Погрешность временной развертки | +/- 5·10-6 |
| Полоса пропускания (на уровне -3 дБ) при импедансе 50 Ω | 200 МГц |
| Разрешение АЦП (ENOB) | При синусоидальном сигнале с максимальнойамплитудой и частотой –3 dB относительно полосы пропускания: |
| Режимы сбора данных | Комбинирование режимов с повышением разрешения(интерполяция и эквивалентная временная дискретизация) идецимацией/прореживанием (отсчётный, пиковое детектирование, высокоеразрешение и среднеквадратичный) |
| Система вертикального отклоненияКоличество каналов | 4 |
| Система горизонтального отклоненияДиапазон временной развертки | от 50 пс/дел до 50 с/дел |
| Система сбора данныхЧастота дискретизации (в режиме реального вр | макс. 5 Гвыб/с на каждом канале |
| Система синхронизацииРежимы синхронизации | по импульсу, по глитчу, по длительности,рант,по окну, по тайм-ауту, по интервалу, по крутизне сигнала, Data2Clock, пошаблону, по состоянию, по заданной последовательности, ТВ/видео |
| Скорость сбора данных (в режиме реального времени) | > 1 млн. осциллограмм/с |
| Функции анализа и измеренийФункции анализа с аппаратным ускорени | спектр, гистограмма, испытания на соответствиемаске, курсор |
| Функции измерения с аппаратным ускорением | амплитудные измерения, временные измерения |
| Чувствительность | на 50 Ω: от 500 мкВ/дел до 1 В/дел |
| Чувствительность (задание гистерезиса системы запуска) | Устанавливается автоматически или вручнуюот от0В дел до 5 дел * вх. чувствительность |
