| аналоговые каналы4 | Вертикальное разрешение8 бит | Вес3.85 кг |
| Входной импеданс1 МОм, 18 пФ | Горизонтальное разрешение2.5 пс | Динамический диапазон± 10 В |
| Дисплей8,5-дюймовый цветной WVGA TFT LCD | Измерения25 автоматических измерений | Коэффициент отклонения2 мВ/дел - 5 В/дел |

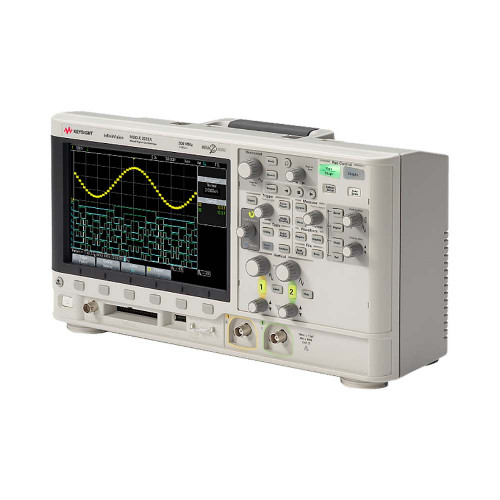

Осциллограф Keysight MSOX2014A с 4 аналоговыми и 8 цифровыми каналами может работать со смешанными сигналами в полосе частот до 100 МГц. Среди приборов бюджетного класса он выделяется расширенными диагностическими возможностями, чего удалось добиться за счет реализации прогрессивной архитектуры на основе патентованной технологии MegaZoom IV. Широкоформатный 8,5-дюймовый дисплей цифрового осциллографа обеспечивает лучшую наглядность, по сравнению с экранами с WQVGA разрешением, позволяя наблюдать протяженные участки осциллограмм без использования прокрутки.
Функциональные возможности
Благодаря использованию глубокой памяти MegaZoom IV объемом 1 Мвыб с высокой скоростью обновления, которая не снижается в любом режиме, в том числе при задействовании цифровых каналов, осциллограф Keysight MSOX2014A способен регистрировать сигналы с высокой детализацией, выявляя редкие сбои и аномалии. Прибор может производить 23 вида измерений в автоматическом режиме, выполнять математические действия и начальный анализ в частотной области с помощью функции БПФ. Режимы навигации и поиска упрощают выявление типовых событий по заданным параметрам. Наличие логического анализатора дает возможность отслеживать и регистрировать входные и выходные параметры и сигналы управления в общей временной области, что повышает эффективность диагностических работ.
Особенности Keysight MSOX2014A
- Интегрированные аппаратные средства измерений – осциллограф снабжен встроенным вольтметром и частотомером, которые соединены с аналоговыми осциллографическими каналами, но не связаны с системой синхронизации, что позволяет контролировать параметры сигнала с использованием подключенных пробников.
- Коммуникационные возможности – стандартные интерфейсы USB можно использовать для подключения съемного носителя информации, принтера, клавиатуры и компьютера, реализуя режим дистанционного управления; для сетевого использования либо трансляции экрана на внешний монитор следует доустановить модуль GPIB или LAN-VGA.
- Программное конфигурирование дополнительных функций – генерирование сигналов стандартных форм с поддержкой модуляции и анализ протоколов автомобильных, промышленных и компьютерных параллельных шин выполняется специализированной микросхемой ASIC и активируется путем ввода номера лицензии, так же, как расширение полосы пропускания и включение режима тестирования по маске.
| аналоговые каналы | 4 |
|---|---|
| Вертикальное разрешение | 8 бит |
| Вес | 3.85 кг |
| Входной импеданс | 1 МОм, 18 пФ |
| Горизонтальное разрешение | 2.5 пс |
| Динамический диапазон | ± 10 В |
| Дисплей | 8,5-дюймовый цветной WVGA TFT LCD |
| Измерения | 25 автоматических измерений |
| Коэффициент отклонения | 2 мВ/дел - 5 В/дел |
| Коэффициент развертки | 5 нс/дел - 50 с/дел |
| Логические каналыКоличество каналов | 8 (для моделей MSOX или моделей DSOX после апгрейда) |
| Логический | запуск по логической комбинации двух активных каналов |
| Математические функции | сложение, вычитание, умножение, БПФ |
| Общие данныеПолоса пропускания | 100 МГц |
| Ограничение полосы пропускания | 20 МГц |
| По длительности импульса | запуск по импульсу, длительность которого больше, равно или меньше заданной (от 17 нс до 10 с) |
| По перепаду | запуск по положительному или отрицательному перепаду сигналав любом канале |
| По ТВ сигналу | запуск по стандартному сигналу NTSC, PAL или SECAM |
| Погрешность временной базы | 25 ± 5 ppm |
| Погрешность коэффициента усиления на постоянном токе | 2 мВ/дел - 10 мВ/дел: ± 4%10 мВ/дел - 5 В/дел: ± 3% |
| Размеры | 38.1 х 20.4 х 14.1 см |
| Режим высокого разрешения | разрешение 12 бит при развертке ≥ 20 мкс/дел |
| Режимы запускаПринудительный | немедленный запуск при нажатии клавиши на панели |
| Режимы сбора данныхНормальный | отображение собранных данных на экране в реальном времени |
| С обнаружением пиков | захват глитчей длительностью от 500 пс |
| С усреднением | число усреднений 2, 4, 8,16, 32, 64… до 65 536 |
| Сегментированный | период захвата не менее 19 мкс |
| Скорость обновления дисплея | 50 000 осцилограмм в секунду |
| Формы сигнала | синус, прямоугольный, импульсный, треугольный, пилообразный, шумовой, постоянное напряжение |
| Частота | 0,1 Гц – 20 МГц |
| Частота дискретизации | 1 ГВыб/с |
-
