| аналоговые каналы2 | Вертикальное разрешение8 бит | Вес3.85 кг |
| Входной импеданс1 МОм, 18 пФ | Горизонтальное разрешение2.5 пс | Динамический диапазон± 10 В |
| Дисплей8,5-дюймовый цветной WVGA TFT LCD | Измерения25 автоматических измерений | Коэффициент отклонения2 мВ/дел - 5 В/дел |

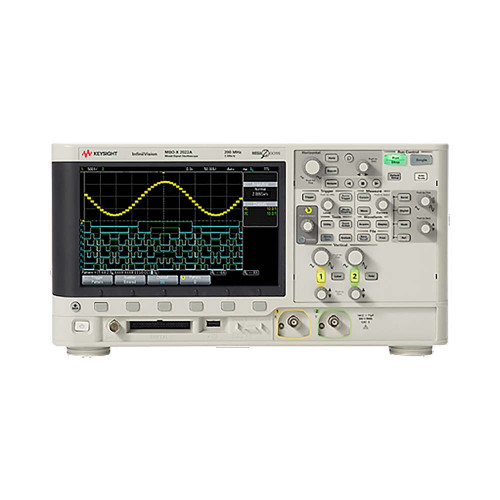

Осциллограф Keysight DSOX2022A из семейства InfiniiVision серии Х оборудован двумя аналоговыми каналами с полосой пропускания 200 МГц и глубокой памятью MegaZoom IV. При относительной доступности модель обладает высокой производительностью, позволяя эффективно выполнять полный перечень базовых измерений в ходе НИОКР, а также при диагностике радиоэлектронной аппаратуры. Благодаря наличию встроенной справочной системы и дополнительных материалов в виде обучающих пакетов прибор может использоваться в ВУЗах для изучения аналоговой электроники, вопросов электромагнитной совместимости и т.д.
Преимущества архитектуры Keysight DSOX2022A
- Компактное исполнение – базовые и опциональные функции построения осциллограмм, измерений, анализа, тестирования по маске и пр. интегрированы в специализированную СБИС, что позволило уменьшить общие габариты и вес.
- Возможность регистрации сложных сигналов большой продолжительности со всеми аномалиями и редкими сбоями за счет высокого быстродействия и значительной глубины памяти MegaZoom IV.
- Высокая производительность благодаря реализации измерительных и вычислительных функций на аппаратном уровне, что снижает нагрузку на центральный процессор цифрового осциллографа.
- Меньшая цена, по сравнению с осциллографами, оборудованными отдельными модулями вольтметра, частотомера, генератора, анализатора протоколов и сигналов в виде подключаемых блоков.
Измерения и анализ
В режиме автоматических измерений осциллограф Keysight DSOX2022A способен контролировать до 23 параметров сигнала. Режимы внутреннего частотомера и цифрового вольтметра доступны в базовой модификации. Поддерживаются функции БПФ и математические операции с сигналами. Увеличенный размер экрана, по сравнению с серией 1000A, дает возможность просматривать на 50% больше информации без прокрутки. С целью подключения к ПК для реализации дистанционного управления и задействования съемных носителей для переноса данных прибор снабжен интерфейсом USB и двумя хост-портами.
Модернизация
Широкий набор лицензий и опций позволяет гибко расширять возможности осциллографа. Он может быть дополнительно оснащен цифровыми входами для анализа смешанных сигналов, функциональным генератором с разными вариантами модуляции, дополнительными режимами тестирования по маске, запуска и анализа протоколов, интерфейсами LAN/VGA или GPIB и т.д. Для анализа сигналов на ПК предлагается ПО Infiniium Offline.
| аналоговые каналы | 2 |
|---|---|
| Вертикальное разрешение | 8 бит |
| Вес | 3.85 кг |
| Входной импеданс | 1 МОм, 18 пФ |
| Горизонтальное разрешение | 2.5 пс |
| Динамический диапазон | ± 10 В |
| Дисплей | 8,5-дюймовый цветной WVGA TFT LCD |
| Измерения | 25 автоматических измерений |
| Коэффициент отклонения | 2 мВ/дел - 5 В/дел |
| Коэффициент развертки | 5 нс/дел - 50 с/дел |
| Логические каналыКоличество каналов | 8 (для моделей MSOX или моделей DSOX после апгрейда) |
| Логический | запуск по логической комбинации двух активных каналов |
| Математические функции | сложение, вычитание, умножение, БПФ |
| Общие данныеПолоса пропускания | 200 МГц |
| Ограничение полосы пропускания | 20 МГц |
| По длительности импульса | запуск по импульсу, длительность которого больше, равно или меньше заданной (от 17 нс до 10 с) |
| По перепаду | запуск по положительному или отрицательному перепаду сигналав любом канале |
| По ТВ сигналу | запуск по стандартному сигналу NTSC, PAL или SECAM |
| Погрешность временной базы | 25 ± 5 ppm |
| Погрешность коэффициента усиления на постоянном токе | 2 мВ/дел - 10 мВ/дел: ± 4%10 мВ/дел - 5 В/дел: ± 3% |
| Размеры | 38.1 х 20.4 х 14.1 см |
| Режим высокого разрешения | разрешение 12 бит при развертке ≥ 20 мкс/дел |
| Режимы запускаПринудительный | немедленный запуск при нажатии клавиши на панели |
| Режимы сбора данныхНормальный | отображение собранных данных на экране в реальном времени |
| С обнаружением пиков | захват глитчей длительностью от 500 пс |
| С усреднением | число усреднений 2, 4, 8,16, 32, 64… до 65 536 |
| Сегментированный | период захвата не менее 19 мкс |
| Скорость обновления дисплея | 50 000 осцилограмм в секунду |
| Формы сигнала | синус, прямоугольный, импульсный, треугольный, пилообразный, шумовой, постоянное напряжение |
| Частота | 0,1 Гц – 20 МГц |
| Частота дискретизации | 1 ГВыб/с |
-
