Осциллограф АКИП-4140/1

Осциллограф АКИП-4140/1 0 342475₽

Нет в наличии

Нет в наличии Код товара: 117402

AKIP Производитель

342475₽

Быстрый заказ

Нашли дешевле?

₽ Покупка в кредит

от 19143₽ в месяц

Характеристики

Автоматические измеренияИсточник измеренийКАН1…КАН4, логические каналы, МАТЕМ, ОПОРН, ИСТОРИЯ, ZOOM	АвтоустановкаВ/дел, с/дел, параметры синхросигнала	Аналого-цифровое преобразованиеРазрешение по вертикали12 бит (до 15 бит с шагом 0,5 бита при использовании математической функции увеличения разрешения (ERES)
АЧХ анализИзмерительный каналлюбой из аналоговых каналов	Вид входаоткрытый, закрытый, ВЧ и НЧ фильтры	Виды измеренийверхняя частота среза, нижняя частота среза, полоса пропускания, запас по усилению, фаза
Виды синхронизациипо фронту, по скорости нарастания, по длительности, ТВ (NTSC, PAL, HDTV), попараметрам окна, отложенная, рант, по логическому шаблону, по НЧ протоколам I2C,SPI, UART/ RS232, CAN, LIN, опция: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT	Время нарастания (50 Ом)3,5 нс	Входной импеданс50 Ом ( 1 %), 1 МОм ( 2 %) / 16 пФ  2 пФ

Все характеристики

Информация о доставке

Описание

Осциллограф АКИП-4140/1

Тип осциллографа: цифровой
Число каналов: 4
Полоса пропускания: 100 МГц
Максимальная частота дискретизации: 2 ГГц
Максимальный объем памяти: 200 МБ
АЦП (бит): 12
Сопротивление входа: 50 Ом, 1 МОм
Дисплей: TFT емкостный сенсорный, диагональ 25,65 см, разрешение 1024х600

Технические характеристики Осциллограф АКИП-4140/1

Автоматические измеренияИсточник измерений	КАН1…КАН4, логические каналы, МАТЕМ, ОПОРН, ИСТОРИЯ, ZOOM
Автоустановка	В/дел, с/дел, параметры синхросигнала
Аналого-цифровое преобразованиеРазрешение по вертикали	12 бит (до 15 бит с шагом 0,5 бита при использовании математической функции увеличения разрешения (ERES)
АЧХ анализИзмерительный канал	любой из аналоговых каналов
Вид входа	открытый, закрытый, ВЧ и НЧ фильтры
Виды измерений	верхняя частота среза, нижняя частота среза, полоса пропускания, запас по усилению, фаза
Виды синхронизации	по фронту, по скорости нарастания, по длительности, ТВ (NTSC, PAL, HDTV), попараметрам окна, отложенная, рант, по логическому шаблону, по НЧ протоколам I2C,SPI, UART/ RS232, CAN, LIN, опция: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT
Время нарастания (50 Ом)	3,5 нс
Входной импеданс	50 Ом ( 1 %), 1 МОм ( 2 %) / 16 пФ  2 пФ

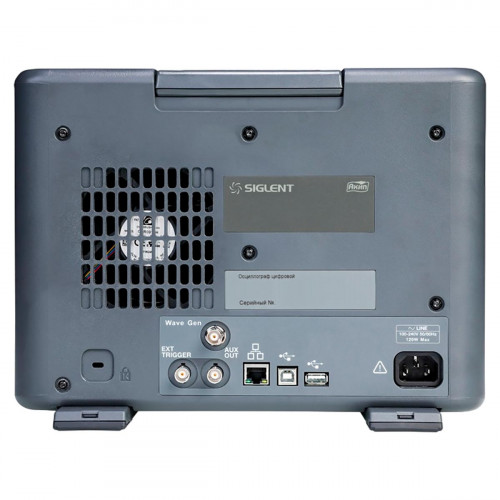

Входы выходы	передняя панель: USB 2.0 Host (2), выход калибратора 1 кГц, 3 В меандрзадняя панель: USB 2.0 Host, USB 2.0 Device, LAN 10/100MbaseT (RJ45), слот Micro SD Card, External Trigger: ВНЕШ: ≤1,5 Вскз, ВНЕШ/5: ≤ 7,5 ВскзAuxiliary Output: выход синхр. (3,3 В LVCMOS), доп.контр. выход (3,3 В TTL)
Выходной уровень	3 Впик-пик (50 Ом); 6 Впик-пик (1 МОм)
Габаритные размеры	317,2 х 149 х 236 мм
Генератор функциональный (опция)Выходной разъем	на задней панели, BNC-тип
ДекодированиеФормат данных	стандартно - I2C, SPI, UART/RS232, CAN, LIN опция - CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester
Диапазон измерений	весь экран или ограниченно (определяется курсорами)
Диапазон установки смещения	50 Ом:500 мкВ/дел…5 мВ/дел: ± 1,6 В; 5,1 мВ/дел…10 мВ/дел: ± 4 В;10,2 мВ/дел…20 мВ/дел: ± 8 В; 20,5 мВ/дел…1 В/дел: ± 10 В1 МОм:500 мкВ/дел…5 мВ/дел: ± 1,6 В; 5,1 мВ/дел…10 мВ/дел: ± 4 В;10,2 мВ/дел…20 мВ/дел: ± 8 В; 20,5 мВ/дел…100 мВ/дел: ± 16 В102 мВ/дел…200 мВ/дел: ± 80 В; 205 мВ/дел…1 В/дел: ± 160 В;1,02 В/дел…10 В/дел: ± 400 В
Диапазон частот	10 Гц … 120 МГц (линейный или логарифмический режим)
Длина записи	100 МБ на канал (200 МБ в режиме объединения каналов)
Длина памяти	16000 точек для произвольной формы
Длительность импульса	от 3,3 нс
Дополнительные	площадь положительная или отрицательная, абсолютное значение площади по переменному и постоянному току, количество фронтов, количество импульсов
Дополнительные возможностиРежим HISTORY	сохранение с временными метками последних 80.000 осциллограмм (дискретизация 1 ГГц, память 1,4 кБ/кан.)
Измерение задержки	фаза, FRFR, FRFF, FFFR, FFFF, FRLR, FRLF, FFLR, FFLF, смещение
Измерение мощности (опция)	качество электроэнергии, гармоники тока, пусковой ток, потери при переключении, скорость нарастания напряжения, модуляция, пульсации на выходе, включение / выключение, переходная характеристика, PSRR, эффективность
Интерполяция	SinX/X, X
Источник математики	КАН1…КАН4, F1…F4
Канал вертикального отклоненияЧисло каналов	4
Канал горизонтального отклоненияКоэф. развертки (Кразв.)	1 нс/дел…1000 с/делсамописец (ROLL): 50 мс/дел…1000 с/дел
Коэф. отклонения (Коткл.)	500 мкВ/дел…1 В/дел – 50 Ом // 500 мкВ/дел…10 В/дел – 1 МОм
Курсорные измеренияИсточник курсоров	КАН1…КАН4, логические каналы, МАТЕМ, ОПОРН, ГИСТОГРАММА
Логический анализатор (опция)Число каналов	16
Макс. входное напряжение	≤ 400 Впик (DC+AС пик), DC…10 кГц – 1 МОм // ≤ 5 Вскз – 50 Ом
Масса	нетто: 4,1 кг; брутто: 5,6 кг
МатематикаМатематические каналы	F1, F2, F3, F4
Напряжение питания	100…240 В (50/ 60 Гц), 120 Вт максимум (4 Вт в режиме ожидания)
Общие данныеЖК-дисплей	цветной (TFT) емкостный сенсорный, диагональ 25,65 см, разрешение 1024 x 600, 8 x 10 делений
Ограничение ПП	20 МГц
Ограничение уровня	\|Voffset\| Voffset – установленно значение постоянного смещенияVmax - максимальное пиковое напряжение на выходе с учётом выходного сопротивленияVpp – установленное значение выходного уровня сигнала
Пиковый детектор	1 нс
Погрешность измерения временных интервалов	±(δF·Tизм+2/Fд), где δF – относительная погрешность частоты внутреннего опорного генератора;Tизм – измеренный временной интервал, с;Fд – частота дискретизации, Гцрежимы работы основной, ZOOM окна, самописец (ROLL), X-Y
Погрешность измерения постоянного напряжения при Uсм = 0 В	500 мкВ/дел…4,95 мВ/дел: ±(0,015·8[дел]·Ко[мВ/дел]+1)5 мВ/дел…10 В/дел: ±(0,005·8[дел]·Ко[мВ/дел]+1), где Kо – значение коэффициента отклонения, мВ/делUсм – установленное значение напряжения смещения, мВ
Погрешность установки	±5*10-5
Погрешность частоты внутреннего опорного генератора	±2,5*10-6
Поддерживаемый источник сигнала	встроенный генератор сигналов – программная опциягенераторы сигналов серий: АКИП-3408, АКИП-3409, АКИП-3409А, АКИП-3418, АКИП-3422
Полоса пропускания (-3 дБ, 50 Ом)	100 МГц
Порог срабатывания	TTL, CMOS, LVCMOS3.3 , LVCMOS2.5, пользовательский (± 10 В)
Послезапуск	0…5000 делений
Постоянное смещение	± 1,5 В (50 Ом); ± 3 В (1 МОм)
Предзапуск	0…100% памяти
Разрешение	1 мкГц
Разрядность ЦАП	14 бит
Режим X-Y	Х – кан 1, 3; Y – кан 2, 4; разность фаз
Режимы запуска развертки	автоматический, ждущий, однократный
Режимы работы	выборка, пиковый детектор, усреднение, накопление, ERES
Симметрия	0 % ~ 100 % (для пилы)
Синхронизация	по фронту, по последовательности, по длительности импульса, по шинам I2C, SPI, UART/RS232, CAN, LIN опция: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT
Синхронизация по зоне	две зоны, каналы: КАН1…КАН4, условия: пересекает, не пересекает
СинхронизацияИсточники синхросигнала	любой из каналов, внешний (Ext, Ext/5), сеть, логический канал
Скважность	1 % ~ 99 % (для прямоугольника и импульса)
Статистика	текущее значение, макс, мин, СКО, гистограмма, тренд, отслеживание
Тип развертки	прямая, многоуровневая
Уровень собственных шумов (скз, 50 Ом, 1 мВ/дел)	50 мкВ
Условия эксплуатации	от 0°C до +50°С, влажность не более 90% без образования конденсата
Формы сигналов	синус, прямоугольник, треугольник, импульс, постоянное напряжение, шум и др. (45 встроенных форм сигналов)
Функции	+, -, х; /; d/dt, ∫dt, √, e x, 10x, ln, lg, редактор формул БПФ – частотный анализ при длине памяти 2 МБ
Функции по вертикали	макс, мин, пик-пик, верхнее, нижнее, амплитуда, среднее, цикл среднее, СКО, цикл СКО, СКЗ, цикл СКЗ, медиана, цикл медина, выбросы на вершине и в паузе
Функции по горизонтали	f; T; t нарастания; t среза; +; -; коэф. заполнения (%), фазаPeriod, Frequency, Time@max, Time@min, +Width, -Width, 10-90%Rise time, 90-10%Fall time, Rise time, Fall time, +Burst Width, -Burst Width, +Duty Cycle, -Duty Cycle, Delay, Time@Middle, Cycle-Cycle jitterпериод, частота, время макс, время мин, +длительность, -длительность, времянарастания/спада, Длительность пакета положительная и отрицательная, +Коэф.заполнения, -коэф. заполнения, задержка, джиттер
Частота дискретизации	125 МГц
Частотный диапазон 1 мкГц…25 МГц (Синус)	1 мкГц…10 МГц (Прямоугольник, импульс) 1 мкГц…300 кГц (Пила)1 мкГц…5 МГц (сигналы произвольной формы)шум, полоса частот>25 МГц
Чувствительность синхронизации	внутренняя: 0,26…0,5 деления шкалы;Ext: 200 мВпик-пик (0…10 МГц); 300 мВпик-пик (10 МГц…полоса пропускания);Ext/5: 1 Впик-пик (0…10 МГц); 1,5 Впик-пик (10 МГц…полоса пропускания)
