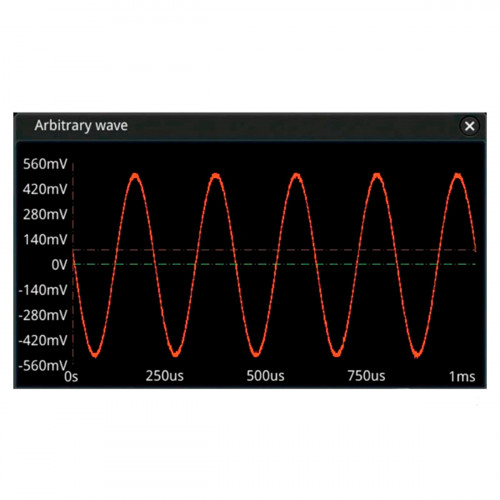

Опция двухканального генератора сигналов MSO5000-AWG

Опция двухканального генератора сигналов MSO5000-AWG 0 39668₽

Нет в наличии

Нет в наличии Код товара: 119720

Rigol Производитель

39668₽

Быстрый заказ

Нашли дешевле?

₽ Покупка в кредит

от 2217₽ в месяц

Характеристики

АМмодул. сигнал: синусоидальный, прямоугольный, пила, шумовой Частота: 1 Гц ... 50 кГц Глубина модуляции: 0% ... 120%	Вертикальное разрешение14 бит	Время нарастания / спада
Встроенные формыsin(x)/x, экспоненциальное нарастание и спад, функция Гаусса, функция Лоренца, гаверсинус	Выброс	Гармонические искажения-40 дБн
Джиттер5 нс	Диапазон100 мГц...10 МГц	Диапазон импульсного сигнала100 мГц...1 МГц

Все характеристики

Информация о доставке

Описание

Опция двухканального генератора сигналов MSO5000-AWG для осциллографов Rigol серии MSO5000. Активируется программным кодом.

Технические характеристики Опция двухканального генератора сигналов MSO5000-AWG

АМ	модул. сигнал: синусоидальный, прямоугольный, пила, шумовой Частота: 1 Гц ... 50 кГц Глубина модуляции: 0% ... 120%
Вертикальное разрешение	14 бит
Время нарастания / спада
Встроенные формы	sin(x)/x, экспоненциальное нарастание и спад, функция Гаусса, функция Лоренца, гаверсинус
Выброс
Гармонические искажения	-40 дБн
Джиттер	5 нс
Диапазон	100 мГц...10 МГц
Диапазон импульсного сигнала	100 мГц...1 МГц
Диапазон прямоугольного сигнала	100 мГц...15 МГц
Дополнительные свойства	поддержка сохранения и загрузки форм
Задержка	0...100 с
Закон	линейный / логарифмический
Интервал свипирования	1 мс ... 500 с
Источник запуска	внутренний, ручной
Количество импульсов	1 ... 1 000 000
Количество каналов	2
Количество точек	2...16 К точек
Коэффициент гармоник	1%
Коэффициент заполнения	50% фикс. - прямоугольный сигнал 10%...90% - импульсный сигнал
Линейность	1%
Максимальная частота	25 МГц
Минимальная длительность импульса	20 нс
Негармонические искажения	-40 дБн
Неравномерность	±0,5 дБ (относительно 1 кГц)
Отношение сигнал / шум	40 дБ
Период	1 мкс ... 500 с
Полоса	>25 МГц
Разрешение	100 мкВ или 3 бит, что больше
Разрешение длительности импульса	10 нс или 5 бит, что больше
Разрешение коэффициент заполнения	1% или 10 нс, что больше
Режим	N циклов, непрерывный
Симметрия	0%...100%
Стандартные формы	синусоидальный, прямоугольный, пилообразный, импульсный, постоянное напряжение DC, шумовой
Тип	АМ, ЧМ, ШИМ
Точность	±(2%уст.значения + 5 мВ + 0,5%амплитуды)
Уровень	±2,5 В (высокий импеданс) ±1,25 В (50 Ом)
Частота	внутри диапазона частот
Частота дискретизации	200 Мвыб/сек
ЧМ	модул. сигнал: синусоидальный, прямоугольный, пила, шумовой Частота: 1 Гц ... 50 кГц Смещение: 1 Гц... несущая частота
ШИМ	модул. сигнал: прямоугольный с 50% коэф. заполнения Частота: 1 Гц ... 50 кГц Частота скачка: 100 мГц... макс. несущая частота
