Комплект - регистратор электроэнергии Fluke 1760 Basic с токоизмерительным датчиком Fluke TPS FLEX 24-TF-II и тестером-пробником напряжения Fluke EP2083A

Комплект - регистратор электроэнергии Fluke 1760 Basic с токоизмерительным датчиком Fluke TPS FLEX 24-TF-II и тестером-пробником напряжения Fluke EP2083A 0 399990₽

Скоро закончится

На складе Код товара: 109117

Fluke Производитель

399990₽

Быстрый заказ

Нашли дешевле?

₽ Покупка в кредит

от 22358₽ в месяц

Характеристики

Аккумуляторы, блокNIMH: 7, 2 В; 2, 7 А чПри отключении электропитания от сети питание обеспечивается внутреннимисточником в течение 40 мин. После этого, или в случае разрядкиаккумуляторов, Fluke 1760 отключается, а после восстановления питанияпродолжает измерение с последними настройками. Аккумулятор может быть замененпользователем.	Базовая безопасность300 В, кат. III	БезопасностьIEC/EN 61010-1, 2-яредакция300 В, кат. III
Быстрые переходные процессыЧастоту выборки можно выбрать вдиапазоне от 100 кГц до 10 МГц для канала 1-4 FFT быстрых переходныхпроцессов	Весприбл. 4, 9 кг (10, 8 фунта)(без принадлежностей)	Внутренняя погрешность для гармоникКласс I в соответствии с EN 61000-4-7:2002
Входная емкость5 пФ	Входное сопротивление1 МОм	Входной фильтрВ каждом канале имеетсяпассивный ФНЧ, фильтр защиты от наложения спектров и 16-разрядный АЦП.Выборка по всем каналам выполняется синхронно по импульсам общего кварцевогогенератора.Фильтры служат для защиты от перепадов напряжения и ограничения скоростинарастания сигнала, снижают на 80 дБ уровень высокочастотных компонентов, вособенности напряжение шумов выше половины частоты выборки АЦП, уменьшаяпогрешность измерений в исключительно широком диапазоне амплитуд входныхсигналов. Действительно также при предельных рабочих условиях, например, припереходных напряжениях на выходе преобразователей.

Все характеристики

Информация о доставке

Описание

Трехфазный регистратор электроэнергии Fluke 1760 Basic

Регистратор качества электроэнергии Fluke 1760 Basic - представляет собой гибкую платформу для комплексного тестирования систем электроснабжения на предмет наличия неполадок, определения степени нагрузки и потребления. Все это помогает рассчитать и снизить расходы предприятия и оптимизировать его деятельность. С помощью прибора вы можете выполнять всесторонние испытания в соответствии с любой методикой, включая стандарт IEC 61000-4-30. В комплекте с регистратором поставляется комплексное ПО для обработки и анализа данных, а также быстрого составления отчетов стандартного образца.

Преимущества

Надежность и прочность – сконструированный для проведения долговременных измерений непосредственно на стационарном электросиловом и коммутационном оборудовании в местах его размещения, данный регистратор качества электроэнергии выполнен в плоском корпусе из небьющегося пластика и вместо дисплея оснащается светодиодными индикаторами, что минимизирует вероятность случайного повреждения прибора при эксплуатации в экстремальных условиях.
Гибкость – 8 измерительных каналов, которые можно использовать для контроля и силы тока, и напряжения, либо только напряжения, обеспечивают всестороннее исследование параметров тестируемых систем в соответствии с выбранной методикой испытаний.
Высокая автономность – большой объем энергонезависимой памяти регистратора качества электроэнергии Fluke 1760 Basic позволяет вести сбор данных продолжительное время, а встроенный аккумулятор обеспечивает непрерывность работы даже при длительных перебоях в электрообеспечении проверяемых сетей, исключая утерю данных.
Простота настройки – благодаря наличию функции автоматического конфигурирования прибор самостоятельно распознает подключенные датчики, что исключает вероятность ошибок персонала и минимизирует время подготовки к работе.

Особенности

Прибор можно гибко сконфигурировать в соответствии с выбранной методикой испытаний, выбирая параметры, подлежащие контролю, и задавая показатели пороговых значений и коэффициентов пересчета – для обеспечения гарантированного обнаружения искажений и измерения их параметров.

Вариант Basic поставляется без подключаемых датчиков, опции анализа быстрых переходных процессов и ГНСС-приемника для синхронизации внутренних часов. Поэтому он более доступен по цене, по сравнению с другими модификациями, которые представляют собой готовые к работе комплекты. Устройство является наиболее подходящим решением, когда предполагается выполнять строго определенные задачи. Вы можете самостоятельно подобрать тип и необходимое количество датчиков, не переплачивая за расширенный комплект аксессуаров.

Трехфазный регистратор электроэнергии Fluke 1760 Basic

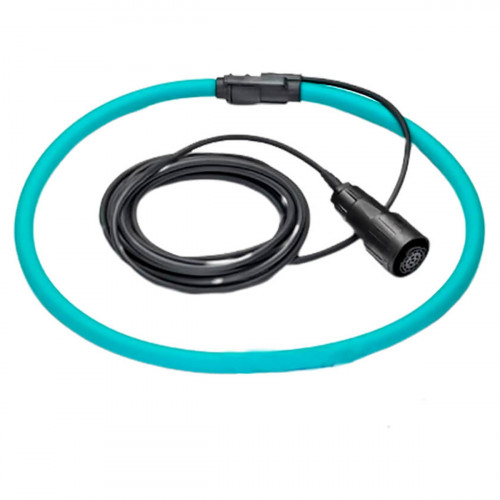

Fluke TPS FLEX 24-TF-II — гибкий токоизмерительный датчик для регистраторов качества электроэнергии для трехфазной сети Fluke.

Совместимость

Регистратор качества электроэнергии для трехфазной сети Fluke 1760
Регистратор качества электроэнергии для трехфазной сети Fluke 1760TR

Тестер-пробник напряжения Fluke EP2083A

Назначение - для регистраторов качества электроэнергии сети Fluke

Технические характеристики Комплект - регистратор электроэнергии Fluke 1760 Basic с токоизмерительным датчиком Fluke TPS FLEX 24-TF-II и тестером-пробником напряжения Fluke EP2083A

Аккумуляторы, блок	NIMH: 7, 2 В; 2, 7 А чПри отключении электропитания от сети питание обеспечивается внутреннимисточником в течение 40 мин. После этого, или в случае разрядкиаккумуляторов, Fluke 1760 отключается, а после восстановления питанияпродолжает измерение с последними настройками. Аккумулятор может быть замененпользователем.
Базовая безопасность	300 В, кат. III
Безопасность	IEC/EN 61010-1, 2-яредакция300 В, кат. III
Быстрые переходные процессы	Частоту выборки можно выбрать вдиапазоне от 100 кГц до 10 МГц для канала 1-4 FFT быстрых переходныхпроцессов
Вес	прибл. 4, 9 кг (10, 8 фунта)(без принадлежностей)
Внутренняя погрешность для гармоник	Класс I в соответствии с EN 61000-4-7:2002
Входная емкость	5 пФ
Входное сопротивление	1 МОм
Входной фильтр	В каждом канале имеетсяпассивный ФНЧ, фильтр защиты от наложения спектров и 16-разрядный АЦП.Выборка по всем каналам выполняется синхронно по импульсам общего кварцевогогенератора.Фильтры служат для защиты от перепадов напряжения и ограничения скоростинарастания сигнала, снижают на 80 дБ уровень высокочастотных компонентов, вособенности напряжение шумов выше половины частоты выборки АЦП, уменьшаяпогрешность измерений в исключительно широком диапазоне амплитуд входныхсигналов. Действительно также при предельных рабочих условиях, например, припереходных напряжениях на выходе преобразователей.
Входные измеренияЧисло входов	8 гальванически разделенных входов для измерения напряжения и тока.
Гармоники	в соответствии с IEC 61000-4-7:2002: 200 мс
Диалоговый режим	Переменная частота обновления.Эту функцию можно использовать для проверки настроек прибора с возможностьюбыстрого просмотра характеристик осциллографа, а также имевших местопереходных процессов и событий.
Диапазон (пиковое значение)	280 мВ
Диапазон для систем 60 Гц	60 Гц ± 15 % (от 51 Гц до 69 Гц)
Диапазон измерения - выбирается по программному обеспечению	2 - 200 А10 - 1000 А
Диапазон рабочих температур	от -20 °C до +50 °C (от -4 °F до +122 °F)
Диапазон температур хранения	от -20 °C до +60 °C (от -4 °F до +140 °F)
Диапазон частот	от 45 Гц до 3.0 кГц
Дисплей	В приборе Fluke 1760 имеютсясветодиодные индикаторы для 8-и каналов, последовательности фаз, питания(сеть и аккумулятор), использования памяти, синхронизации по времени ипередаче данных.
Износ	Изменение коэффициента усиления от срока службы: < 0, 04 %/год
Индикатор питания	• Непрерывное свечение:нормальное питание от сети.• Выключен: питание от внутреннего аккумулятора при отключенииэлектропитания от сети.
Индикаторы канала	3-цветные светодиоды на каждыйканал для индикации:• состояния перегрузки• состояния пониженнойнагрузкиуровень сигнала в номинальномдиапазоне
Интервал калибровки	6 месяцев рекомендуется для классаA, для других - 6 месяцев
Интервалы измерения	Агрегирование интервалов времени в соответствии с IEC 61000-4-30 Класс-A
Интерфейсы	Ethernet (100 МБ/с), совместимыйс ОС Windows® 98/ME/NT/2000/XP RS 232, внешний модем через RS 232
Исходная погрешность	100%
Кабель	2 м
Климатический класс	B2 (IEC 654-1), от -20 °C до +50 °C; от -4 °F до +122 °F
Корпус	изолированный корпус из прочного пластика
Макс. эксплуатационная высота над уровнемморя	не более 2000 м 600 В категорияIV, питание: 300 В категория III 5000 м: макс. 600 В категория III,питание: 300 В категория II* в зависимости от датчика
Минимальное и максимальное значения	Полупериод, например: среднеквадратичные значения за 10 мс при 50 Гц
Модель памяти	Линейный
Назначение	для регистраторов качества электроэнергии сети Fluke
Непрерывная регистрация	Fluke 1760 регистрируетсреднеквадратичные значения с соответствующими максимальными и минимальнымизначениями следующих величин:напряжение,ток,мощность (активная, реактивная,кажущейся),коэффициент мощности,потребляемая мощность вкВт/часах,мерцание,дисбаланс,частота,гармоники/промежуточные гармоники.Непрерывно, с агрегированием повремени в течение следующих интервалов:сутки,10 мин.,по выбору, например: 15 мин., 2 ч.
Номинальное напряжение (среднеквадр.значение)	100 мВ
Общие данныеВнутренняя ошибка	относится к эталонным условиям и имеет срок гарантии 6 месяцев
Осциллограф	Частота выборки составляет 10, 24 кГц для всех 8-и каналов
Память данных	Флэш-память на 2 ГБ взависимости от модели
Перегрузочная способность (среднеквадр.значение)	1000 В, непрерывно
Переходные процессы	Частота выборки от 100 кГц до 10 МГц на каждый канал
Пиковый ток для синусоидального тока	480 A2700 A
ПогрешностиПогрешности вэталонных условияхПогрешность с учетом о	0, 1% при Udin = 480 В и 600 В (P-N)
Погрешность внутренних часов	< 1 с / сутки
Погрешность измерений частоты	< 20 ppm
Подавление синфазного сигнала	> 100 дБ при 50 Гц
Помехоустойчивость	IEC/EN 61326-1
Постоянный ток	± (0, 2% от показаний прибора + 0, 1% датчика)
Потребление электроэнергии	Не более 54 ВА
Предохранительный датчик	до 600 В кат. IV в зависимости от датчика
Размеры	325 мм x 300 мм x 65 мм; 2, 8 x11, 8 x 2, 6 дюйма (В x Ш x Г)
Разрешение	16 ppm
Регистрацияпараметров, задаваемых внешними сигналамисреднеквадра	Время агрегирования регулируетсяв пределах от 10 мс (1/2 цикла), 20 мс (1 цикл), 200 мс (10/12 цикла) и 3 с(150/180 цикла).Расчет среднеквадратичных значений,гармоник и промежуточных гармоник выполняется синхронно с частотойсети.Базовое время агрегирования длягармоник и промежуточных гармоник составляет 200 мс
Сенсор 600 В	0, 1% при Udin = 230 В (P-N)
Сетевой адаптер	230 В ± 10 %
Сетевой адаптерДиапазон	Переменный ток: от 83 В до 264В, от 45 до 65 ГцПостоянный ток: от 100 В до 375 В
Сигнал	заявленное входное напряжение Udin
Система качества	разработан и изготовлен в соответствии с требованиями стандарта ISO 9001:2000
Скорость двоичной передачи для RS 232	от 9600 бод до 115 кбод
Скорость нарастания напряжения	Не более 15 кВ / мкс
Список событий	Провалы, выбросы и прерываниянапряжения обнаруживаются и регистрируются в списке событий. Срабатываниелюбого триггера также регистрируется в списке.Список показывает точное время события, а также продолжительность иамплитуду. Сравнение событий по нескольким атрибутам позволяет выделить одноиз них для последующего выявления причины неполадки.При срабатывании триггера можно сохранить среднеквадратичные величины,переходные и быстрые переходные процессы.
Статистическаяоценка	Статистика качества питания - всоответствии с таблицами EN50160 и DISDIP, например, ITIC, CEBEMA, ANSI
Температурный дрейф	Изменение коэффициента усиления от температуры: < 0, 005 %/K
Управляющие сигналы сети	Фазы и провод N, напряжение иток
Условия окружающейсредыДиапазон эксплуатационных температур	от 0 °C до +50 °C (от 32 °F до +122 °F)
Условия приемасигналаДиапазон для систем 50 Гц	50 Гц ± 15 % (от 42, 5 Гц до 57, 5 Гц)
Усреднение	интервалы 10 мин.
Фазовая ошибка	0,5°C
Фликер	в соответствии с EN 61000-4-15:2003: 10 мин. (Pst), 2 ч (Plt)
Частота дискретизации для частоты сети 50Гц	10, 24 кГц, Частота выборки синхронизирована с частотой сети.
Частота сети	50 Гц / 60 Гц
Ширина открытия щечекдлина	61 см
Шум	Напряжение шумов при короткозамкнутом входе: < 40 мкВ
Эксплуатационное напряжение	600 В, кат. IV
ЭлектромагнитнаясовместимостьИзлучение	Класс-A в соответствии с IEC/EN 61326-1
Эталонные температуры	23 °C ± 2 K; 74 °F ± 2 K
Эталонные условия	23 °C ± 2 K при влажности <60 %; 74 °F ± 2 K при влажности < 60 %После нагревания прибора > 3 ч.Электропитание: от 100 до 250 В переменного тока
Эталонные условияОкружающая температура	23 °C ± 2 K; 74 °F ± 2 K
