Кабелетрассоискатель ТЕХНО-АС Атлет ТЭК-120ГАЗ-4Н
586692₽
Кабелетрассоискатель ТЕХНО-АС Атлет ТЭК-120ГАЗ-4Н
Нет в наличии
₽
Покупка в кредит
от 32794₽ в месяц
Характеристики
| "Широкая полоса" (частотный диапазон)0,05…8,6 кГц0,09…2,2 кГц | AD-327Габаритные размеры прибора, не более120 х 135 мм | Автоматические выключения генерации (зарядки)- при разряде аккумуляторов ниже допустимой нормы;- при несоответствии внешнего напряжения режиму зарядки;- при превышении допустимого потребляемого тока;- при отключении внешнего питания в процессе генерации;- при коротком замыкании выхода в процессе генерации;- при несоответствии режима генерации наличию/отсутствию антенны на выходе |
| АГ-120ТМЧастоты синусоидального сигнала, ГцЧастоты f1, f2, f3 ("200…9999 Гц выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память | АП-027ПараметрДатчик ЭМД/ДКИ/ДОДК/КИДатчик АД | База (расстояние между электродами в рабочем положении), мм- для угла раствора 30º - 550;- для угла раствора 60º - 880 |
| Вес электронного блока, не более14,5 кг | Вес, не более0,8 кг | Вид работы в зависимости от датчикаопределяется автоматически, пвыбирается оператором как "непрерывный / импульсный"выбирается оператором как "течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)" |
Информация о доставке
Нашли дешевле?
Введите адрес доставки
Описание

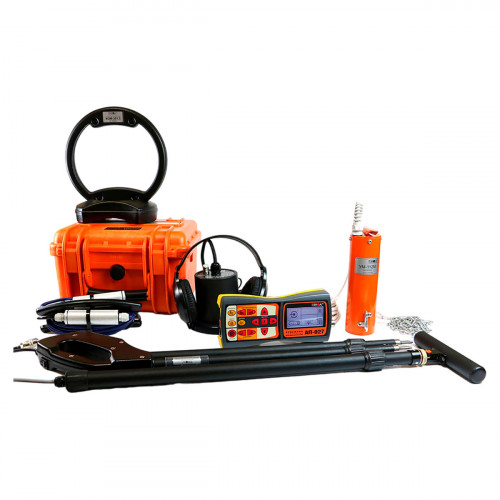

Описание кабелетрассоискателя Атлет ТЭК-120ГАЗ-4Н
Многофункциональный трассопоисковый комплект для поиска подземных коммуникаций (кабельных линий, металлических трубопроводов и прочих коммуникаций из токопроводящих материалов).
Наличие акустического датчика и ударного механизма позволяет проводить трассировку НЕМЕТАЛЛИЧЕСКИХ трубопроводов, а также осуществлять поиск утечек из трубопроводов и поиск мест повреждения кабеля.
Датчики контроля изоляции ДКИ-117 и датчик-определитель дефектов коммуникаций ДОДК-117 осуществляют поиск мест повреждения внешней изоляции коммуникации.
В составе комплекта самый мощный мультичастотный генератор в линейке ТЕХНО-АС, с дальностью работы до 10 км. Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.
Назначение кабелетрассоискателя Атлет ТЭК-120ГАЗ-4Н
- Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 6 м.
- Поиск утечек жидкости из трубопроводов на глубине до 3 м.
- Трассировка коммуникаций с использованием генератора на расстояние до 10 км.
- Трассировка НЕМЕТАЛЛИЧЕСКИХ трубопроводов.
- Поиск электрических кабелей под напряжением.
- Определение мест повреждения кабельных линий (акустическим и электромагнитным способом).
- Поиск мест пересечения трубопровода и кабеля.
- Поиск мест повреждения внешней изоляции коммуникации (трубопровода, кабеля).
- Обследование участков местности перед проведением земляных работ.

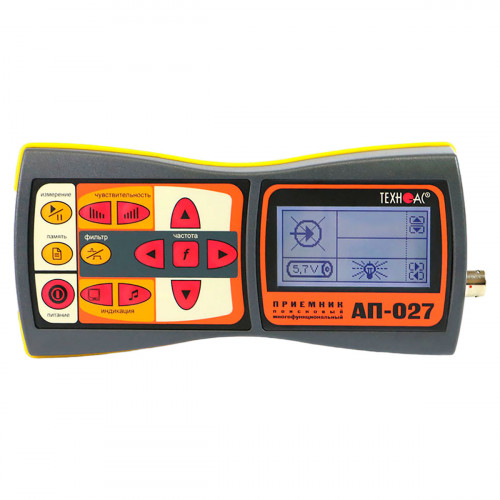

Особенности приемника АП-027
- Цифровой трассопоисковый приемник.
- Большой ЖК дисплей с переключаемыми режимами работы.
- Вывод звукового сигнала как на встроенный динамик, так и в наушники оператора.
- Широкий набор рабочих частот (50 / 100 / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 50...8600 Гц).
- Возможность дополнительно подключить акустический датчик (функция течеискателя / дефектоискателя).
- Защита от посторонних шумов и выделение полезного сигнала из зашумленного.
- Класс защиты корпуса от внешних воздействий IP54.

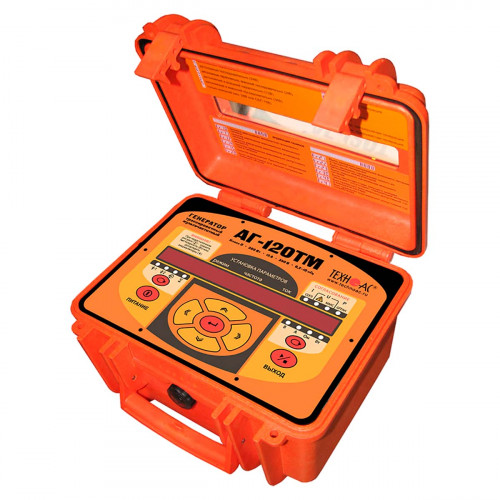

Особенности генератора АГ-120ТМ
- Автоматическое согласование по заданному току в нагрузке, вместо выходной мощности, позволяет получить прогнозируемый уровень сигнала на входе поискового приемника.
- Мультичастотный (200...10000 Гц) многофункциональный прибор может комплектоваться любым поисковым приемником, использующим данный диапазон частот.
- Автоматический выбор выходной мощности “интеллектуальной” программой выбора мощности.
- Встроенный “мультиметр выхода” показывает напряжение, ток, сопротивление и мощность в нагрузке.
- Высокий выходной ток (до 15 А) позволяет эффективно работать на “низкоомных” (до КЗ) нагрузках (например, заземленных трубопроводах).
- Высокое выходное напряжение (220 В автономное / 330 В с дополнительным аккумулятором) позволяет эффективно трассировать “высокоомные” коммуникации большой протяженности.
- Многофункциональность: работа без непосредственного подключения с резонансной передающей антенной, индуктивными клещами, ударным механизмом и датчиком контроля изоляции.
- Возможность работы в дождливую погоду (вкл./откл.; просмотр параметров с закрытой крышкой).
Рекомендуемые области применения кабелетрассоискателя Атлет ТЭК-120ГАЗ-4Н
- Электросети.
- Телекоммуникация.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Нефтегазовая отрасль.
- Геодезия.
Технические характеристики Кабелетрассоискатель ТЕХНО-АС Атлет ТЭК-120ГАЗ-4Н
| "Широкая полоса" (частотный диапазон) | 0,05…8,6 кГц0,09…2,2 кГц |
|---|---|
| AD-327Габаритные размеры прибора, не более | 120 х 135 мм |
| Автоматические выключения генерации (зарядки) | - при разряде аккумуляторов ниже допустимой нормы;- при несоответствии внешнего напряжения режиму зарядки;- при превышении допустимого потребляемого тока;- при отключении внешнего питания в процессе генерации;- при коротком замыкании выхода в процессе генерации;- при несоответствии режима генерации наличию/отсутствию антенны на выходе |
| АГ-120ТМЧастоты синусоидального сигнала, ГцЧастоты f1, f2, f3 (" | 200…9999 Гц выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память |
| АП-027 | ПараметрДатчик ЭМД/ДКИ/ДОДК/КИДатчик АД |
| База (расстояние между электродами в рабочем положении), мм | - для угла раствора 30º - 550;- для угла раствора 60º - 880 |
| Вес электронного блока, не более | 14,5 кг |
| Вес, не более | 0,8 кг |
| Вид работы в зависимости от датчикаопределяется автоматически, п | выбирается оператором как "непрерывный / импульсный"выбирается оператором как "течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)" |
| Визуальная индикация | ЖКИ:- символы и значения выбираемых режимов и параметров;- анимированная шкала уровня входного сигнала;- цифровое значение и анимированная шкала уровня выходного сигнала;- график (движущаяся диаграмма) уровня выходного сигнала;- частотный спектр выходного сигнала;- цифровое и графическое отображение уровней выходного сигнала записанных в "памяти" |
| Время зарядки полностью разряженных автономных аккумуляторов не | 8 |
| Время непрерывной работы, не менее | 20 часов |
| Входное сопротивление датчика, МОм | 2,4 |
| Выходные параметры синусоидальной генерацииВыходной ток, АМаксим | 10 |
| Габаритные размеры электронного блока | 220 x 102 x 42 мм |
| Габаритные размеры электронного блока (кейса), не более | 305 х 270 х 191 мм |
| Габаритные размеры, не более | 90 х 200 мм |
| Генерация ударных импульсов с максимальной частотой 80 уд./мин. | 25 (при силе удара "С2" автономно или "С3" с доп. акк.) 62 (при силе удара "С1" автономно) |
| Диаметр исследуемой трубы, мм | от 50 |
| ДКИ-117Максимальный неискажаемый входной сигнал в различных поло | 0,3…143…14030…1400 |
| Длина соединительного кабеля, не менее, м | 5 |
| Длина штанг, не более, мм: - в рабочем положении - в транспортно | 780 490 |
| ДОДК-117Минимальная диагностируемая площадь повреждения изоляции | 15 |
| Допустимые внешние аккумуляторы | 11...14 В / 22...28 В |
| Допустимый диапазон температур окружающей среды при эксплуатации | -30ºС — +45 ºС |
| Задаваемый для автосогласования | десять предустановленных значений в диапазоне 0,1…9,9 А, могут быть изменены пользователем с дискретностью 0,1 А и занесены в энергонезависимую память |
| Звуковая индикация | головные телефоны - натуральный широкополосный или отфильтрованный сигнал |
| Импульсные посылки одной частоты | 11 (при 200 Вт автономно/300 Вт с доп. акк. 12 В)25 (при 100 Вт автономно/150 Вт с доп. акк. 12 В) |
| Индицируемые параметры (светодиодные сверх яркие цифровые индика | - все питающие напряжения;- режимы и установки;- ресурс питания;- "МУЛЬТИМЕТР ВЫХОДА": "напряжение на выходе", "ток в нагрузке", "сопротивление нагрузки", "мощность в нагрузке" |
| Источники питанияВстроенный аккумуляторный комплект | два свинцово - кислотных герметизированных аккумулятора 12 В/15 Ач (технология AGM) с автоматической перекоммутацией 12 В/30 Ач или 24 В/15 Ач |
| ИЭМ-301.3Максимальная мощность, подводимая к "рамке", не более В | 10 |
| Класс защиты от внешних воздействий | IP54 |
| Классификация электромагнитной совместимости по ГОСТ Р 51318.22- | класс А |
| Коммутация резонанса | принудительная (управляется приемником) |
| Конструктивные параметрыВыходной усилитель мощности | импульсный, CLASS D(BD), КПД>80% |
| Коэффициент усиления предварительного усилителя, дБ | 40 |
| Коэффициент усиления электрического тракта и динамический диапаз | 100 dB120 dB |
| Кратковременные посылки | 15 |
| Максимальная выходная мощность, ВтПри автономном питании или от | 150 непрерывно на 1,3...300 Ом и "2F" на 1,3...200 Ом / 200 импульсы на 0,8...200 Ом |
| Максимально допустимое переменное входное напряжение, В | 400 |
| Максимальное выходное напряжение, ВПри автономном питании | 220 (180 при "2F") |
| Масса комплекта, не более | 3 кг |
| Масса электронного блока, не более | 0,46 кг |
| Масса, не более | 1,7 кг |
| Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом | 36 |
| От сетевого блока (СБП) | 100 на 1,0...120 Ом непрерывно / импульсы или на 1,3...80 Ом при "2F" |
| Питание | напряжение 4…7 В:- аккумуляторы "тип АА" 1,2 В 4 шт. в комплекте с зарядным устройством, питающимся от осветительной (220 В) или бортовой (12 В) сети;- щелочные (алкалиновые) батареи "тип АА" 1,5 В 4 шт.;- внешний аккумулятор |
| Питание предварительного усилителя | внешнее от приёмника |
| При неполной зарядке или (и) на частотах выше "логарифмической с | - любое (0…∞);- ограничение тока на "низкоомных" нагрузках, "Uмакс" на "высокоомных" нагрузках |
| При питании от сетевого блока | 110 (90 при "2F") |
| Режим 2 | кратковременные посылки "ПР" (прерывистый):- длительность импульса - 100 мс;- частота следования импульсов - 1 Гц |
| Режим 3 | двухчастотный "2F" (одновременная генерация):- первая частота - 1024 Гц;- вторая частота - 8192 Гц;- соотношение амплитуд первой и второй частот - 4:1 |
| Режим 4 | генерация ударных импульсов "УР" (ударный режим):- амплитуда импульса - равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара ("С1", "С2" или "С3" на поле "ТОК") - частота следования импульсов (ударов), уд./мин.:--- низкая - 30--- средняя - 60--- высокая - 120- длительность импульса - минимально достаточная для производства удара механизмом УМ-112, задается автоматически |
| Режимы генерацииРежим 1 | непрерывный "НП" |
| Ресурс питания при 0ºС в зависимости от мощности не менее, чНепр | 1,7 (при 150 Вт автономно/200 Вт с доп. акк. 12 В)4,0 (при 65 Вт автономно/100 Вт с доп. акк. 12 В) |
| С добавлением внешнего аккумулятора 12 В | 200 непрерывно на 2,0...150 Ом и "2F" на 2,0...300 Ом / 300 импульсы на 1,3...300 Ом |
| Сетевой блок для работы или зарядки аккумуляторов | выходное напряжение 15 В, выходной ток 15 А max |
| Согласование с нагрузкой | - автоматическое, обеспечивающее достижение заданного тока в нагрузке;- ручное (кнопками "Вверх" или "Вниз") |
| Степень защиты корпуса | IP54 |
| Тип корпуса | пластмассовый, герметичный |
| Тип питания | от приемника |
| Типы подключаемых нагрузок при генерации "SIN" | - непосредственное подключение к объекту с "возвратом" тока через жилу или броню кабеля;- непосредственное подключение к объекту с "возвратом тока через землю" при помощи штыря – "заземлителя"; - индуктивное подключение с применением передающей антенны на частоте 8192 Гц (выбирается автоматически при подключении антенны);- индуктивное подключение с применением передающих "клещей" (возможен выбор кабеля из пучка) |
| Точность определения обрыва кабеля, м | 0,25 |
| УМ-112МРабочее положение крепления ударного механизма на трубу:- | любоеверхнее |
| Управление | девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря запоминанию установленных параметров), "Интуитивный" интерфейс |
| Функциональные особенностиАвтоматические функции | - выбор оптимального режима питания (коммутация внутренних и внешнего источников питания);- автосогласование (достижение заданного тока в нагрузке);- автоматический "интеллектуальный" выбор выходной мощности;- специальная программа управления передающей антенной;- встроенное автоматическое зарядное устройство;- автоотключение питания при простое (1 мин.) |
| Характеристики индукционной антенны ИЭМ-301.3Максимальная мощнос | 10 |
| Частота f1 ("временная") | 200…9999 Гцвыбирается взамен одной из "постоянных", не заносится в память, существует до выключения питания |
| Частота резонанса, Гц | 50...60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц |
| Частотный диапазон, Гц | 40...10000 |
| Частоты переключаемых полосовых фильтров | центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц- ограничение диапазона "снизу" 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц; - ограничение диапазона "сверху" 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц |
| ЭМД-247Тип преобразователя | резонансная ферритовая магнитная антенна |
