Кабелетрассоискатель ТЕХНО-АС Атлет АГ-360
0₽
Кабелетрассоискатель ТЕХНО-АС Атлет АГ-360
Нет в наличии
Характеристики
| SR-60Частоты работы:По умолчанию50(60) / 100(120) / 128 / 1024 / 8192 / 32768 / 93696 Гц | Автоматические выключения генерации (зарядки)- при разряде аккумуляторов ниже допустимой нормы;- при несоответствии внешнего напряжения режиму зарядки;- при превышении допустимого потребляемого тока;- при отключении внешнего питания в процессе генерации;- при коротком замыкании выхода в процессе генерации;- при несоответствии режима генерации наличию/отсутствию антенны на выходе | АГ-120ТМЧастоты синусоидального сигнала, ГцЧастоты f1, f2, f3 ("200…9999 Гц выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память |
| Вес электронного блока, не более14,5 кг | Время зарядки полностью разряженных автономных аккумуляторов не 8 | Время непрерывной работы от одного комплекта аккумуляторовне менее 15 часов |
| Выходные параметры синусоидальной генерацииВыходной ток, АМаксим10 | Габаритные размеры356 х 178 х 788 мм | Габаритные размеры электронного блока (кейса), не более305 х 270 х 191 мм |
Информация о доставке
Нашли дешевле?
Введите адрес доставки
Описание
Описание кабелетрассоискателя Атлет АГ-360

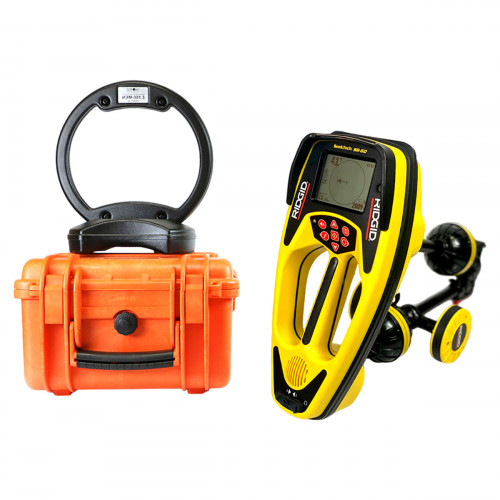

Кабелетрассоискатель Атлет АГ-360 является комбинацией современного американского трассопоискового приемника Ridgid SR-60 и мощнейшего в линейке генераторов ТЕХНО-АС мультичастотного портативного генератора АГ-120ТМ.
Назначение кабелетрассоискателя Атлет АГ-360
- Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 10 м.
- Трассировка коммуникаций с использованием генератора на расстояние до 10 км.
- Обследование участков местности перед проведением земляных работ.

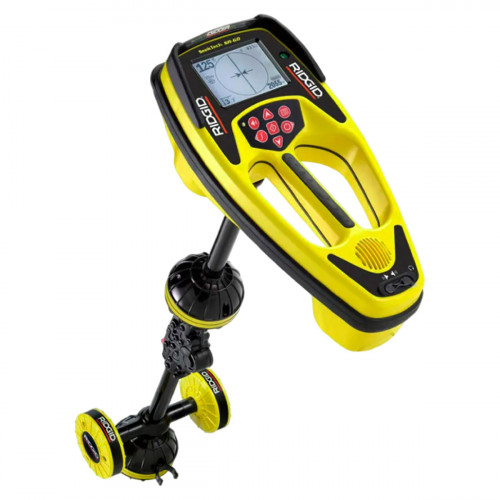

Особенности приемника SR-60
- Может отслеживать любую частоту от 10 Гц до 490000 Гц.
- 8 многонаправленных антенн позволяет выводить на дисплей схематичное отображение искомой коммуникации в виде прямой линии.
- Необходимая для поиска коммуникаций информация (рабочая частота, уровень сигнала, интенсивность сигнала, глубина залегания и т.д.) выводится на дисплей в автоматическом режиме.
- Наличие аудиовыхода 3,5 мм для дополнительного подключения наушников.

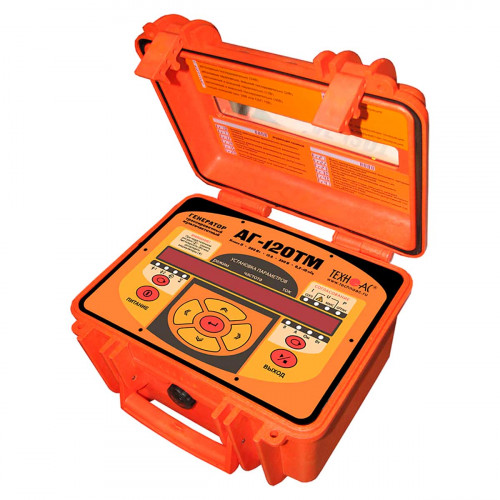

Особенности генератора АГ-120ТМ
- Автоматическое согласование по заданному току в нагрузке, вместо выходной мощности, позволяет получить прогнозируемый уровень сигнала на входе поискового приемника.
- Мультичастотный (200...10000 Гц) многофункциональный прибор может комплектоваться любым поисковым приемником, использующим данный диапазон частот.
- Автоматический выбор выходной мощности “интеллектуальной” программой выбора мощности.
- Встроенный “мультиметр выхода” показывает напряжение, ток, сопротивление и мощность в нагрузке.
- Высокий выходной ток (до 15 А) позволяет эффективно работать на “низкоомных” (до КЗ) нагрузках (например, заземленных трубопроводах).
- Высокое выходное напряжение (220 В автономное / 330 В с дополнительным аккумулятором) позволяет эффективно трассировать “высокоомные” коммуникации большой протяженности.
- Многофункциональность: работа без непосредственного подключения с резонансной передающей антенной, индуктивными клещами, ударным механизмом и датчиком контроля изоляции.
- Возможность работы в дождливую погоду (вкл./откл.; просмотр параметров с закрытой крышкой).
Рекомендуемые области применения кабелетрассоискателя Атлет АГ-360
- Электросети.
- Телекоммуникация.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Нефтегазовая отрасль.
- Геодезия.
Технические характеристики Кабелетрассоискатель ТЕХНО-АС Атлет АГ-360
| SR-60Частоты работы:По умолчанию | 50(60) / 100(120) / 128 / 1024 / 8192 / 32768 / 93696 Гц |
|---|---|
| Автоматические выключения генерации (зарядки) | - при разряде аккумуляторов ниже допустимой нормы;- при несоответствии внешнего напряжения режиму зарядки;- при превышении допустимого потребляемого тока;- при отключении внешнего питания в процессе генерации;- при коротком замыкании выхода в процессе генерации;- при несоответствии режима генерации наличию/отсутствию антенны на выходе |
| АГ-120ТМЧастоты синусоидального сигнала, ГцЧастоты f1, f2, f3 (" | 200…9999 Гц выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память |
| Вес электронного блока, не более | 14,5 кг |
| Время зарядки полностью разряженных автономных аккумуляторов не | 8 |
| Время непрерывной работы от одного комплекта аккумуляторов | не менее 15 часов |
| Выходные параметры синусоидальной генерацииВыходной ток, АМаксим | 10 |
| Габаритные размеры | 356 х 178 х 788 мм |
| Габаритные размеры электронного блока (кейса), не более | 305 х 270 х 191 мм |
| Генерация ударных импульсов с максимальной частотой 80 уд./мин. | 25 (при силе удара "С2" автономно или "С3" с доп. акк.) 62 (при силе удара "С1" автономно) |
| Диапазон температур эксплуатации / хранения | -20…50 / -20…60°С |
| Диапазон частот "Широкая полоса" | 4 кГц...15 кГц15 кГц…35 кГц |
| Допустимые внешние аккумуляторы | 11...14 В / 22...28 В |
| Допустимый диапазон температур окружающей среды при эксплуатации | -30ºС — +45 ºС |
| Задаваемый для автосогласования | десять предустановленных значений в диапазоне 0,1…9,9 А, могут быть изменены пользователем с дискретностью 0,1 А и занесены в энергонезависимую память |
| Импульсные посылки одной частоты | 11 (при 200 Вт автономно/300 Вт с доп. акк. 12 В)25 (при 100 Вт автономно/150 Вт с доп. акк. 12 В) |
| Индицируемые параметры (светодиодные сверх яркие цифровые индика | - все питающие напряжения;- режимы и установки;- ресурс питания;- "МУЛЬТИМЕТР ВЫХОДА": "напряжение на выходе", "ток в нагрузке", "сопротивление нагрузки", "мощность в нагрузке" |
| Источник питания | 4 элемента тип "С" |
| Источники питанияВстроенный аккумуляторный комплект | два свинцово - кислотных герметизированных аккумулятора 12 В/15 Ач (технология AGM) с автоматической перекоммутацией 12 В/30 Ач или 24 В/15 Ач |
| Классификация электромагнитной совместимости по ГОСТ Р 51318.22- | класс А |
| Конструктивные параметрыВыходной усилитель мощности | импульсный, CLASS D(BD), КПД>80% |
| Кратковременные посылки | 15 |
| Максимальная выходная мощность, ВтПри автономном питании или от | 150 непрерывно на 1,3...300 Ом и "2F" на 1,3...200 Ом / 200 импульсы на 0,8...200 Ом |
| Максимальное выходное напряжение, ВПри автономном питании | 220 (180 при "2F") |
| Масса без элементов питания | 2,1 кг |
| Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом | 36 |
| Определение глубины залегания трассы | до 10 м |
| Определяемые пользователем | 0,01…490 кГц |
| От сетевого блока (СБП) | 100 на 1,0...120 Ом непрерывно / импульсы или на 1,3...80 Ом при "2F" |
| При неполной зарядке или (и) на частотах выше "логарифмической с | - любое (0…∞);- ограничение тока на "низкоомных" нагрузках, "Uмакс" на "высокоомных" нагрузках |
| При питании от сетевого блока | 110 (90 при "2F") |
| Режим 2 | кратковременные посылки "ПР" (прерывистый):- длительность импульса - 100 мс;- частота следования импульсов - 1 Гц |
| Режим 3 | двухчастотный "2F" (одновременная генерация):- первая частота - 1024 Гц;- вторая частота - 8192 Гц;- соотношение амплитуд первой и второй частот - 4:1 |
| Режим 4 | генерация ударных импульсов "УР" (ударный режим):- амплитуда импульса - равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара ("С1", "С2" или "С3" на поле "ТОК") - частота следования импульсов (ударов), уд./мин.:--- низкая - 30--- средняя - 60--- высокая - 120- длительность импульса - минимально достаточная для производства удара механизмом УМ-112, задается автоматически |
| Режимы генерацииРежим 1 | непрерывный "НП" |
| Ресурс питания при 0ºС в зависимости от мощности не менее, чНепр | 1,7 (при 150 Вт автономно/200 Вт с доп. акк. 12 В)4,0 (при 65 Вт автономно/100 Вт с доп. акк. 12 В) |
| С добавлением внешнего аккумулятора 12 В | 200 непрерывно на 2,0...150 Ом и "2F" на 2,0...300 Ом / 300 импульсы на 1,3...300 Ом |
| Сетевой блок для работы или зарядки аккумуляторов | выходное напряжение 15 В, выходной ток 15 А max |
| Согласование с нагрузкой | - автоматическое, обеспечивающее достижение заданного тока в нагрузке;- ручное (кнопками "Вверх" или "Вниз") |
| Степень защиты корпуса | IP54 |
| Тип корпуса | пластмассовый, герметичный |
| Типы подключаемых нагрузок при генерации "SIN" | - непосредственное подключение к объекту с "возвратом" тока через жилу или броню кабеля;- непосредственное подключение к объекту с "возвратом тока через землю" при помощи штыря – "заземлителя"; - индуктивное подключение с применением передающей антенны на частоте 8192 Гц (выбирается автоматически при подключении антенны);- индуктивное подключение с применением передающих "клещей" (возможен выбор кабеля из пучка) |
| Точность определения глубины залегания | 0,05 м |
| Управление | девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря запоминанию установленных параметров), "Интуитивный" интерфейс |
| Функциональные особенностиАвтоматические функции | - выбор оптимального режима питания (коммутация внутренних и внешнего источников питания);- автосогласование (достижение заданного тока в нагрузке);- автоматический "интеллектуальный" выбор выходной мощности;- специальная программа управления передающей антенной;- встроенное автоматическое зарядное устройство;- автоотключение питания при простое (1 мин.) |
| Характеристики индукционной антенны ИЭМ-301.3Максимальная мощнос | 10 |
| Частота f1 ("временная") | 200…9999 Гцвыбирается взамен одной из "постоянных", не заносится в память, существует до выключения питания |
| Частоты работы режима "Зонд":По умолчанию | 16 / 512 / 640 / 850 / 8192 / 16384 / 32768 Гц |
