Кабелетрассоискатель ТЕХНО-АС Атлет АГ-319СКИМ

Кабелетрассоискатель ТЕХНО-АС Атлет АГ-319СКИМ 0 480240₽

Нет в наличии

Нет в наличии Код товара: 118292

tehno-as Производитель

480240₽

Быстрый заказ

Нашли дешевле?

₽ Покупка в кредит

от 26844₽ в месяц

Характеристики

Автоматические выключения генерации (зарядки)- при разряде аккумуляторов ниже допустимой нормы;- при несоответствии внешнего напряжения режиму зарядки;- при превышении допустимого потребляемого тока;- при отключении внешнего питания в процессе генерации;- при коротком замыкании выхода в процессе генерации;- при несоответствии режима генерации наличию/отсутствию антенны на выходе	Автоматическое отключение питания при бездействии для экономии зпосле 30 мин	АГ-120ТМЧастоты синусоидального сигнала, ГцЧастоты f1, f2, f3 ("200…9999 Гц выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память
АП-019МКвазирезонансные частоты фильтров50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц	База (расстояние между электродами в рабочем положении), мм- для угла раствора 30º - 550;- для угла раствора 60º - 880	Вес электронного блока, не более14,5 кг
Вес, не более0,8 кг	Визуальная индикацияOLED дисплей,178х64 пикс., 16 градаций "серого"	Время зарядки полностью разряженных автономных аккумуляторов не 8

Все характеристики

Информация о доставке

Описание

Описание кабелетрассоискателя Атлет АГ-319СКИМ

Трассопоисковый комплект для поиска подземных коммуникаций (кабельных линий, металлических трубопроводов, и прочих коммуникаций из токопроводящих материалов), а также возможностью поиска мест повреждения внешней изоляции коммуникации.

В составе комплекта приемник в виде моноблока с морозоустойчивым ЖК дисплеем, на который выводится изображение трассы и в автоматическом режиме происходит расчет глубины залегания коммуникации до 10 м, а также величины тока в линии и самый мощный мультичастотный генератор в линейке ТЕХНО-АС, с дальностью работы до 10 км.

Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.

Назначение кабелетрассоискателя Атлет АГ-319СКИМ

Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 10 м.
Трассировка коммуникаций с использованием генератора на расстояние до 10 км.
Поиск электрических кабелей под напряжением.
Поиск мест пересечения трубопровода и кабеля.
Определение мест повреждения кабельных линий.
Обследование участков местности перед проведением земляных работ.
Поиск мест повреждения внешней изоляции коммуникации (трубопровода, кабеля).

Особенности приемника АП-019М

Современный цифровой трассопоисковый приемник-моноблок АП-019М.
Изображение трассы на экране прибора.
Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
Несколько вариантов отображения информации на индикаторе приемника: "Трасса", "График", "График+", "Минимум максимум" и "2-частоты" позволяют оператору максимально эффективно использовать возможности прибора.
Дополнительные функций при подключении внешних датчиков.
Широкий набор рабочих частот (50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 40...8000 Гц, Радио 8...40 кГц).
Морозоустойчивый, работа при температурах до -30°С.
Меню на двух языках (русский и английский).

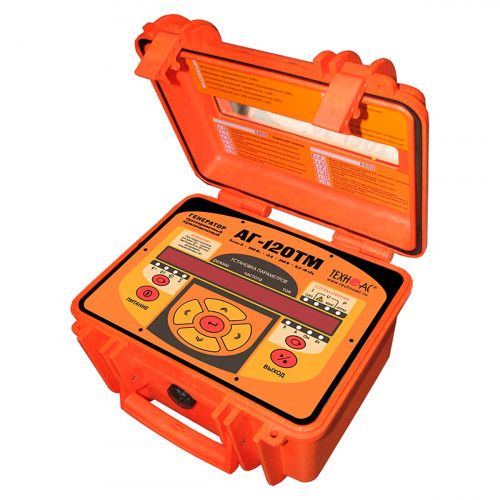

Особенности генератора АГ-120ТМ

Автоматическое согласование по заданному току в нагрузке, вместо выходной мощности, позволяет получить прогнозируемый уровень сигнала на входе поискового приемника.
Мультичастотный (200...10000 Гц) многофункциональный прибор может комплектоваться любым поисковым приемником, использующим данный диапазон частот.
Автоматический выбор выходной мощности “интеллектуальной” программой выбора мощности.
Встроенный “мультиметр выхода” показывает напряжение, ток, сопротивление и мощность в нагрузке.
Высокий выходной ток (до 15 А) позволяет эффективно работать на “низкоомных” (до КЗ) нагрузках (например, заземленных трубопроводах).
Высокое выходное напряжение (220 В автономное / 330 В с дополнительным аккумулятором) позволяет эффективно трассировать “высокоомные” коммуникации большой протяженности.
Многофункциональность: работа без непосредственного подключения с резонансной передающей антенной, индуктивными клещами, ударным механизмом и датчиком контроля изоляции.
Возможность работы в дождливую погоду (вкл./откл.; просмотр параметров с закрытой крышкой).

Функциональные возможности приемника АП-019М в различных режимах работы

Режим "Трасса"

В режиме "Трасса" на индикаторе отображается положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы происходит в полуавтоматическом режиме наглядно и быстро.

Режим "График"

На индикаторе дополнительно с положением трассы отображается график изменения уровня сигнала на рабочей частоте. Режим "График" удобен при слабом уровне сигнала или в случае, когда электромагнитное поле искажено.

Режим "График+"

Режим позволяет находить пересекающие трассируемую коммуникацию силовые кабельные линии под напряжением.

Режим "Минимум максимум" по графикам изменения уровня сигнала позволяет проводить точную локализацию коммуникации. А также используется для нахождения центров нескольких коммуникаций, находящихся близко друг к другу.

Режим "2-частоты"

Режим "2-частоты" применяется при работе совместно с трассировочным генератором и позволяет по направлению тока в коммуникации отличать "свою" коммуникацию от рядом проходящей коммуникации с наведенным в ней током (функция "Свой-чужой").

Подключением дополнительных внешних датчиков и трассировочного генератора решаются такие задачи как поиск дефектов коммуникаций, мест нарушения изоляции трубопроводов, идентификация отдельных кабелей, выбор кабеля из пучка.

Рекомендуемые области применения трассоискателя Атлет АГ-319СКИМ

Электросети.
Телекоммуникация.
Строительно-монтажные организации.
ЖКХ.
Водоканалы.
Теплосети.
Нефтегазовая отрасль.
Геодезия.

Технические характеристики Кабелетрассоискатель ТЕХНО-АС Атлет АГ-319СКИМ

Автоматические выключения генерации (зарядки)	- при разряде аккумуляторов ниже допустимой нормы;- при несоответствии внешнего напряжения режиму зарядки;- при превышении допустимого потребляемого тока;- при отключении внешнего питания в процессе генерации;- при коротком замыкании выхода в процессе генерации;- при несоответствии режима генерации наличию/отсутствию антенны на выходе
Автоматическое отключение питания при бездействии для экономии з	после 30 мин
АГ-120ТМЧастоты синусоидального сигнала, ГцЧастоты f1, f2, f3 ("	200…9999 Гц выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память
АП-019МКвазирезонансные частоты фильтров	50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц
База (расстояние между электродами в рабочем положении), мм	- для угла раствора 30º - 550;- для угла раствора 60º - 880
Вес электронного блока, не более	14,5 кг
Вес, не более	0,8 кг
Визуальная индикация	OLED дисплей,178х64 пикс., 16 градаций "серого"
Время зарядки полностью разряженных автономных аккумуляторов не	8
Время непрерывной работы от одного комплекта щелочных батарей	не менее 20 часов, при отрицательной температуре время работы сокращается
Входное сопротивление датчика, МОм	2,4
Выходные параметры синусоидальной генерацииВыходной ток, АМаксим	10
Габаритные размеры	330 х 140 х 700 мм
Габаритные размеры электронного блока (кейса), не более	305 х 270 х 191 мм
Генерация ударных импульсов с максимальной частотой 80 уд./мин.	25 (при силе удара "С2" автономно или "С3" с доп. акк.) 62 (при силе удара "С1" автономно)
Диапазон температур эксплуатации / хранения	-30…+60 / -30…+60°С
Диапазон частот "Радио"	8…40 кГц
Диапазон частот "Широкая полоса"	0,04…8 кГц
ДКИ-117Максимальный неискажаемый входной сигнал в различных поло	0,3…143…14030…1400
Длина штанг, не более, мм: - в рабочем положении - в транспортно	780 490
Добротность квазирезонансных фильтров (Q)	не менее 100
ДОДК-117Минимальная диагностируемая площадь повреждения изоляции	15
Допустимые внешние аккумуляторы	11...14 В / 22...28 В
Допустимый диапазон температур окружающей среды при эксплуатации	-30ºС — +45 ºС
Задаваемый для автосогласования	десять предустановленных значений в диапазоне 0,1…9,9 А, могут быть изменены пользователем с дискретностью 0,1 А и занесены в энергонезависимую память
Звуковая индикация	встроенный излучатель:синтезированный звук ЧМзвуковая индикация нажатия кнопок
Измерение тока принимаемого сигнала	автоматически в режиме "Трасса" 0,001....9,99 А
Импульсные посылки одной частоты	11 (при 200 Вт автономно/300 Вт с доп. акк. 12 В)25 (при 100 Вт автономно/150 Вт с доп. акк. 12 В)
Индицируемые параметры	2D визуализация положения трассы относительно прибора глубина залегания трассыток в коммуникацииграфики уровня сигнала с датчиковпараметры настройки и управления
Индицируемые параметры (светодиодные сверх яркие цифровые индика	- все питающие напряжения;- режимы и установки;- ресурс питания;- "МУЛЬТИМЕТР ВЫХОДА": "напряжение на выходе", "ток в нагрузке", "сопротивление нагрузки", "мощность в нагрузке"
Источник питания	4…7 В (4 элемента тип "С", внешний аккумулятор 20000 мА*ч)
Источники питанияВстроенный аккумуляторный комплект	два свинцово - кислотных герметизированных аккумулятора 12 В/15 Ач (технология AGM) с автоматической перекоммутацией 12 В/30 Ач или 24 В/15 Ач
Классификация электромагнитной совместимости по ГОСТ Р 51318.22-	класс А
Количество встроенных датчиков	4
Конструктивные параметрыВыходной усилитель мощности	импульсный, CLASS D(BD), КПД>80%
Коэффициент усиления предварительного усилителя, дБ	40
Кратковременные посылки	15
Максимальная выходная мощность, ВтПри автономном питании или от	150 непрерывно на 1,3...300 Ом и "2F" на 1,3...200 Ом / 200 импульсы на 0,8...200 Ом
Максимально допустимое переменное входное напряжение, В	400
Максимальное выходное напряжение, ВПри автономном питании	220 (180 при "2F")
Максимальный коэффициент усиления электрического тракта	>100 дБ
Масса	2,1 кг
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом	36
Определение глубины залегания трассы	автоматически в режиме "Трасса" 0....9,99 м
От сетевого блока (СБП)	100 на 1,0...120 Ом непрерывно / импульсы или на 1,3...80 Ом при "2F"
Питание предварительного усилителя	внешнее от приёмника
Поддержка энергосберегающих (прерывистых) режимов работы трассир	при совместной работе с трассировочными генераторами производства ТЕХНО-АС ("Импульсный" режим)
Подключаемые внешние датчики	КИ-105/110, НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС)
При неполной зарядке или (и) на частотах выше "логарифмической с	- любое (0…∞);- ограничение тока на "низкоомных" нагрузках, "Uмакс" на "высокоомных" нагрузках
При питании от сетевого блока	110 (90 при "2F")
Режим 2	кратковременные посылки "ПР" (прерывистый):- длительность импульса - 100 мс;- частота следования импульсов - 1 Гц
Режим 3	двухчастотный "2F" (одновременная генерация):- первая частота - 1024 Гц;- вторая частота - 8192 Гц;- соотношение амплитуд первой и второй частот - 4:1
Режим 4	генерация ударных импульсов "УР" (ударный режим):- амплитуда импульса - равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара ("С1", "С2" или "С3" на поле "ТОК") - частота следования импульсов (ударов), уд./мин.:--- низкая - 30--- средняя - 60--- высокая - 120- длительность импульса - минимально достаточная для производства удара механизмом УМ-112, задается автоматически
Режимы генерацииРежим 1	непрерывный "НП"
Ресурс питания при 0ºС в зависимости от мощности не менее, чНепр	1,7 (при 150 Вт автономно/200 Вт с доп. акк. 12 В)4,0 (при 65 Вт автономно/100 Вт с доп. акк. 12 В)
С добавлением внешнего аккумулятора 12 В	200 непрерывно на 2,0...150 Ом и "2F" на 2,0...300 Ом / 300 импульсы на 1,3...300 Ом
Сетевой блок для работы или зарядки аккумуляторов	выходное напряжение 15 В, выходной ток 15 А max
Согласование с нагрузкой	- автоматическое, обеспечивающее достижение заданного тока в нагрузке;- ручное (кнопками "Вверх" или "Вниз")
Степень защиты корпуса	IP54
Тип корпуса	пластмассовый, герметичный
Типы подключаемых нагрузок при генерации "SIN"	- непосредственное подключение к объекту с "возвратом" тока через жилу или броню кабеля;- непосредственное подключение к объекту с "возвратом тока через землю" при помощи штыря – "заземлителя"; - индуктивное подключение с применением передающей антенны на частоте 8192 Гц (выбирается автоматически при подключении антенны);- индуктивное подключение с применением передающих "клещей" (возможен выбор кабеля из пучка)
Точность измерения тока принимаемого сигнала	±5%
Точность определения глубины залегания	±5%
Точность определения обрыва кабеля, м	0,25
Управление	девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря запоминанию установленных параметров), "Интуитивный" интерфейс
Управление чувствительностью	автоматическое - для 2D отображения "Трасса"полуавтоматическое или ручное (по выбору) - для "Графиков"автоматическое или ручное (по выбору) - для режима "2 частоты"
Функциональные особенностиАвтоматические функции	- выбор оптимального режима питания (коммутация внутренних и внешнего источников питания);- автосогласование (достижение заданного тока в нагрузке);- автоматический "интеллектуальный" выбор выходной мощности;- специальная программа управления передающей антенной;- встроенное автоматическое зарядное устройство;- автоотключение питания при простое (1 мин.)
Характеристики индукционной антенны ИЭМ-301.3Максимальная мощнос	10
Частота f1 ("временная")	200…9999 Гцвыбирается взамен одной из "постоянных", не заносится в память, существует до выключения питания
Частотный диапазон, Гц	40...10000
