Генератор сигналов специальной формы АКИП-3410/5

Генераторы сигналов специальной формы АКИП-3410/1, АКИП-3410/2, АКИП-3410/4, АКИП-3410/5 предназначены для генерации сигналов стандартных форм: синусоидального, прямоугольного, треугольного, импульсного, шумового, постоянного тока, а также до 50 типов сигналов предустановленной произвольной формы.

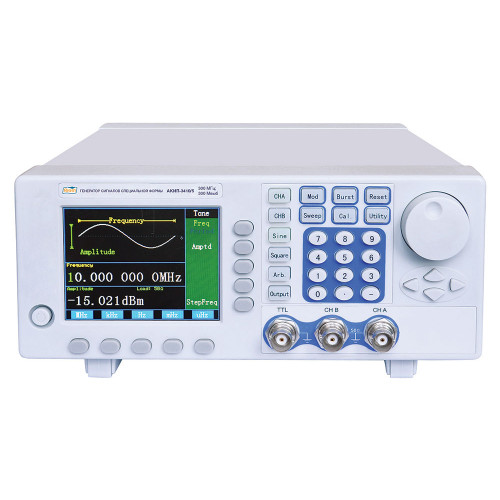

Генераторы представляют собой лабораторные многофункциональные измерительные приборы, принцип действия которых основан на технологии прямого цифрового синтеза, позволяющего получать стабильные, высокоточные сигналы с низким коэффициентом нелинейных искажений практически любой формы. На передней панели генератора находится цветной жидкокристаллический дисплей, состоящий из двух частей: в верхнем окне отображается форма генерируемого сигнала, в нижнем окне – его параметры.
В генераторах серии 3410 справа от дисплея находятся два вертикальных ряда кнопок: в одном ряду кнопки выбора стандартных форм сигнала, в другом – кнопки управления меню генерируемых сигналов. Под дисплеем расположен блок функциональных кнопок для выбора единиц вводимых значений.
Для ввода цифровых параметров на панелях всех генераторов имеется три группы органов управления: курсорные кнопки (со стрелками), вращающийся регулятор параметров и цифровая клавиатура.
На задней панели генераторов имеется разъем для подключения шнура питания, разъемы интерфейсов USB и RS-232 для подключения генераторов к ПК, входные разъемы для подачи внешнего тактового сигнала 10 МГц, сигнала внешней модуляции и запуска и выходной разъем внутреннего опорного генератора 10 МГц.
