| Время установления1 - 5 мс | Гармонические составляющие< -30 дБн | Глубина памяти ARB64 Msample |
| Диапазон частотот 9 кГц до 3 ГГц, до 6 ГГц | Максимальная выходная мощность–127 дБм до +18 дБм | Негармонические составляющие< -76 дБн |
| Питание100-240 В, 50-60 Гц | Поддерживаемые цифровые стандарты и системы модуляции5G NR, OFDM signal generation, cellular IoT, LTE Release 8/9/10/11/12, 3GPP FDD HSPA/HSPA+, GSM/EDGE/EDGE Evolution, CDMA2000®, 1xEV-DO Rev. A/B, WLAN IEEE 802.11a/b/g/n/j/p/ac/ax, AWGN и другие | Полоса пропускания сигнала120 МГц |

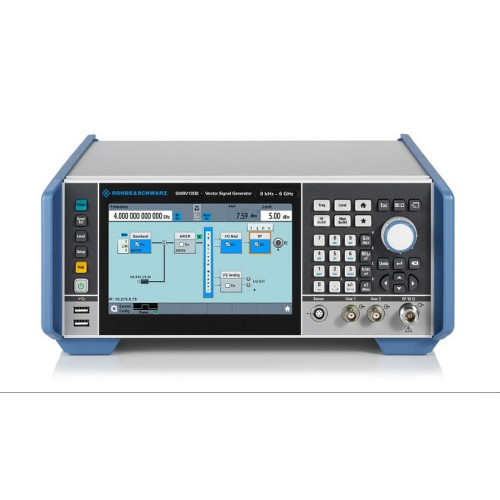

Современный векторный генератор сигналов R&S SMBV100B задает новые стандарты в своем классе. Сверхвысокая выходная мощность, полностью откалиброванная генерация сигналов и интуитивно-понятное управление на сенсорном экране делают генератор R&S SMBV100B идеальным устройством для решения всех разновидностей прикладных задач.
Векторный генератор сигналов R&S®SMBV100B обеспечивает превосходное качество модулированных сигналов с полосой встроенной модуляции до 500 МГц.
Имеются дополнительные программные опции для всех основных типов стандартов беспроводной связи, таких, как 5G, сотовый IoT, LTE, WLAN IEEE 802.11a/b/g/n/ac/ax и Bluetooth 5.0. Сигналы этих стандартов могут быть сформированы самим генератором без необходимости привлечения внешнего компьютера.
Это позволяет быстро и просто менять типы сигналов и их параметры. Генератор также имеет функции отслеживания огибающей и цифровых предыскажений. Сигналы с шириной полосы модуляции до 2 ГГц могут быть получены подачей модулирующих сигналов на внешние IQ входы.
Сигнал стандарта WLAN IEEE 802.11ac с шириной 160 МГц, полученный встроенными в генератор средствами, демонстрирует измеренное значение модуля вектора ошибки на уровне -49 дБ.
| Время установления | 1 - 5 мс |
|---|---|
| Гармонические составляющие | < -30 дБн |
| Глубина памяти ARB | 64 Msample |
| Диапазон частот | от 9 кГц до 3 ГГц, до 6 ГГц |
| Максимальная выходная мощность | –127 дБм до +18 дБм |
| Негармонические составляющие | < -76 дБн |
| Питание | 100-240 В, 50-60 Гц |
| Поддерживаемые цифровые стандарты и системы модуляции | 5G NR, OFDM signal generation, cellular IoT, LTE Release 8/9/10/11/12, 3GPP FDD HSPA/HSPA+, GSM/EDGE/EDGE Evolution, CDMA2000®, 1xEV-DO Rev. A/B, WLAN IEEE 802.11a/b/g/n/j/p/ac/ax, AWGN и другие |
| Полоса пропускания сигнала | 120 МГц |
| Потребляемая мощность | 300 Вт |
| Фазовый шум SSB | < –126 дБн, –132 дБн (typ.) |
| Частотный отклик частоты модуляции в заданном РЧ-диапазоне модул | < 1.0 дБ, < 0.3 дБ (meas.) |
-
