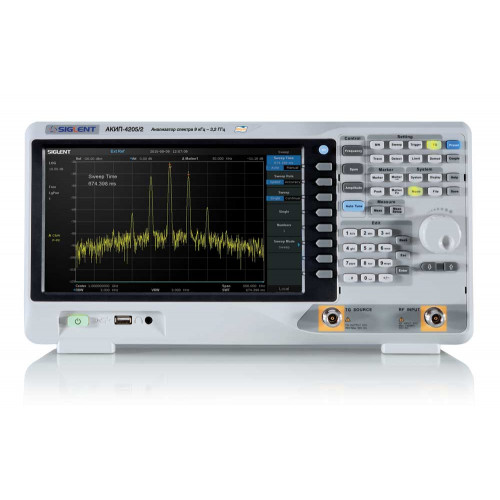

Анализатор спектра АКИП 4205/2

Функциональность и возможности интерфейса анализаторов спектра серии АКИП-4205

Системный интерфейс АКИП-4205/1, АКИП-4205/2 отличается своей продуманностью и удобством переходов, имеет простой и интуитивно понятный графический стиль. Меню основных режимов оптимизировано для информативного отображения на одной странице связанных операций измерения.

Спектральные кривые поддерживают цветовое разделение на экране (4 цвета), что помогает пользователю идентифицировать соответствующие спектры при изменениях различных параметров. Экран имеет развитую систему курсорных измерений в помощь пользователю, как дополнительный инструмент при выполнении анализа сигналов. Большая площадь экрана позволяет одновременно отображать как численные данные результатов измерений (параметры), так и спектрограммы сигналов.

Технология цифрового преобразования частоты позволяет достичь минимального значения полосы пропускания RBW=10 Гц, обеспечивая отличное разрешение при анализе спектра, что наиболее востребовано для разделения компонент при отстройке соседних сигналов (расположенных очень близко по частоте).

Используемый в серии АКИП-4205 высокотехнологичный и производительный входной АЦП обеспечивает низкий уровень собственных шумов (типичное значение до -151 дБм/Гц @ 100 МГц), входной ВЧ тракт имеет стандартно встроенный предусилитель. Тем самым достигается высокая чувствительность и избирательность анализа, улучшается мониторинг слабых сигналов на фоне помех.

Трекинг- генератор

Опция TG превращает анализатор спектра со встроенным генератором в скалярный анализатор цепей. Диапазон частот 100 кГц – 2,1/3,2 ГГц, что обеспечивает возможность анализа спектра во всем диапазоне волн – ДВ, СВ, КВ, УКВ. Кроме измерения параметров в режиме Transmission, трекинг-генератор обеспечивает возможность измерения параметров отраженных сигналов и численно оценивать обратные потери. Для этого понадобиться программно-аппаратная опция RB3X20 для измерения КСВН и коэффициента затухания. Комплект аксессуаров включается в себя: программную опцию “Рефлектометр/Refl”, мостовой направленный ответвитель (1 МГц…2 ГГц) и два адаптера N(M)-N(M). Перечисленные выше дополнительные принадлежности предназначены для соединения устройств с целью формирования схемы испытаний. С помощью ресурсов анализатора АКИП-4205 с опцией TG можно наблюдать и фиксировать АЧХ испытуемых устройств (любой 4-х полюсник - фильтр, отрезок линии передачи, усилитель и пр.).

Измерение мощности – передовые технологии

Современные стандарты радиосвязи и беспроводного доступа поддерживают строгие требования в отношении выходной мощности сигнала в отведенной полосе и соответствия нормированных значений утечки мощности в соседний частотный канал. С этой целью в анализаторах спектра серии АКИП-4205 предусмотрен опциональный пакет расширенных измерений параметров мощности (AMK), который позволяет выполнить анализ общей мощности в канале, определить коэффициент мощности в соседнем канале, занимаемую полосу частот, мощность во временном домене, спектральную мощность и другие параметры для обеспечения производительных измерений радиопередающих систем.

Анализ неоднородностей, измерение КСВН

При установке опции RMK (Reflect Measurement Kit) анализатор спектра обеспечивает быстрое и удобное измерение параметров S21, S11 (сбор данных для характеризации кривой потерь на отражение), а также вычисление КСВН тракта.
Расчет коэффициента стоячей волны по напряжению (КСВН/ VSWR) с помощью анализатора спектра производится путем пересчета через измеренное значение коэффициента отражения.
Функция (Return Loss) измерения отраженных сигналов, вызванных наличием неоднородностей в кабеле, служит для определения характеристики согласования импедансов. Перечисленные выше виды измерений используется для оценки радиочастотных компонентов и систем. Эти возможности позволяют применять АКИП-4205 как базовое средство для задач анализа АФУ и верификации параметров коаксиальных трактов.

Фильтры ЭМС, квази-пиковый детектор с шаблонами соответствия CISPR 16

Опциональный пакет EMI предназначен для предварительного тестирования на соответствие стандарту CISPR-16, предлагая режим квазипикового детектора и дополнительные фильтры ЭМС (200 Гц, 9КГц, 120 кГц).

Импорт записанных шаблонов допусков указанного международного стандарта в области электромагнитной совместимости упрощает оценку уровней ЭМС/EMI при предварительном тестировании технических средств на соответствие нормам индустриальных радиопомех
