Анализатор качества электроэнергии Fluke N5K 6PP64IP

Анализатор качества электроэнергии Fluke N5K 6PP64IP 0 7599372₽

Нет в наличии

Нет в наличии Код товара: 86922

Fluke Производитель

7599372₽

Быстрый заказ

Нашли дешевле?

₽ Покупка в кредит

от 424783₽ в месяц

Характеристики

RS-232 / USB-интерфейсСтандартно	Блок питанияОт 85 В до 264 В переменного тока, от 50 Гц до 60 Гц, от 100 В до 260 В постоянного тока, 40 ВА, вилка европейского стандарта и выключатель питания. В некоторых моделях имеется токовые зажимы.	Быстрое преобразование ФурьеРасчет гармоник с графическим отображением. Одновременно отображается до 3-х гистограмм.Измеряемые величины: U, I, P в каждой фазеПорядок гармоник: От 1-й до 40-й гармоники, максимум до половины частоты дискретизации
Векторная диаграммаОтображение векторов основной частоты до 6-и сигналов. Обеспечивает простую проверку правильности подключения прибора и быстрый просмотр сдвига фазы каждого сигнала.	Вес Прибл. 7 кг	Возможные вариантыIEEE 488.2 / 1 Мбит/сEthernet / 10 Мбит/с или 100 Мбит/с
Встроенный принтерДа (опционально)	ДиапазонОт постоянного тока и 0,2 Гц до частоты дискретизации	Диапазон входного напряженияОт 0,3 В до 1000 В

Все характеристики

Информация о доставке

Описание

Fluke-Norma 5000, трехфазная система с фазовыми входными модулями 6xPP64 с интерфейсом IEEE488 / Ethernet и аналоговыми / цифровыми выходными каналами.

Описание: Fluke Norma 5000

Технические характеристики Анализатор качества электроэнергии Fluke N5K 6PP64IP

RS-232 / USB-интерфейс	Стандартно
Блок питания	От 85 В до 264 В переменного тока, от 50 Гц до 60 Гц, от 100 В до 260 В постоянного тока, 40 ВА, вилка европейского стандарта и выключатель питания. В некоторых моделях имеется токовые зажимы.
Быстрое преобразование Фурье	Расчет гармоник с графическим отображением. Одновременно отображается до 3-х гистограмм.Измеряемые величины: U, I, P в каждой фазеПорядок гармоник: От 1-й до 40-й гармоники, максимум до половины частоты дискретизации
Векторная диаграмма	Отображение векторов основной частоты до 6-и сигналов. Обеспечивает простую проверку правильности подключения прибора и быстрый просмотр сдвига фазы каждого сигнала.
Вес	Прибл. 7 кг
Возможные варианты	IEEE 488.2 / 1 Мбит/сEthernet / 10 Мбит/с или 100 Мбит/с
Встроенный принтер	Да (опционально)
Диапазон	От постоянного тока и 0,2 Гц до частоты дискретизации
Диапазон входного напряжения	От 0,3 В до 1000 В
Диапазон входного тока (напрямую без использования шунта)	От 0,03 мА до 20 А в зависимости от используемого входного модуля
Диапазон рабочих температур	От 5 °C до 35 °C
Диапазон температур хранения	От -20 °C до 50 °C
Дисплей	Цветной, 144 мм - 320 x 240 пикселей.Яркость подсветки и контрастность настраиваются пользователем.
Измерительные входы	Безопасные розетки 4 мм, 2 - для каждого входа. Разъем BNC для подключения внешнего шунта.
Измеряемые величины	Вычисление без пропусков средних значений величин для каждой фазы. В трехфазных системах дополнительно вычисляется полная мощность и выполняется усреднение значений V и I по трем фазам. Для этих значений также вычисляется основная гармоника H01 в синхронном режиме.Uэфф. действующее значение, Uвс выпрямленное среднее, Uср. среднее значениеUp-, Up+, Upp пиковые значенияUcf коэффициент амплитуды Ucf, Uff коэффициент формыUfc доля основной гармоникиUthd коэффициент искажения DIN, IECIэфф действующее значение,Iвс выпрямленное среднее,Iср среднее значениеIp-, Ip+, Ipp пиковые значенияIcf коэффициент амплитуды Icf, Iff коэффициент формыIfc доля основной гармоники Ithd коэффициент искажения DIN, IECP активная мощность [Вт]Q реактивная мощность [Вар]S кажущаяся мощность [ВА]φ, cos. сдвиг фазыФункция интегрирования для активной мощности P, реактивной мощностиQ, кажущейся мощности S, напряжения (Um) и тока (Im),Число разрядов 4 или 5 в зависимости от измеряемой величины.
Интерфейс	Интерфейс RS232 для загрузки прошивки (встроенного ПО) и обмена данными с ПК. Возможно подключение принтера через внешний преобразователь.
Интерфейс IEEE 488.2/GPIB (1 Мбит/с Ethernet / 10 Мбит/с или 100	опционально
Интерфейс PI1 для измерения процессов (8 аналоговых/импульсных в	опционально
Испытательные напряжения	Вход сетевого питания: корпус (заземление): 1,5 КВ переменного токаВход сетевого питания: Измерительный вход: 5,4 КВ переменного токаИзмерительные входы: Корпус: 3,3 КВ переменного токаИзмерительный вход: вход: 5,4 КВ
Климатический класс	KYG в соответствии с DIN 40040, максимум 85 % относительной влажности, без конденсации.
Количество фаз	3, 4, 6
Конфигурация	Анализатор можно настроить на измерение и отображение данных в требуемом формате.
Максимальные значения на входе	Для входов напряжения: Диапазон измерений 1000 Вдейств., 2 КВпикДля входов тока: Диапазон измерений 10 Адейств., 20 Апик
Оперативная память для данных	Хранение мгновенных и усредненных значений параметров; задание условий запуска и остановки.Около 4 МБ оперативной памяти можно использовать для хранения измеренных значений.
Основная погрешность	0,2%, 0,1% или 0,03% в зависимости от используемого входного модуля
Память для конфигураций	В памяти могут храниться до 15 пользовательских конфигураций с возможностью повторной загрузки. Несохраненные изменения теряются при выключении прибора.
Память для хранения конфигураций	4 МБ
Память для хранения настроек	0,5 МБ
Программа Fluke NormaView для ПК (загрузка данных, анализ и сост	стандартно
Размер	150 мм x 447 мм x 315 мм

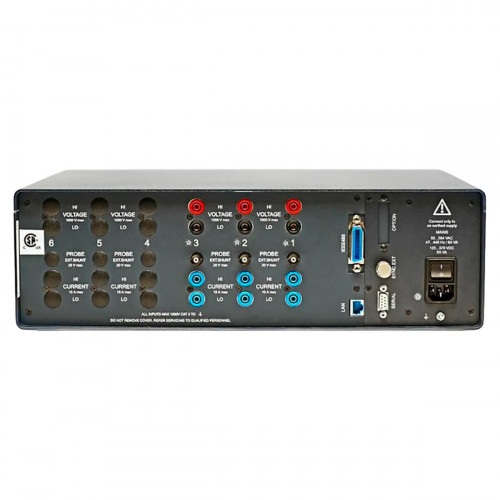

Разъемы	Задняя панель 3-фазного анализатора
Регистратор данных	Обеспечивает просмотр усредненных во времени данных для определения трендов.
Точность	±0,01 % измеряемой величины (показания)
Управление	Мембранная клавиатура для управления курсором – функциональные клавиши и функции прямого доступа.
Функция интегрирования (энергия)	Одновременное отображение до шести числовых значений (по выбору). Возможность задания условий запуска/остановки и положительного/отрицательного направления.
Цифровой осциллограф	Одновременное отображение до трех измеренных величин на уровне выборки. Быстрый просмотр формы кривой и искажений.
Частота дискретизации	0,33 МГц или 1 МГц в зависимости от используемого входного модуля
Частота и синхронизация	Каналы, которые можно выбирать: все U/I или внешний вход.Для обработки сигнала можно включить один из трех фильтров низких частот с разными частотами отсечки.Значение частоты постоянно отображается в верхней части экрана.Разъем синхронизации BNC на задней панели прибора можно использовать в качестве как входа, так и выхода.Можно измерить входные сигналы с частотой до частоты дискретизации используемого фазового модуля. Уровень входного сигнала не должен превышать 50 В.Выходной сигнал представляет собой импульсный TTL-сигнал амплитудой 5 В (частота зависит от частоты измеряемого сигнала синхронизации).
Электрическая безопасность	EN 61010-1 / 2-я редакция, 1000 В CAT II (600 В CAT III)Степень загрязнения 2, класс безопасности IEN 61558 для трансформатораEN 61010-2-031/032 для принадлежностей
Электромагнитная восприимчивость	Излучение: Согласно IEC 61326-1, EN 50081-1, EN 55011 класс BПомехоустойчивость: Согласно IEC 61326-1 / Дополнение A (промышленный сектор), EN 50082-1

Характеристики

Материал корпуса	Анализаторы электроснабжения Fluke Norma предельно компактны и имеют цельный металлический корпус в соответствии с самыми строгими требованиями электромагнитной совместимости (EMC).
