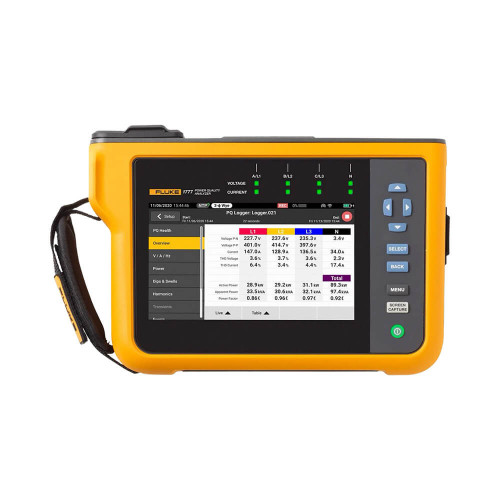

Анализатор качества электроэнергии Fluke 1777/BASIC

Анализатор качества электроэнергии Fluke 1777/BASIC 0 1629918₽

Нет в наличии

Нет в наличии Код товара: 107502

Fluke Производитель

1629918₽

Быстрый заказ

Нашли дешевле?

₽ Покупка в кредит

от 91108₽ в месяц

Характеристики

1кроме версий 177X/BASIC 2требуется удлинительный кабель 5 м, ноПараметр Диапазон Разрешение Собственная погрешность при нормальных условиях % от показаний + % от полной шкалы	1Номинальное напряжение в диапазоне от 100 до 690 В. Также извесПараметр Прямой вход1 Зажим i40S-EL	1Номинальное напряжение в диапазоне от 100 до 690 В. Также извес2 года
GPSразъем MCX для подключения антенны GNSS для GPS/ГЛОНАСС2	THD напряжения100 % 0,1 % / 0,1 В ±(2,5 % + 0,5 %)	THD тока100 % 0,1 % ±(2,5 % + 0,5 %)
USB, тип Aвысокоскоростной USB 2.0 для флэш-накопителей USB для передачи данных измерений, обновлений прошивки и установки лицензиймакс. ток питания: 500 мА	USB-Cвысокоскоростной USB 2.0 для загрузки данных на ПК и калибровки (требуется кабель USB типа A – USB-C или USB-C – USB-C) дополнительный источник питания для анализатора (требуется адаптер питания USB C PD 2.0 или выше с поддержкой 9 В, 1,8 А) сверхскоростной USB 3.0 для флэш-накопителей USB-C для передачи данных измерений, обновлений прошивки и установки лицензий. Макс. ток питания: 900 мА	Активная мощность P PF ≥ 0,99150 A/1500 A 300 A/3000 A 600/6000 A

Все характеристики

Информация о доставке

Описание

Автоматические измерения. Больше гибкости. Улучшенная диагностика качества электроэнергии.

Анализаторы качества электроэнергии серии Fluke 1770 для трехфазных сетей упрощают процедуры регистрации параметров качества электроэнергии, а также диагностики и анализа. Анализаторы серии 1770, созданные для более быстрых и простых исследований качества электроэнергии, оснащены функцией автоматических измерений, отличаются понятным пользовательским интерфейсом и удобными настройками, кроме того, они имеют лучшие в своем классе характеристики и поддерживают упрощенную платформу для составления отчетов. Кроме того, прибор может получать питание непосредственно от измеряемой цепи, что устраняет необходимость в поиске электрической розетки или использовании длинного удлинительного шнура.

Благодаря анализаторам серии 1770 вы никогда не пропустите важные события, влияющие на качество электроэнергии, такие как быстрые переходные процессы до 8 кВ, гармоники до 30 кГц, а также кратковременные понижения и повышения напряжения. Кроме того, анализаторы измеряют напряжение, силу тока и мощность, что позволит составить характеристику вашей электрической системы.

Автоматическое проведение измерений

Независимо от того, выполняете ли вы быструю проверку системы или подробное исследование качества электроэнергии, стабильные данные имеют ключевое значение. Приборы серии Fluke 1770 оснащены уникальной системой автоматического проведения измерений, которая обеспечивает стабильный сбор необходимых данных, при этом существует возможность выбора и настройки определенных параметров по мере необходимости. По умолчанию регистрируется более 500 параметров качества электроэнергии, а функция пошаговой настройки облегчает выбор правильных параметров для используемой системы. Зарегистрированные данные можно сразу просматривать, загружать и пересылать с помощью программного обеспечения Fluke Energy Analyze Plus, поэтому вам не придется ждать завершения сеанса, чтобы просмотреть результаты или проанализировать данные.

Исключительная надежность измерений

Приборы Fluke серии 1770 разработаны по принципу "два в одном": в одном удобном портативном устройстве сочетаются функции диагностики, характерные для измерителя качества электроэнергии, и надежные функции анализа и регистрации данных, характерные для автономного анализатора качества электроэнергии.

Функция "PQ Meter" (Измеритель качества электроэнергии) обеспечивает моментальный доступ к полевым данным, которые отображаются на экране в режиме реального времени, что позволяет быстро выявлять потенциальные проблемы во время диагностики. Детально разработанная функция "PQ Logging and Analysis" (Регистрация и анализ параметров качества электроэнергии) упрощает процесс исследования качества электроэнергии, предоставляя во время настройки инструкции, благодаря которым вы будете стабильно получать необходимые данные. Если использовать эти режимы измерения совместно с уникальной функцией автокоррекции подключений для выполнения измерений, вам не придется выполнять измерения повторно, даже если изначально вы не были уверены в правильности настроек.

Мощное программное обеспечение для анализа с функцией удобного создания отчетов

В стандартную комплектацию анализаторов качества электроэнергии Fluke серии 1770 входит мощное программное обеспечение Fluke Energy Analyze Plus, созданное для устранения трудностей, с которыми обычно связано использование других многофункциональных программ. ПО Energy Analyze Plus позволяет приступить к оценке качества электроэнергии сразу же после установки и без дополнительного обучения.

Благодаря Energy Analyze Plus процессы загрузки, анализа, отслеживания, а также составления отчетов по качеству электроэнергии и энергопотреблению стали проще, чем когда-либо. Быстрое сравнение результатов с архивными значениями и промышленными нормами, сравнение измеренных данных с местными условиями, а также создание более полной картины того, что происходит на вашем объекте, даже если процесс сбора данных еще продолжается. ПО Energy Analyze Plus поддерживает регистраторы качества электроэнергии и анализаторы качества электроэнергии Fluke 1730, 1740 и 1770.

Настройка и загрузка "в мастерской" и "на месте эксплуатации" с помощью программного обеспечения для ПК
Простая загрузка данных с помощью USB-накопителя, Wi-Fi, LTE, проводного Ethernet или USB-кабеля
Анализ всех параметров энергопотребления и показателей качества электроэнергии с автоматическим составлением отчетов
Создание отчетов в одно касание: создание стандартизованных отчетов, соответствующих требованиям таких стандартов, как EN 50160, IEEE 519, ГОСТ 33073, МЭК 61000-2-2, экспорт данных в формат, совместимый с PQDIF или NeQual, или в формат CSV для использования со сторонним программным обеспечением
Расширенный анализ позволяет пользователю выбрать любой доступный зарегистрированный параметр и создать настраиваемое отображение измерений для расширенной корреляции данных

Высокоскоростной захват переходных процессов напряжения

Переходные процессы каждый день негативно влияют на состояние исправных систем, и не стоит недооценивать то, в какой мере они могут способствовать повреждению вашего оборудования. Независимо от того, какие переходные процессы наблюдаются в вашей системе — импульсные или колебательные — результаты их воздействия могут быть разрушительными и могут привести к возникновению различных проблем, начиная от повреждений изоляции до полного выхода оборудования из строя. В приборах Fluke 1775 и Fluke 1777 используется усовершенствованная технология регистрации переходных процессов, которая позволяет четко идентифицировать высокоскоростные переходные процессы и предоставляет данные, необходимые для их устранения. Частота получения данных анализатора качества электроэнергии Fluke 1775 составляет 1 МГц, благодаря чему осуществляется регистрация быстрых переходных процессов, а частота получения данных анализатора качества электроэнергии Fluke 1777 составляет 20 МГц, благодаря чему осуществляется регистрация самых быстрых переходных процессов с высокой степенью детализации.

От традиционных промышленных систем до систем возобновляемых источников энергии и электромобилей — мы всегда готовы предложить вам все необходимое

Приборы серии Fluke 1770 разработаны для обеспечения безопасности и простоты использования в любых условиях измерений. Приборы серии 1770 позволяют регистрировать полный спектр переменных качества электроэнергии, а также высокоскоростные формы сигналов, высокоскоростные переходные процессы и высокочастотные гармоники, которые моментально отображаются на большом экране с высоким разрешением. Благодаря самым высоким в своем классе номинальным значениям превышения напряжения CAT IV 600 В / CAT III 1000 В эти анализаторы могут использоваться на технологических входах или выходах, при измерении на входах переменного и постоянного тока, а также при измерении гармоник до 30 кГц. С анализаторами серии 1770 вы можете не сомневаться в том, что соберете все необходимые данные для выполнения самого эффективного технического обслуживания независимо от поставленной задачи.

Соответствие международным стандартам

Приборы Fluke серии 1770 обеспечивают лучшую в своем классе точность, которую можно ожидать от анализаторов качества электроэнергии Fluke, соответствующих будущему стандарту МЭК 61000-4-30, Класс A, редакция 3. Кроме того, анализаторы серии 1770 были разработаны в соответствии с будущими требованиями Класса A, редакция и соответствуют требованиям стандартов EN 50160 и IEEE 519, поэтому уже сегодня вы будете готовы к выполнению измерений завтрашнего дня.

Работа в любом месте, в любое время, любым необходимым способом

В полевых условиях двух одинаковых дней не бывает. Вам нужен анализатор качества электроэнергии, который можно взять с собой на любой объект для выполнения любой необходимой работы. Благодаря широкому ассортименту принадлежностей и встроенным функциям приборы Fluke серии 1770 делают вашу работу проще. Тонкий эргономичный дизайн и встроенный ремешок для руки позволяют легко удерживать прибор, а входящий в комплект поставки набор для подвешивания позволяет быстро закрепить анализатор внутри шкафа. Встроенный внутренний блок питания позволяет получать питание непосредственно от измеряемой цепи, а батарея, ресурса которой хватает на 90 минут, обеспечивает доступ к данным даже при отсутствии подключения к системе питания.

Быстро и легко передавайте данные на ПК с помощью USB-C, USB-A, Ethernet, Wi-Fi и поддержки сотовой сети в зависимости от ваших требований. Встроенный модуль GPS и дополнительный удлинительный кабель антенны с двойной изоляцией для усиления GPS-сигналов в помещении позволяют легко синхронизировать данные для более точной диагностики и анализа.

Расчет предельных уровней гармоник тока

При загрузке данных с анализаторов качества электроэнергии Fluke серии 1770 входящее в комплект поставки программное обеспечение Energy Analyze Plus может сравнивать гармонические статистические данные для измеренных значений напряжения и силы тока с требованиями различных стандартов, таких как EN 50160 или IEEE 519, чтобы проверить, не превышают ли измеренные значения нормативных предельных значений. Эта функция программного профилактического техобслуживания позволяет наблюдать за гармониками тока до появления искажений напряжения и предотвращать непредвиденные сбои или несоответствия требованиям, а также обеспечивать безотказную работу системы. С распространением инверторного оборудования и инверторных генераторов электроэнергии контроль гармоник тока становится все более важным для обеспечения надежного качества электроэнергии и предотвращения простоев систем.

Технические характеристики Анализатор качества электроэнергии Fluke 1777/BASIC

1кроме версий 177X/BASIC 2требуется удлинительный кабель 5 м, но	Параметр Диапазон Разрешение Собственная погрешность при нормальных условиях % от показаний + % от полной шкалы
1Номинальное напряжение в диапазоне от 100 до 690 В. Также извес	Параметр Прямой вход1 Зажим i40S-EL
1Номинальное напряжение в диапазоне от 100 до 690 В. Также извес	2 года
GPS	разъем MCX для подключения антенны GNSS для GPS/ГЛОНАСС2
THD напряжения	100 % 0,1 % / 0,1 В ±(2,5 % + 0,5 %)
THD тока	100 % 0,1 % ±(2,5 % + 0,5 %)
USB, тип A	высокоскоростной USB 2.0 для флэш-накопителей USB для передачи данных измерений, обновлений прошивки и установки лицензиймакс. ток питания: 500 мА
USB-C	высокоскоростной USB 2.0 для загрузки данных на ПК и калибровки (требуется кабель USB типа A – USB-C или USB-C – USB-C) дополнительный источник питания для анализатора (требуется адаптер питания USB C PD 2.0 или выше с поддержкой 9 В, 1,8 А) сверхскоростной USB 3.0 для флэш-накопителей USB-C для передачи данных измерений, обновлений прошивки и установки лицензий. Макс. ток питания: 900 мА
Активная мощность P PF ≥ 0,99	150 A/1500 A 300 A/3000 A 600/6000 A
Активная энергия Еa0,1 ≤ PF ≤ 0,99	(1,2+√(1-PF2)/(2 PF)) % + 0,005 % (1,2+√(1-PF2)/(2 PF)) % + 0,0075 % (1,7+√(1-PF2)/(2 PF)) % + 0,0075 %
Асимметрия напряжения	100 % 0,1 % ±0,15 %
Асимметрия тока	100 % 0,1 % ±0,15 %
Безопасность Общая	МЭК 61010-1: по ГОСТ 12.2.091-2012 (МЭК 61010-1:2001)
Вибрация	МЭК 60721-3-3/3M2
Вспомогательные входы Проводное соединение с адаптером 17XX-AUX	2
Вход AUX	±10 В 0,1 мВ ±(0,2 % + 0,05 %)
Входное напряжение	зажим: 50 мВ / 500 мВ (среднеквадратичное значение); CF 2,8пояс Роговского 15 / 150 мВ (среднеквадратичное значение) при 50 Гц, 18 / 180 мВ (среднеквадратичное значение) при 60 Гц; CF 4 все при номинальном диапазоне датчика
Входной импеданс	прямое соединение: 2,92 МОм
Входы напряжения Количество входов	4 входа, 3 фазы и нейтраль, подключенная к защитному заземлению (5 разъемов)
Высота над уровнем моря: от 2000 до 4000 м	снижение до: источник питания: категория IV 300 Вс адаптером MA-C8: категория II 150 Визмерение: CAT IV 300 В, CAT III 600 В, CAT II 1000 В
Гармоники	IEC 61000-4-7: Класс1IEEE 519 (кратковременные и мгновенные гармоники)
Гармоники/интергармоники напряжения	100 % 0,1 % / 0,1 мВ ≥1 % от номинального напряжения1: ±2,5 % от показания <1 % от номинального напряжения1: ±0,025 Вном
Гармоники/интергармоники тока	100 % 0,1 % / 0,01 A ≥3 % ном. тока: ±2,5 % от показания.4 <3 % ном. тока: ±0,15 % ном. тока
Диапазон входного сигнала	прямое соединение: от 0 В пост. тока до ± 10 В пост. токаот 0 В до 1000 В пост. тока
Диапазон мощности Вт, В·А, вар	150 A/1500 A 300 A/3000 A 600 A/6000 A
Диапазон переменного тока	от 1 А до 1500 А с i17XX-FLEX1500 12 от 1 А до 1500 А с i17XX-FLEX1500 24от 3 А до 3000 А с i17XX-FLEX3000 24от 6 А до 6000 А с i17XX-FLEX6000 36от 40 мА до 40 А с зажимом i40s-ELот 4 А до 400 А с зажимом i400s-EL
Диапазон постоянного тока	20–2000 А с зажимом 80i-2010-EL
Диапазон температур при хранении	от −20°C до 60°C
Запись по заданным событиям	среднеквадратичное значение полуцикла напряжения и тока для 10 с форма сигнала напряжения и тока для 10/12 циклов Посторонние сигналы в питающей сети: 200 мс ср. кв. знач. напряжения посторонних сигналов в питающей сети до 120 с переходные процессы: форма сигнала напряжения (Fluke 1777: 1 Мвыб/с или 20 Мвыб/с, 500 000 пунктов, Fluke 1775: 1 Мвыб/с, 25 000 пунктов)
Запуск	регулируемый уровень запуска запуск на высокочастотных компонентах с частотой>1,5 кГц
Защита от кражи	гнездо для крепления Кенсингтонского замка
ИБП	Li-ion батарея BP1770 с расширенным температурным диапазоном, заменяется пользователем время работы от батареи: 1,5 часа
Измерение	МЭК 61010-2-030: CAT IV 600 В, CAT III 1000 В
Измерения качества электроэнергии Измеряемый параметр	см. руководство оператора
Интервал тенденций Измеряемый параметр	см. руководство оператора
Интервал тенденций	по выбору пользователя: 1 с, 3 с, 5 с, 10 с, 30 с, 1 мин., 5 мин., 10 мин., 15 мин., 30 мин.
Интергармоники	ih0… ih50% осн. и ср. кв. знач. для напряжения и тока
Интерфейсы Ethernet	1 Гбит/с 1000BASE-T
Искажения напряжения 2–9 кГц	макс. 100 В 0,1 мВ ±(2,5 % + 0,1 В)
Искажения напряжения 9–30 кГц	макс. 100 В 0,1 мВ ±(2,5 % + 0,1 В)
Источник питания Диапазон напряжения	100–600 В −15 % / +10 % (85–660 В)
Источник питания	категория перенапряжения IV 600 В с сетевым адаптером MA-C8: категория перенапряжения II 300 В
Категория измерения	1000 В CAT III/600 В CAT IV
Качество электроэнергии	МЭК 61000-4-30, класс A, МЭК 62586 PQI-A-PI
Коэффициент усиления	формат: mx + b (усиление и смещение), задается пользователем
Кратковременные понижения и повышения напряжения	- 0,1 В 0,2 % от номинального напряжения1,2
Макс. разрешение Вт, В·А, вар	0,1 кВт / 1 кВт 1 кВт / 10 кВт 1 кВт / 10 кВт
Максимальное входное напряжение	1000 В (среднеквадратичное значение)/1000 В пост. тока (1700 В пик.)
Масса	2,1 кг (4,6 фунта)
Масштаб	1:1, переменный
Метод измерения гармоник	группы, подгруппы и единичные бины гармоник в соответствии с МЭК 61000-4-7.метод выбирается автоматически на основе настроенного стандарта качества электроэнергии или настраивается пользователем
Мин./макс. значения интервала усреднения	напряжение, ток: Среднеквадратичное значение ½ цикла (20 мс при 50 Гц, 16,7 мс при 60 Гц)вспом., Мощность: 200 мс
Модуль LTE/4G3	LTE-A Cat 12поддержка LTE-A и UMTS/HSPA+ по всему мируантенна: внешняя2
Модуль Wi-Fi/BLE1	802.11 ac 2,4 ГГц / 5 ГГц, поддержка параллельной точки доступа и режима клиентаBluetooth 5.0/BLEантенна: Внутренняя и внешняя2
Напряжение	1000 В 0,1 В 0,1 % от номинального напряжения в соответствии с МЭК 61000-4-30 Класс A1,2 ±(0,04 % + 0,004 %)3
Напряжение посторонних сигналов в сети	до 3 кГц 0–15 % от номинального напряжения 0,1 В / 0,1 % 1 – 3 % от номинального напряжения: ±0,15 % от номинального напряжения 3–15 % от номинального напряжения: ±5 % от показания
Номинальный диапазон напряжений	соединение по схеме "Звезда" и однофазная сеть: переменное напряжение (50–1000 В) cхема "Треугольник": переменное напряжение (100–1000 В)соответствие МЭК 61000-4-30, Класс A для номинального напряжения (VDIN) 100–690 В
Общее гармоническое искажение	вычисляется с использованием до 50 гармоник (в зависимости от выбранного стандарта качества электроэнергии)
Объем памяти	обычно 10 сеансов регистрации продолжительностью 8 недель с 1-минутным интервалом и 100 событийколичество возможных сеансов регистрации и период регистрации зависят от требований пользователя
Отображаемые единицы	настраиваемые пользователем (до 8 символов, например °C, фунты/кв. дюймы или м/с)
Переходные процессы напряжения Диапазон измерений	±8 кВ
Переходные процессы напряжения	±8 кВ пик - ±5 % +0,25 %)
Полная мощность SПолная энергия Eap0 ≤ PF ≤ 1	1,2 % + 0,005 % 1,2 % + 0,0075 % 1,7 % + 0,0075 %
Полоса пропускания	от пост. тока до 30 кГц
Посторонние сигналы в питающей сети	2 частоты в диапазоне от 110 до 3000 Гц
Потребляемая мощность	макс. 40 В·А
Рабочая влажность	МЭК 60721-3-3: 3K5, измененный:от −10 °C до 30 °C: ≤95 %, без конденсата или льда35 °C: 70 %40°C: 55 %50 °C: 35 %
Размер	(Д x Ш x В)28,0 x 19,0 x 6,2 см (11,0 x 7,5 x 2,4 дюйма)
Разрешение	24-битная синхронная выборка
Реактивная мощность QРеактивная энергия Er0 ≤ PF ≤ 1 2,5 % от из	Дополнительная неопределенность (% от высокого диапазона мощности) VP-N>250 В 0,02 % 0,02 % 0,02 %
С iFlex 3000 A, i17XX-FLEX3000 24	300 А 3000 А 0,01 А 0,1 А ±(1 % + 0,03 %)
С iFlex 6000 A, i17XX-FLEX6000 36	600 А 6000 А 0,1 A 1 A ±(1,5 % + 0,03 %)
С зажимом переменного тока 400 А, i400s-EL	40 A 400 A 0,01 A 0,1 A ±(2 % + 0,2 %) ±(0,7 % + 0,1 %)
С зажимом переменного тока 40 А, i40s-EL	4 A 40 A 0,001 A 0,01 A ±(0,7 % + 0,02 %)
С зажимом переменного/постоянного тока 2000 A 80i-2010s-EL	200 A 2000 A 0,01 A 0,1 A ±(0,8 % + 0,2 %)
Сбор данных по напряжению и силе тока Частота входного питания о	пост. ток, 50/60 Гц 15 % (42,5–57,5 Гц, 51–69 Гц)
Событиянапряжение	кратковременное понижение напряжения, кратковременное повышение напряжения, прерывание, быстрое изменение напряжения, посторонние сигналы в питающей сети, отклонение формы сигнала, переходные процессы
Событиясила тока	пусковой ток
Соответствие качества электроэнергии	EN 50160 + ГОСТ + NEQUAL + NETCODE + FOL
Соответствие стандартам Электропитание	IEEE 1459
Степень защиты	cогласно ГОСТ 14254-96 (МЭК 60529): IP50
Супрагармоники	2–9 кГц с бинами 200 Гц9–30 кГц с бинами 2 кГцср. кв. знач. для напряжения и тока
Схемы соединений	1-φ, 1-φ IT, расщепленная фаза, 3-φ дельта, 3-φ соединение по схеме "Звезда" IT, 3-φ схема Арона/Блонделя (2-элементная дельта), 3-φ дельта с разомкнутым контактом, 3-φ схема "high leg delta"
Ток (режим зажима Роговского)С iFlex 1500 A, i17XX-FLEX1500 24	150 А 1500 А 0,01 % 0,1 А ±(1 % + 0,02 %)
Ток мин./макс.	100 % определяется дополнительным оборудованием x2 собственной погрешности
Токовые входы Количество входов	4 входа, 3 фазы и нейтраль, автоматический выбор диапазона для подключенного датчика
Точность измерений в режиме реального времени	внутренняя: 3 ppm (0,26 с в день, 8 с в месяц)NTP (время в сети Интернет): в зависимости от задержки в сети Интернет, обычноGPS:
Фаза (напряжение к току)1	±0,2° ±1°
Фликер	МЭК 61000-4-15, класс F1
Фликер Pinst, Pst, Plt	от 0 до 20 0,01 5 %
Характеристики условий окружающей среды Диапазон рабочих темпера	от −10°C до 50°C
Хранение данных	Fluke 1773/1775: 8 ГБ встроенной памяти (с возможностью расширения с помощью карты microSD)Fluke 1777: Карта microSD на 32 ГБ (установлена)
Частота	42,5–69 Гц 0,001 Гц ±0,01 Гц
Частота дискретизации	1775: 1 Мвыб/с1777: 1 Мвыб/с, 20 Мвыб/с
Частота напряжения сети	50/60 Гц (42,5–69 Гц)
Частота получения данных	80 квыб/с при 50/60 Гц
