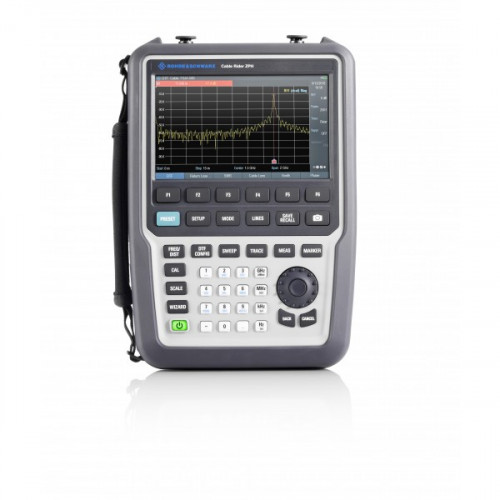

Анализатор кабелей и антенн Rohde Schwarz ZPH 2 порта

Анализатор электрических цепей Rohde & Schwarz Cable Rider ZPH обеспечивает инженеров всеми необходимыми базовыми измерительными функциями для монтажа и обслуживания антенных систем в полевых условиях. Уникальные возможности анализатора электрических цепей R&S® ZPH обеспечивают проведение быстрых и эффективных измерений параметров кабелей и антенн. Анализатор электрических цепей R&S ZPH оснащен сенсорным экраном и клавиатурой с крупными клавишами.

За счет малого времени загрузки и прогрева и высокой скорости измерений анализатор R&S® Cable Rider ZPH выдает результаты анализа без промедлений. Можно заранее сформировать схемы измерения и задать предварительные настройки. Благодаря функции мастера измерений быстрые и точные измерения выполняются за один шаг. Протоколы измерений без труда создаются с помощью ПО R&S® InstrumentView.

Однократного заряда батареи хватает на весь рабочий день. Клавиатура подсвечивается для облегчения работы в условиях слабого освещения. Передовой емкостной сенсорный экран анализатора R&S® Cable Rider ZPH меняет способ взаимодействия пользователей с прибором – достаточно коснуться экрана, чтобы добавить маркеры и изменить настройки. Эти особенности вместе с эргономичной конструкцией делают анализатор R&S® Cable Rider ZPH идеальным инструментом для проведения быстрых и эффективных выездных измерений.

Анализатор не требует калибровки перед использованием. Он уже откалиброван с высокой точностью на заводе. Если возникнет необходимость калибровки для устранения влияния дополнительных кабелей или адаптеров, используемых для подключения анализатора к испытуемому устройству (ИУ), блок автоматической калибровки R&S® ZN-Z103 выполнит её всего за один шаг.

Ключевые факты

• Диапазон частот до 3 ГГц или 4 ГГц, возможность изменения с помощью ключевого кода
• Функции однопортовой модели: измерение расстояния до места повреждения (DTF), потерь на отражение, КСВН и потерь в кабеле
• Двухпортовая модель дополнительно обеспечивает возможность измерения S21, анализа спектра и помех, демодуляции АМ/ЧМ/АМн/ЧМн
• Идеальный выбор для полевых измерений: срок службы аккумулятора до 9 часов, масса 2,5 кг, клавиатура с подсветкой, быстрое время загрузки, антибликовый дисплей, компактные размеры, защищенный корпус (IP51)

Быстрая работа с R&S®Cable Rider ZPH

R&S®Cable Rider ZPH загружается менее чем за 15 с и прогревается за 1 минуту — начинать измерения можно почти мгновенно.

Высокая скорость измерений делает анализатор его лучшим в своем классе. Меню обзора конфигурации позволяет просматривать и менять любые настройки параметров одним нажатием клавиши. Быстродействующие синтезаторы в анализаторе ускоряют измерения до 0,3 миллисекунд для одной точки.

Эффективная работа с R&S®Cable Rider ZPH

Эффективность работы благодаря отсутствию простоев. Полностью заряженный анализатор R&S®Cable Rider ZPH работает весь рабочий день без необходимости подзарядки или замены аккумуляторов. Необходимые дополнительные опции могут быть приобретены и активированы на месте, без отправки анализатора в сервисную лабораторию для обновления или повторной калибровки.

Тестер кабелей и антенн

Ключевые возможности для монтажа базовых станций

У всех моделей R&S®Cable Rider ZPH одинаковые возможности для испытаний кабелей и антенн (DNA), а именно измерения расстояния до места повреждения, КСВН и однопортового измерения потерь в кабеле повреждения, а также отображения фазы и круговой диаграммы в рамках данных измерений.

Анализатор спектра

Дополнительные функции для анализа спектра

Инженеру по эксплуатации для выполнения соответствующих задач часто необходимы несколько приборов: анализатор кабелей и антенн, анализатор спектра, генератор сигналов и источник смещения. Теперь все эти приборы объединены в одно высокоэффективное устройство с дополнительными функциями комбинированного анализатора R&S®Cable Rider ZPH (модели .12.) Модель анализатора спектра также содержит дополнительные измерительные функции, например, анализа помех и отображения уровня сигнала.

Одноступенчатая калибровка

Калибровка рекомендуется только при подключении дополнительных кабелей или адаптеров между анализатором и испытуемым устройством (ИУ). Это исключает какое-либо влияние на измерение.

Для удобной одноступенчатой калибровки модуль калибровки R&S®ZN-Z103 выполняет автоматическое переключение между ХХ, КЗ и нагрузкой. Это экономит время и обеспечивает возможность физического изменения различных стандартов калибровки в полевых условиях.

Портативность

Эргономичная конструкция анализатора R&S®Cable Rider ZPH — компактные размеры и малый вес. С удобным боковым ремнем комфортно проводить кратковременные измерения. Для освобождения рук при работе поставляется кобура (R&S®HA-Z322) со специальным ремнем для равномерного распределения веса по телу.

Долговечность

Одной зарядки хватает на день работы

R&S®Cable Rider ZPH будет работать полный рабочий день без подзарядки. Просто зарядите прибор в течение примерно 4 часов, и литий-ионного аккумулятора хватит на 9 часов работы. Преимущества длительного срока службы аккумулятора очевидны: дополнительный аккумулятор пригодится во время подъема на мачту или телекоммуникационную башню и планы не изменятся, если не аккумулятор не разрядится во время измерения.

Удобство использования

Жесты сенсорного экрана, антибликовый экран и клавиатура с подсветкой

Для улучшения восприятия пользователя пользовательский интерфейс работает так же, как смартфон. На сенсорном экране можно не только выбирать пункт меню, но также смещать спектр, увеличивать и уменьшать изображение полосы, добавлять/удалять маркеры и т. д.
